Installations- und Betriebsanleitung
abalight LED Außenleuchte MAIN 60/120/180
Vor der Installation
bitten wir Sie, diese Installations- und Betriebsanleitung
aufmerksam zu lesen und alle Anweisungen sorgfältig zu befolgen,
sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung. Die Installation dieser Leuchte
darf nur von einer Elektrofachkraft durchgeführt werden. Beachten
Sie
im
Rahmen
der
Arbeitssicherheit
und
Sicherheitsvorschriften für Niederspannungsanlagen gemäß VDE
0100. Vor Beginn der Installationsarbeiten ist der betreffende
Anlagenteil
unter
Einhaltung
freizuschalten. Prüfen Sie die Leuchte vor der Inbetriebnahme auf
Transportschäden
und
nehmen
offensichtlichen Schadens nicht in Betrieb.
Anwendungsbereich
Die
Außenleuchte
MAIN
Mastaufsatzmontage auf den Standardmasten mit 60 mm
Durchmesser vorgesehen. Diese Leuchte ist für die Beleuchtung
von Straßen, Parkplätzen, Industriehöfen etc. vorgesehen.
Lieferumfang
- abalight LED Außenleuchte MAIN
- Diese Installations- und Betriebsanleitung.
Produktmerkmale und Produktvarianten
Die abalight LED Außenleuchte MAIN verfügt über ein Gehäuse aus
Aluminiumdruckguss mit passivem Wärmemanagement, das für
ein
ausreichendes
Thermomanagement
Aluminiumgehäuse hat die Schutzart IP 65. Farbe: schwarz. Die
Leuchte ist gegen Überspannung und Übertemperatur geschützt.
Der Bereich für die Umgebungstemperatur beträgt -35 bis +55° C.
Der Treiber ist vorgesehen für den Betrieb an 90-260 VAC bei 50/60
Hz. Die Leuchte besitzt austauschbare, modular aufgebaute
Komponenten wie Treiber, Netzteil und LED-Module.
Diese und alle weiteren technischen Angaben zur LED
Straßenleuchte MAIN finden Sie im Datenblatt LED Straßenleuchte
MAIN. Das Datenblatt und alle weiteren technischen Merkmale,
wie das abschließende Prüfprotokoll nach DIN VDE 0100 Teil 600,
sind nach Bauabschluss zusammen mit dieser Installations- und
Betriebsanleitung in der Baudokumentation zu hinterlegen.
[1/2] 10/2019 Rechte und Änderungen vorbehalten
Installation
die
Vorschriften
Gesundheitsschutz
sowie
der
fünf
Sicherheitsregeln
Sie
sie
im
Falle
ist
für
die
Mastan-
sorgt.
für
die
eines

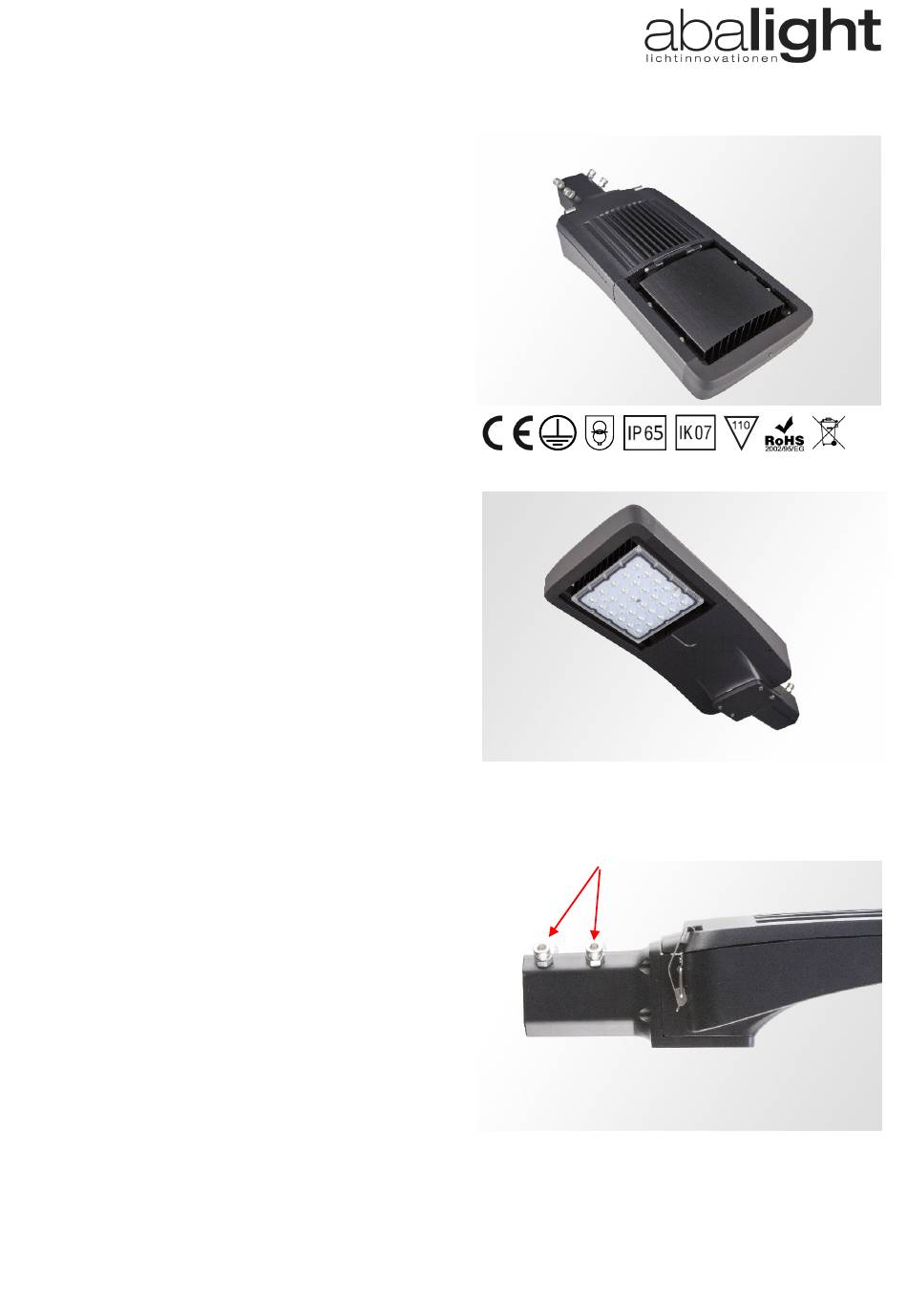

Abb. 1: LED Außenleuchte MAIN
sowie
Das
Abb. 2: Ausführung Mastansatz
Abb. 3: Seitenansicht MAIN
Schrauben zur Fixierung am Mast
Verwandte Anleitungen für abalight MAIN 60
Inhaltszusammenfassung für abalight MAIN 60
- Seite 1 Straßen, Parkplätzen, Industriehöfen etc. vorgesehen. Lieferumfang - abalight LED Außenleuchte MAIN - Diese Installations- und Betriebsanleitung. Produktmerkmale und Produktvarianten Die abalight LED Außenleuchte MAIN verfügt über ein Gehäuse aus Aluminiumdruckguss mit passivem Wärmemanagement, das für ausreichendes Thermomanagement sorgt. Aluminiumgehäuse hat die Schutzart IP 65. Farbe: schwarz. Die Leuchte ist gegen Überspannung und Übertemperatur geschützt.
- Seite 2 Installations- und Betriebsanleitung abalight LED Außenleuchte MAIN 60/120/180 Die Leuchte auspacken und vorbereiten Entnehmen Sie die Leuchte (Abb. 1) der Verpackung. Prüfen Sie den Verpackungsinhalt auf Vollständigkeit und Unversehrtheit (siehe Lieferumfang). Montage und Anschluss Um die Leuchte an einen Mast zu montieren zunächst die dreiaderige Leitung mit dem 230VAC-Netz verbinden (Abb.
