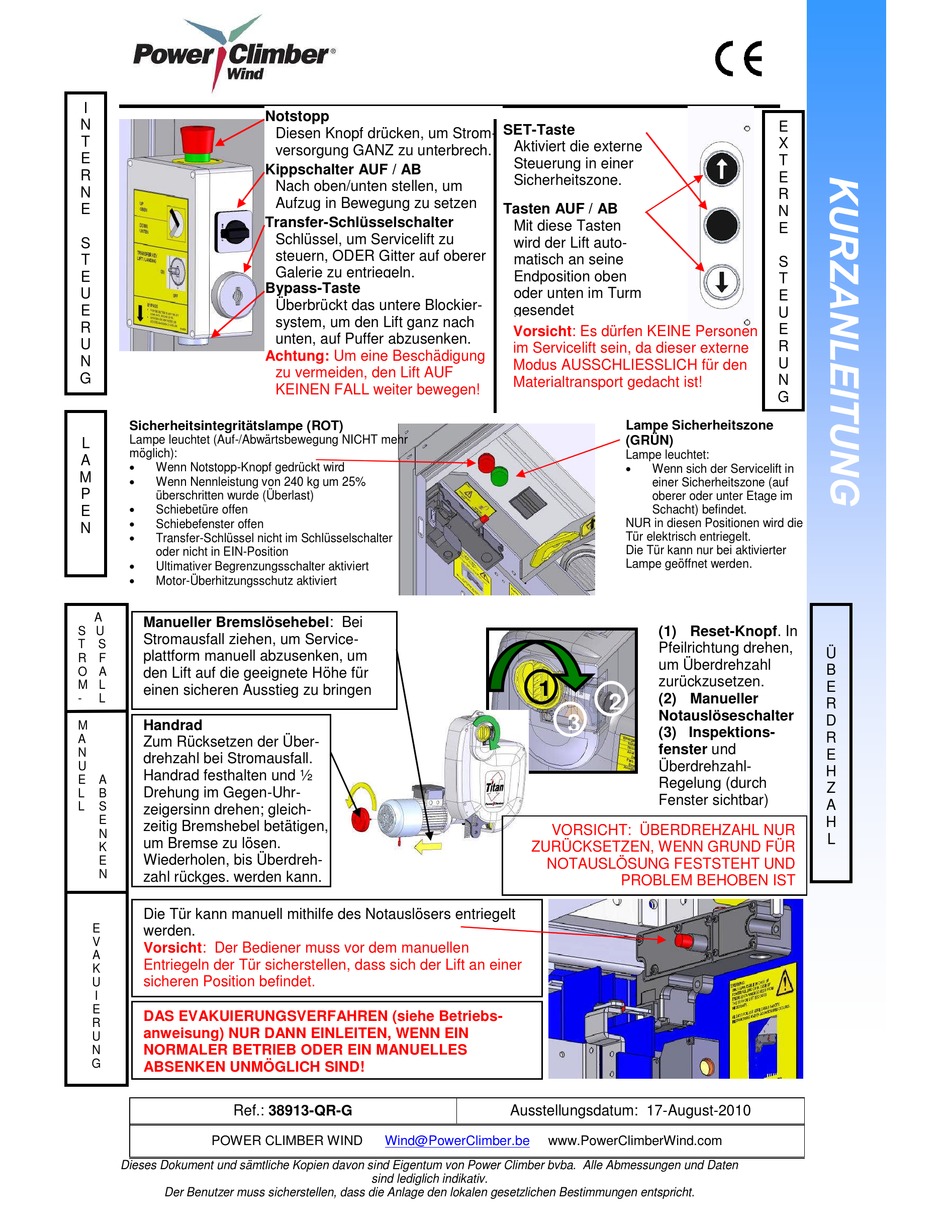

I
N
T
E
R
N
E
S
T
E
U
E
R
U
N
G
Sicherheitsintegritätslampe (ROT)
Lampe leuchtet (Auf-/Abwärtsbewegung NICHT mehr
L
möglich):
A
Wenn Notstopp-Knopf gedrückt wird
M
Wenn Nennleistung von 240 kg um 25%
P
überschritten wurde (Überlast)
Schiebetüre offen
E
Schiebefenster offen
N
Transfer-Schlüssel nicht im Schlüsselschalter
oder nicht in EIN-Position
Ultimativer Begrenzungsschalter aktiviert
Motor-Überhitzungsschutz aktiviert
A
Manueller Bremslösehebel: Bei
S U
Stromausfall ziehen, um Service-
T
S
plattform manuell abzusenken, um
R F
O A
den Lift auf die geeignete Höhe für
M L
einen sicheren Ausstieg zu bringen
-
L
Handrad
M
A
Zum Rücksetzen der Über-
N
drehzahl bei Stromausfall.
U
Handrad festhalten und ½
E
A
Drehung im Gegen-Uhr-
L
B
L
S
zeigersinn drehen; gleich-
E
zeitig Bremshebel betätigen,
N
um Bremse zu lösen.
K
Wiederholen, bis Überdreh-
E
N
zahl rückges. werden kann.
Die Tür kann manuell mithilfe des Notauslösers entriegelt
E
werden.
V
Vorsicht: Der Bediener muss vor dem manuellen
A
Entriegeln der Tür sicherstellen, dass sich der Lift an einer
K
sicheren Position befindet.
U
I
E
DAS EVAKUIERUNGSVERFAHREN (siehe Betriebs-
R
anweisung) NUR DANN EINLEITEN, WENN EIN
U
NORMALER BETRIEB ODER EIN MANUELLES
N
G
ABSENKEN UNMÖGLICH SIND!
Ref.: 38913-QR-G
POWER CLIMBER WIND
Dieses Dokument und sämtliche Kopien davon sind Eigentum von Power Climber bvba. Alle Abmessungen und Daten
Der Benutzer muss sicherstellen, dass die Anlage den lokalen gesetzlichen Bestimmungen entspricht.
Notstopp
Diesen Knopf drücken, um Strom-
versorgung GANZ zu unterbrech.
Zum Rücksetzen, Knopf zurück
Kippschalter AUF / AB
Nach oben/unten stellen, um
Aufzug in Bewegung zu setzen
(die Bewegung zu stoppen).
Transfer-Schlüsselschalter
Schlüssel, um Servicelift zu
steuern, ODER Gitter auf oberer
Galerie zu entriegeln.
Bypass-Taste
Überbrückt das untere Blockier-
system, um den Lift ganz nach
unten, auf Puffer abzusenken.
Achtung: Um eine Beschädigung
zu vermeiden, den Lift AUF
KEINEN FALL weiter bewegen!
Wind@PowerClimber.be
sind lediglich indikativ.
SET-Taste
Aktiviert die externe
Steuerung in einer
Sicherheitszone.
Tasten AUF / AB
Mit diese Tasten
wird der Lift auto-
matisch an seine
Endposition oben
oder unten im Turm
gesendet
Vorsicht: Es dürfen KEINE Personen
im Servicelift sein, da dieser externe
Modus AUSSCHLIESSLICH für den
Materialtransport gedacht ist!
Lampe Sicherheitszone
(GRÜN)
Lampe leuchtet:
Wenn sich der Servicelift in
einer Sicherheitszone (auf
oberer oder unter Etage im
Schacht) befindet.
NUR in diesen Positionen wird die
Tür elektrisch entriegelt.
Die Tür kann nur bei aktivierter
Lampe geöffnet werden.
(1) Reset-Knopf. In
Pfeilrichtung drehen,
um Überdrehzahl
zurückzusetzen.
1
(2) Manueller
2
Notauslöseschalter
3
(3) Inspektions-
fenster und
Überdrehzahl-
Regelung (durch
Fenster sichtbar)
VORSICHT: ÜBERDREHZAHL NUR
ZURÜCKSETZEN, WENN GRUND FÜR
NOTAUSLÖSUNG FESTSTEHT UND
PROBLEM BEHOBEN IST
Ausstellungsdatum: 17-August-2010
www.PowerClimberWind.com
E
X
T
E
R
N
E
S
T
E
U
E
R
U
N
G
Ü
B
E
R
D
R
E
H
Z
A
H
L
