Bereite den Raum vor
7

Hauptabmessungen markieren

Es gibt ein paar kritische Abmessungen zu beachten, die du an den
Wänden markieren musst, um sicherzugehen, dass alles richtig ausge­
richtet ist, ausreichend Platz für deine Arbeitsfläche vorhanden ist und
die Geräteanforderungen erfüllt werden. Vergiss auch nicht, ausreichend
Platz für das Öffnen von Türen und Schubladen einzuberechnen, damit
es beim Öffnen zu keinen Kollisionen beispielsweise mit Radiatoren oder
Fensterbänken kommt.

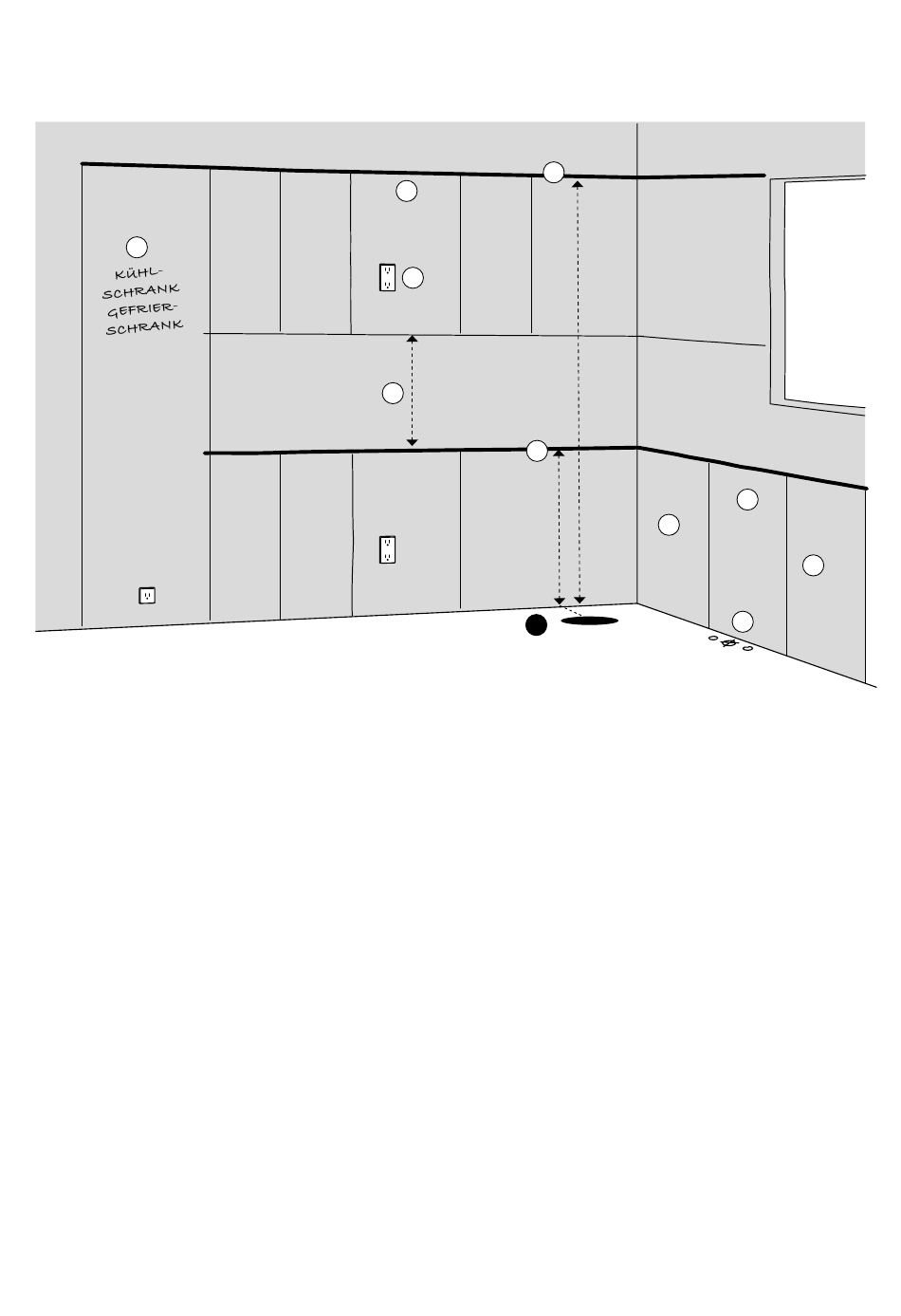

1. Markiere an der Wand zuerst 876 mm ab dem
höchsten Punkt (A), den du am Anfang ermittelt
hast. Verwende dann das Kreuzlinien­Laser­
nivellier, um eine waagrechte gerade Linie
entlang deiner Wand, wo deine Unterschränke
hinkommen werden, zu ziehen. Diese Linie be­
zeichnet den oberen Rand deiner Unterschrän­
ke/­korpusse.
2. Dann misst du noch 2146 mm ab dem höchsten
Punkt (A) ab, markierst ihn an der Wand und
zeichnest wieder eine waagrechte Linie an der
Wand ein, so wie bei der Abmessung davor. Die
Linie bezeichnet den oberen Rand deiner Wand­
schränke und ­korpusse.
6
7
DUNST-
ABZUGS-
HAUBEN
3
4
BACKOFEN
3. Nachdem du diese Markierungen angebracht
hast, überprüfst du nochmals, ob die Positionen
deiner Sanitär­ und Elektroanschlüsse mit
deinem Layout­Plan übereinstimmen.
4. Achte auf den Mindestabstand zwischen
Kochfeld und Dunstabzugshaube. Diese Masse
findest du in der Montageanleitung der Dunst­
abzugshaube.
5. Wenn du eine Eckküche hast, baust du die
Eck­Grundlösung mit einem regulären ENHET
Eckunterschrank und einem ENHET Eckpaneel.
Die Positionierung dieser Lösung findest du auf
Seite 10.
2
2146 mm
1
6
876,3 mm
A
6. Markiere das Ende und den Anfang eines jeden
Schranks, Korpus und Elektrogeräts. Zeichne
dies auf der Wand ein und vervollständige so
dein Küchen­Layout.
7. Ein Geschirrspüler darf nur zwischen zwei
Schränken oder mindestens zwischen einem
Schrank und einem Endpaneel installiert wer­
den. So ist sichergestellt, dass das Gerät richtig
funktioniert und die Arbeitsplatte unterstützt
wird.
HINWEIS! Bei frei stehenden Elektrogeräten
musst du auf jeder Seite einen Freiraum von
127 mm einplanen, um sie montieren und hand­
haben zu können.
7
SPÜLE
GESCHIRR-
5
SPÜLER
3
