SMS ZSE3 Betriebsanleitung Seite 2

Z_ISE3-TF2Z043DE

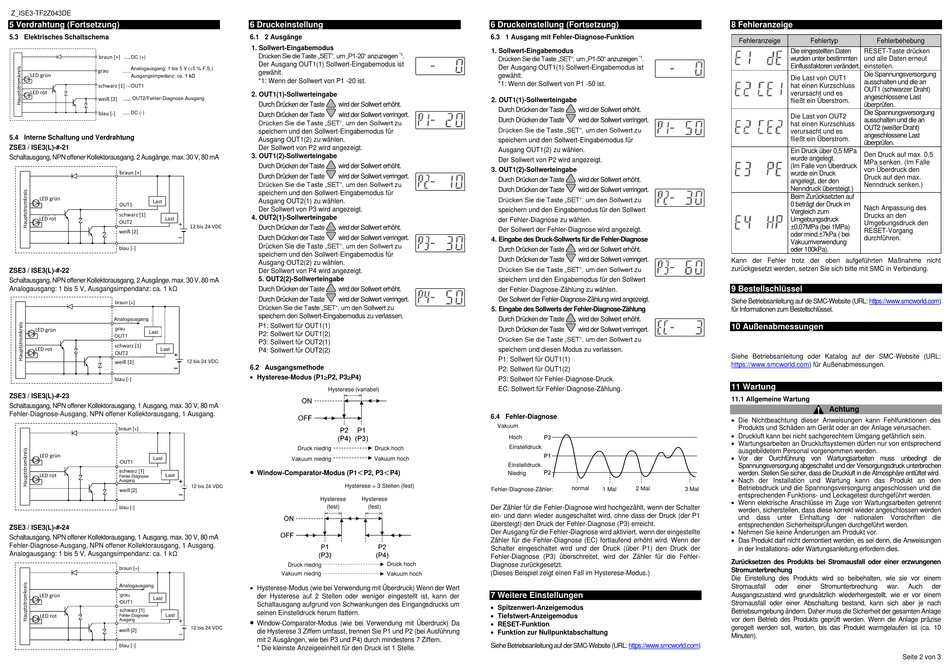

5 Verdrahtung (Fortsetzung)
5.3 Elektrisches Schaltschema
braun braun [+] DC (+)
Analogausgang: 1 bis 5 V (5 % F.S.)
grau
LED grün Ausgangsimpedanz: ca. 1 kΩ
schwarz [1]
OUT1
LED rot
weiß [2] OUT2/Fehler-Diagnose-Ausgang
DC (-)
blau [-]
5.4 Interne Schaltung und Verdrahtung
ZSE3 / ISE3(L)-#-21
Schaltausgang, NPN offener Kollektorausgang, 2 Ausgänge, max. 30 V, 80 mA
braun [+]
LED grün
Last
OUT1
schwarz [1]
LED rot Last
OUT2
12 bis 24 VDC
weiß [2]
blau [-]
ZSE3 / ISE3(L)-#-22
Schaltausgang, NPN offener Kollektorausgang, 2 Ausgänge, max. 30 V, 80 mA
Analogausgang: 1 bis 5 V, Ausgangsimpendanz: ca. 1 kΩ
braun [+]
Analogausgang
grau
LED grün
Last
OUT1
schwarz [1]
LED rot
Last
OUT2
weiß [2] 12 bis 24 VDC
blau [-]
ZSE3 / ISE3(L)-#-23
Schaltausgang, NPN offener Kollektorausgang, 1 Ausgang, max. 30 V, 80 mA
Fehler-Diagnose-Ausgang, NPN offener Kollektorausgang, 1 Ausgang.
braun [+]
LED grün
Last
OUT1
schwarz [1]
LED rot
Last
Fehler-Diagnose-
Ausgang
weiß [2]
blau [-]
ZSE3 / ISE3(L)-#-24
Schaltausgang, NPN offener Kollektorausgang, 1 Ausgang, max. 30 V, 80 mA
Fehler-Diagnose-Ausgang, NPN offener Kollektorausgang, 1 Ausgang.
Analogausgang: 1 bis 5 V, Ausgangsimpendanz: ca. 1 kΩ
braun [+]
Analogausgang
LED grün grau
Last
OUT1
schwarz [1]
LED rot Last
Fehler-Diagnose-
Ausgang
12 bis 24 VDC
weiß [2]
blau [-]
6 Druckeinstellung
6.1 2 Ausgänge
1. Sollwert-Eingabemodus
Drücken Sie die Taste „SET", um „P1-20" anzuzeigen
Der Ausgang OUT1(1) Sollwert-Eingabemodus ist
gewählt.
*1: Wenn der Sollwert von P1 -20 ist.
2. OUT1(1)-Sollwerteingabe
Durch Drücken der Taste wird der Sollwert erhöht.
Durch Drücken der Taste wird der Sollwert verringert.
Drücken Sie die Taste „SET", um den Sollwert zu
speichern und den Sollwert-Eingabemodus für
Ausgang OUT1(2) zu wählen.
Der Sollwert von P2 wird angezeigt.
3. OUT1(2)-Sollwerteingabe
Durch Drücken der Taste wird der Sollwert erhöht.
Durch Drücken der Taste wird der Sollwert verringert.
Drücken Sie die Taste „SET", um den Sollwert zu
speichern und den Sollwert-Eingabemodus für
Ausgang OUT2(1) zu wählen.
Der Sollwert von P3 wird angezeigt.
4. OUT2(1)-Sollwerteingabe
Durch Drücken der Taste wird der Sollwert erhöht.
Durch Drücken der Taste wird der Sollwert verringert.
Drücken Sie die Taste „SET", um den Sollwert zu
speichern und den Sollwert-Eingabemodus für
Ausgang OUT2(2) zu wählen.
Der Sollwert von P4 wird angezeigt.
5. OUT2(2)-Sollwerteingabe
Durch Drücken der Taste wird der Sollwert erhöht.
Durch Drücken der Taste wird der Sollwert verringert.
Drücken Sie die Taste „SET", um den Sollwert zu
speichern den Sollwert-Eingabemodus zu verlassen.
P1: Sollwert für OUT1(1)
P2: Sollwert für OUT1(2)
P3: Sollwert für OUT2(1)
P4: Sollwert für OUT2(2)
6.2 Ausgangsmethode
• Hysterese-Modus (P1P2, P3P4)
Hysterese (variabel)
Druck niedrig
Vakuum niedrig
•
Window-Comparator-Modus (P1＜P2, P3＜P4)
Hysterese = 3 Stellen (fest)
12 bis 24 VDC
Hysterese Hysterese
(fest) (fest)
Druck niedrig
Vakuum niedrig
• Hysterese-Modus (wie bei Verwendung mit Überdruck) Wenn der Wert
der Hysterese auf 2 Stellen oder weniger eingestellt ist, kann der
Schaltausgang aufgrund von Schwankungen des Eingangsdrucks um
seinen Einstelldruck herum flattern.
•
Window-Comparator-Modus (wie bei Verwendung mit Überdruck) Da
die Hysterese 3 Ziffern umfasst, trennen Sie P1 und P2 (bei Ausführung
mit 2 Ausgängen, wie bei P3 und P4) durch mindestens 7 Ziffern.
* Die kleinste Anzeigeeinheit für den Druck ist 1 Stelle.
6 Druckeinstellung (Fortsetzung)
6.3 1 Ausgang mit Fehler-Diagnose-Funktion
1. Sollwert-Eingabemodus
*1
.
Drücken Sie die Taste „SET", um „P1-50" anzuzeigen
Der Ausgang OUT1(1) Sollwert-Eingabemodus ist
gewählt.
*1: Wenn der Sollwert von P1 -50 ist.
2. OUT1(1)-Sollwerteingabe
Durch Drücken der Taste
Durch Drücken der Taste
Drücken Sie die Taste „SET", um den Sollwert zu
speichern und den Sollwert-Eingabemodus für
Ausgang OUT1(2) zu wählen.
Der Sollwert von P2 wird angezeigt.
3. OUT1(2)-Sollwerteingabe
Durch Drücken der Taste
Durch Drücken der Taste
Drücken Sie die Taste „SET", um den Sollwert zu
speichern und den Eingabemodus für den Sollwert
der Fehler-Diagnose zu wählen.
Der Sollwert der Fehler-Diagnose wird angezeigt.
4. Eingabe des Druck-Sollwerts für die Fehler-Diagnose
Durch Drücken der Taste
Durch Drücken der Taste
Drücken Sie die Taste „SET", um den Sollwert zu
speichern und den Eingabemodus für den Sollwert
der Fehler-Diagnose-Zählung zu wählen.
Der Sollwert der Fehler-Diagnose-Zählung wird angezeigt.
5. Eingabe des Sollwerts der Fehler-Diagnose-Zählung
Durch Drücken der Taste
Durch Drücken der Taste
Drücken Sie die Taste „SET", um den Sollwert zu
speichern und diesen Modus zu verlassen.
P1: Sollwert für OUT1(1)
P2: Sollwert für OUT1(2)
P3: Sollwert für Fehler-Diagnose-Druck.
EC: Sollwert für Fehler-Diagnose-Zählung.
6.4 Fehler-Diagnose
Vakuum
Hoch
Einstelldruck
Druck hoch
bereich
Vakuum hoch
Einstelldruck
bereich Niedrig
Fehler-Diagnose-Zähler:
Der Zähler für die Fehler-Diagnose wird hochgezählt, wenn der Schalter
ein- und dann wieder ausgeschaltet wird, ohne dass der Druck (der P1
übersteigt) den Druck der Fehler-Diagnose (P3) erreicht.
Der Ausgang für die Fehler-Diagnose wird aktiviert, wenn der eingestellte
Zähler für die Fehler-Diagnose (EC) fortlaufend erhöht wird. Wenn der
Schalter eingeschaltet wird und der Druck (über P1) den Druck der
Fehler-Diagnose (P3) überschreitet, wird der Zähler für die Fehler-
Druck hoch
Diagnose zurückgesetzt.
(Dieses Beispiel zeigt einen Fall im Hysterese-Modus.)
Vakuum hoch
7 Weitere Einstellungen
• Spitzenwert-Anzeigemodus
• Tiefstwert-Anzeigemodus
• RESET-Funktion
• Funktion zur Nullpunktabschaltung
Siehe Betriebsanleitung auf der SMC-Website (URL: https://www.smcworld.com)
8 Fehleranzeige
Fehleranzeige
*1
.
wird der Sollwert erhöht.
wird der Sollwert verringert.
wird der Sollwert erhöht.
wird der Sollwert verringert.
wird der Sollwert erhöht.
wird der Sollwert verringert.
Kann der Fehler trotz der oben aufgeführten Maßnahme nicht
zurückgesetzt werden, setzen Sie sich bitte mit SMC in Verbindung.
9 Bestellschlüssel
Siehe Betriebsanleitung auf de SMC-Website (URL: https://www.smcworld.com)
für Informationen zum Bestellschlüssel.
wird der Sollwert erhöht.
10 Außenabmessungen
wird der Sollwert verringert.
Siehe Betriebsanleitung oder Katalog auf der SMC-Website (URL:
https://www.smcworld.com) für Außenabmessungen.
11 Wartung
11.1 Allgemeine Wartung
• Die Nichtbeachtung dieser Anweisungen kann Fehlfunktionen des
Produkts und Schäden am Gerät oder an der Anlage verursachen.
• Druckluft kann bei nicht sachgerechtem Umgang gefährlich sein.
• Wartungsarbeiten an Druckluftsystemen dürfen nur von entsprechend
ausgebildetem Personal vorgenommen werden.
• Vor der Durchführung von Wartungsarbeiten muss unbedingt die
Spannungsversorgung abgeschaltet und der Versorgungsdruck unterbrochen
werden. Stellen Sie sicher, dass die Druckluft in die Atmosphäre entlüftet wird.
• Nach der Installation und Wartung kann das Produkt an den
Betriebsdruck und die Spannungsversorgung angeschlossen und die
normal 2 Mal
1 Mal 3 Mal
entsprechenden Funktions- und Leckagetest durchgeführt werden.
• Wenn elektrische Anschlüsse im Zuge von Wartungsarbeiten getrennt
werden, sicherstellen, dass diese korrekt wieder angeschlossen werden
und
entsprechenden Sicherheitsprüfungen durchgeführt werden.
• Nehmen Sie keine Änderungen am Produkt vor.
• Das Produkt darf nicht demontiert werden, es sei denn, die Anweisungen
in der Installations- oder Wartungsanleitung erfordern dies.
Zurücksetzen des Produkts bei Stromausfall oder einer erzwungenen
Stromunterbrechung
Die Einstellung des Produkts wird so beibehalten, wie sie vor einem
Stromausfall
Ausgangszustand wird grundsätzlich wiederhergestellt, wie er vor einem
Stromausfall oder einer Abschaltung bestand, kann sich aber je nach
Betriebsumgebung ändern. Daher muss die Sicherheit der gesamten Anlage
vor dem Betrieb des Produkts geprüft werden. Wenn die Anlage präzise
geregelt werden soll, warten, bis das Produkt warmgelaufen ist (ca. 10
Minuten).
Fehlertyp Fehlerbehebung
Die eingestellten Daten RESET-Taste drücken
wurden unter bestimmten und alle Daten erneut
Einflussfaktoren verändert. einstellen.
Die Spannungsversorgung
Die Last von OUT1
ausschalten und die an
hat einen Kurzschluss
OUT1 (schwarzer Draht)
verursacht und es
angeschlossene Last
fließt ein Überstrom.
überprüfen.
Die Spannungsversorgung
Die Last von OUT2
ausschalten und die an
hat einen Kurzschluss
OUT2 (weißer Draht)
verursacht und es
angeschlossene Last
fließt ein Überstrom.
überprüfen.
Ein Druck über 0,5 MPa
Den Druck auf max. 0,5
wurde angelegt.
MPa senken. (Im Falle
(Im Falle von Überdruck
von Überdruck den
wurde ein Druck
Druck auf den max.
angelegt, der den
Nenndruck senken.)
Nenndruck übersteigt.)
Beim Zurücksetzten auf
0 beträgt der Druck im
Nach Anpassung des
Vergleich zum
Drucks an den
Umgebungsdruck
Umgebungsdruck den
±0,07MPa (bei 1MPa)
RESET-Vorgang
oder mind.±7kPa ( bei
durchführen.
Vakuumverwendung
oder 100kPa).
Achtung
dass unter Einhaltung der nationalen Vorschriften die
oder einer Stromunterbrechung war. Auch der
