Akytec MSD200 Kurzanleitung Seite 2

Montage
1. Entsprechend Abb. 2.
2. Verdrahten Sie die externen Anschlüsse gemäß Abb. 3 mit
steckbaren Klemmenblöcken (mitgeliefert).
Demontage
1. Nehmen Sie die Klemmleisten ab, ohne die Leiter zu trennen
(Abb. 4).
2. Ziehen Sie die Lasche auf der Unterseite des Geräts mit einem
Schraubenzieher nach unten (Abb. 5).
3. Nehmen Sie das Gerät von der DIN-Schiene ab.

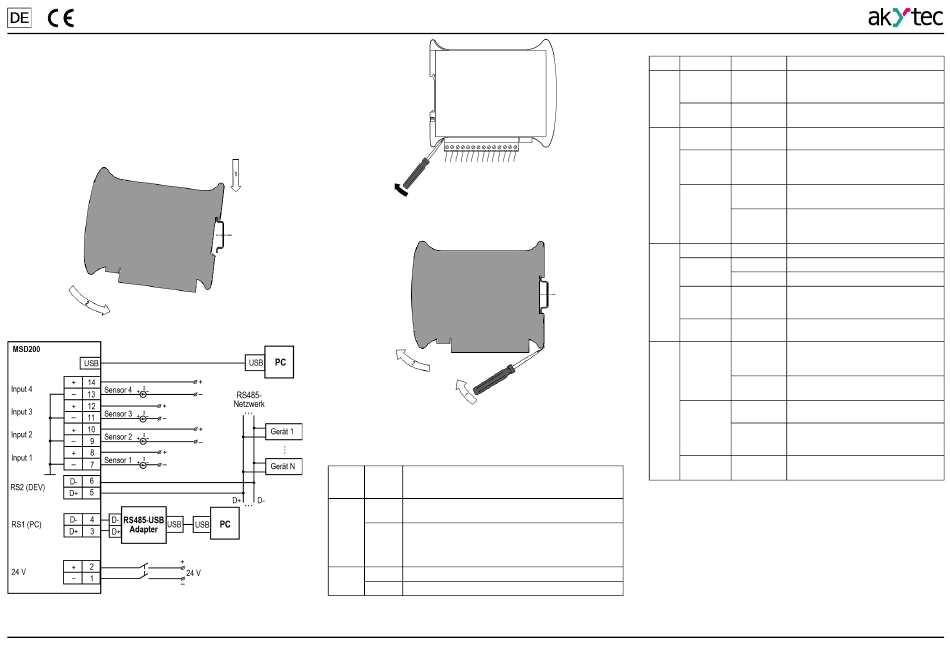

Abb. 2 Montage auf der DIN-Schiene
Abb. 3 Anschlussplan
MSD200_3-DE-120849-1.1
© Alle Rechte vorbehalten. Technische Anderungen und Druckfehler vorbehalten.
MSD200
Datenlogger
Abb. 4 Austausch der steckbaren Klemmleisten
Abb. 5 MSD200 von DIN-Schiene abnehmen
5. Steuerelemente
Indikatoren und DIP-Schalter auf der Frontplatte:
Tabelle 1 DIP-Schalter
DIP-
Zu-
Beschreibung
Schal-
stand
ter
RS1-Schnittstellenparameter (Geräteadresse und
Aus
Baudrate) werden auf Benutzereinstellungen gesetzt
RS1-Schnittstellenparameter werden auf die
FACT
Standardwerte zurückgesetzt:
Ein
Geräteadresse = 16
Baudrate = 9,6 kbit/s
Aufzeichnung beenden
Aus
ARCH
Aufzeichnung starten
Ein
Tabelle 2 Indikatoren
LED Farbe Zustand
Versorgungsspannung ausgeschaltet
— Aus oder außerhalb des zulässigen
Bereichs
PWR
Versorgungsspannung innerhalb des
Grün Ein
zulässigen Bereichs
Keine Datenübertragung über RS1
— Aus
oder USB
RS1 oder USB mit
Benutzereinstellungen,
Grün Blinkend
Datenübertragung läuft
RS1
RS1 oder USB mit
Ein
Standardeinstellungen
Gelb
RS1 oder USB mit
Standardeinstellungen,
Blinkend
Datenübertragung läuft
Keine Datenübertragung über RS2
— Aus
Intervall zwischen den Datenpaketen
Ein
Grün
Datenpaket über RS2 empfangen
Blinkend
RS2 Intervall zwischen Datenpaketen,
Gelb Ein Abfragezyklus überschritten, kein
Timeout
Intervall zwischen Datenpaketen,
Rot Ein
Timeout
Keine Speicherkarte, Daten werden
auf dem integrierten Flash-Speicher
Ein
gespeichert
Rot
Datenverlust, Speicherkarte oder
Blinkend
integrierter Flash-Speicher ist voll
Aufzeichnung pausiert, Speicherkarte
SD
Ein
kann entfernt werden
Grün
Aufzeichnung läuft, die Speicherkarte
Blinkend ist eingesteckt und kann NICHT
entfernt werden
Speicherkarte eingesetzt,
Gelb Ein
Aufzeichnung gestoppt
akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany
Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de
