Funk CAS-2 Handbuch
Digitaler audiosignal - umschalter/konverter
Inhaltsverzeichnis
Quicklinks
__________________________________________________________________________________________________________________________________________________________
IN 1
IN 2
VERWENDUNGSZWECK :

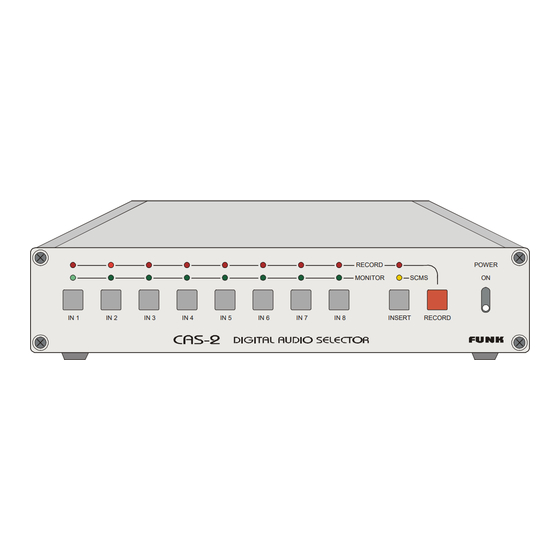

Der CAS-2 ist zur Verteilung und Überspielung digitaler Audiosignale zwischen DAT, DCC, CD, DSR,
DAB, D-Box, MOD, MiniDisc, CD-R, PCM601, Soundkarten, Digital-Analogkonverter etc. konzipiert.
Die digitalen Ein- und Ausgänge aller verwendeten Geräte werden in der Regel nur noch mit dem
CAS-2 verbunden. Hier erfolgt die zentrale Verwaltung aller Signale. Jede angeschlossene Quelle
ist auf jeden Empfänger kopierbar. Das Gerät empfängt, konvertiert und verteilt optische und
koaxiale SPDIF-Signale und unterstützt in der „96k-Version" auch das 24-Bit/96kHz-Format.
Im Einzelnen bietet der CAS-2 folgende Funktionen:
1. AUFNAHME-Signalauswahl aus maximal 8 digitalen Audiosignalen
2. ABHÖR-Signalauswahl aus maximal 8 digitalen Audiosignalen
3. Signalverteilung (1 auf 5 oder 1 auf 6) für RECORD-WEG
4. Einschleifmöglichkeit für digitales Effektgerät (Insert) (CAS-2)
5. SCMS-Kopierschutzbeseitigung (CAS-2 PRO und CAS-2 PRO-PH)
6. Konverterfunktionen (Schnittstellenwandlung) opto ⇒ coax oder coax ⇒ opto
Die angewählte Aufnahmequelle und der angewählte Abhöreingang werden über rote/grüne LEDs
an der Frontplatte angezeigt. Dies gilt auch für einen zugeschalteten Insert (Einschleifpunkt).
Das Gerät arbeitet in der Standard-Version über die koaxialen Ein- und Ausgänge mit allen üblichen
Abtastfrequenzen von 32 kHz...96 kHz.
Mit der Option „96k" werden über alle Ein- und Ausgänge Abtastraten bis 96 kHz verarbeitet (auch
über die optischen Ein- und Ausgänge) ! Der CAS-2 ist für alle im Signalstrom vorhandenen Daten
transparent (z.B. Startmarken) und unterstützt daher in allen Ausführungen Signalauflösungen bis
zu 24 Bit, auch mit zugeschaltetem SCMS-Copyprozessor.
Der CAS-2 behält seine Einstellungen auch nach dem Ausschalten (wichtig für Schaltuhrbetrieb).
EINFÜHRUNG
24/96
DIGITALER AUDIOSIGNAL - UMSCHALTER/KONVERTER
IN 3
IN 4
IN 5
RECORD
MONITOR
IN 6
IN 7
IN 8
POWER
SCMS
ON
INSERT
RECORD
Inhaltsverzeichnis
Verwandte Anleitungen für Funk CAS-2
Inhaltszusammenfassung für Funk CAS-2
- Seite 1 Mit der Option „96k“ werden über alle Ein- und Ausgänge Abtastraten bis 96 kHz verarbeitet (auch über die optischen Ein- und Ausgänge) ! Der CAS-2 ist für alle im Signalstrom vorhandenen Daten transparent (z.B. Startmarken) und unterstützt daher in allen Ausführungen Signalauflösungen bis zu 24 Bit, auch mit zugeschaltetem SCMS-Copyprozessor.
- Seite 2 Gerät besitzt daher auch im Gehäuseinnern keine Schmelz-Sicherungen. INTERNER COPY-PROZESSOR (CAS-2 PRO/CAS-2 PRO-PH) : An Stelle einer Insertfunktion für ein externes Bearbeitungsgerät kann der CAS-2 auch als CAS-2 PRO oder CAS-2 PRO-PH mit einem internen Hucht-Copyprozessor (Option) für den Aufnahmeweg geliefert werden. Dieser ist durch Tastendruck in den Aufnahmeweg schaltbar.
- Seite 3 Kurve ist ein Eingangssignal mit ca. 7,3% verschobenem Tastverhältnis (oberste Zeile der Messwerte). Die untere Kurve zeigt das vom CAS-2 korrigierte, saubere Ausgangssignal mit einer Duty-Cycle-Symmetrie von typisch 50 % (2...5. Zeile der Messwerte) ! Gut zu erkennen sind auch die genau definierten, überschwingerfreien Anstiegs- und Abfallzeiten sowie die Verzögerungszeit...
-
Seite 4: Record-Ausgänge Cas
Dieser INSERT-SEND führt immer das gleiche Signal wie die 5 Record-Ausgänge. Dies gilt weitgehend auch für den CAS-2 PRO und CAS-2 PRO-PH, wobei das Ausgangssignal am INSERT-SEND jedoch nicht über den internen Copyprozessor geführt wird (ein am angewählten Eingang anliegendes kopiergeschütztes Signal erscheint, im Gegensatz zum RECORD-OUT, am... -
Seite 5: Bedienung
(Monitor) In der Regel ist der Monitorausgang mit dem Eingang eines externen Digital/Analog-Wandlers verbunden, das heißt, sämtliche an den Eingängen des CAS-2 angeschlossenen Geräte können durch Druck auf eine der 8 Eingangstasten abgehört werden. Die Anwahl eines Eingangssignals für die Monitor-Ausgänge erfolgt durch Tastendruck auf die Eingangstaster "IN 1...IN 8". - Seite 6 U-Kanal gelesen] ! Eine einzelne Kopie von Industrie-CDs auf CD-Recorder ist, von einigen neueren CDs abgesehen, aber auch ohne Copyprozessor möglich. Abhilfe schafft hier der CAS-2 PRO-PH ( siehe nächste Seite). Diese neueste Version wurde für das unübliche Kopierschutzverhalten dieser CD-Recorder bei dieser Betriebsart entwickelt. Dieses Gerät ist mit dem Hucht Copyprozessor CP-E3 mit erweiterten Anti-Kopierschutzfunktionen...
- Seite 7 INTERNER SCMS-COPYPROZESSOR CP-E3 (CAS-2 PRO-PH) ____________________________________________________________________________________________________________________________________________________________________________________ VERWENDUNGSZWECK : Der Copyprozessor CP-E3 im CAS-2 PRO-PH ist ein neuer Anti-SCMS-Kopierschutzrechner für digitale Überspielungen von Audiodaten auf Consumer-Digitalrecorder wie DAT, DCC, MiniDisc, CD-Recorder etc. und ist zusätzlich auch zum Kopieren von CD, CD-R und CD-RW auf CD-Recorder mit erweitertem Kopierschutz von Philips, Marantz sowie Yamaha und alle Geräte mit baugleichen...
- Seite 8 Um den CAS-2 auch mit eingeschaltetem Prozessor in vernetzten synchronisierten Studioanlagen zu betreiben, wurde die Signallaufzeit zwischen Eingang und Ausgang des Prozessors minimal gehalten. Die Verzögerung liegt beim CAS-2 bei ca. 40nS (Monitorweg) und 60nS (Recordweg) sowie mit zugeschaltetem Copyprozessor (CAS-2 PRO/CAS-2 PRO-PH) unter 1,5 UI (Unit Interval) oder <...
-
Seite 9: Konfiguration Der Eingänge
Entfernen Sie auf der Front- und Rückwand je zwei Kreuzschlitzschrauben auf der rechten Gehäuseseite (von vorn gesehen). Sie können jetzt die rechte ALU-Gehäusewand vorsichtig nach rechts abziehen. Das Deckelblech kann jetzt ebenfalls nach rechts abgezogen werden. Beim CAS-2 PRO bzw. CAS-2 PRO-PH ziehen Sie jetzt vorsichtig die Copy-Prozessorplatine nach oben ab. -
Seite 10: Anschlussbelegung (Beispiel)
ANSCHLUSSBELEGUNG (BEISPIEL) _____________________________________________________________________________________________________________________________________________________ EINGANG 1 TUNER EINGANG 2 EINGANG 3 EINGANG 4 EINGANG 5 EINGANG 6 EINGANG 7 CD-R CAS-2 EINGANG 8 AUFNAHME 1 AUFNAHME 2 AUFNAHME 3 AUFNAHME 4 AUFNAHME 5 INSERT SEND INSERT RETURN SCHNITTPLATZ/COMPUTER ABHÖRAUSGANG DA-WANDLER ABHÖRANLAGE... -
Seite 11: Anschlussbelegung
AUFNAHME RECORD 5 MONITOR AUSGANG WIEDERGABESIGNALE Die Abbildung zeigt eine typische Anschlussbelegung für eine Konfiguration aus CAS-2 und D/A- Wandler sowie 8 zusätzlichen Geräten (nur digitale Audio-Leitungen dargestellt). Jeder der Eingänge 1...8 ist grundsätzlich für alle digitalen Signalquellen im SPDIF-Format (CD, DAT, DCC, MOD, DSR, Mini-Disc etc.) geeignet. -
Seite 12: Cas-2 Technischer Anhang (Jitter-Messungen)
