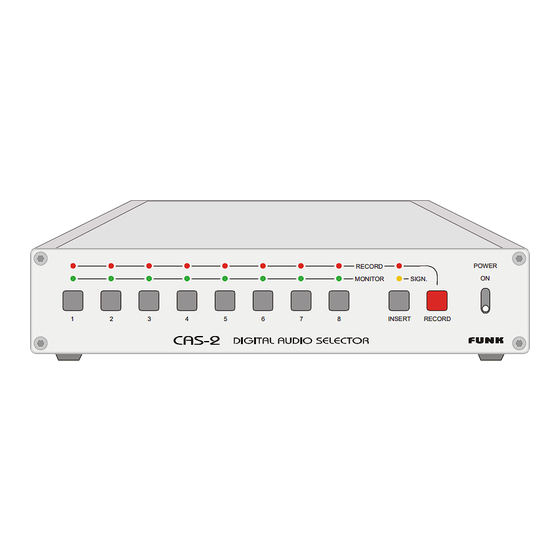

Funk CAS-2.V3 Allgemeine Einführung

Funk CAS-2.V3 Allgemeine Einführung

Digitaler audiosignal - umschalter/konverter
________________________________________________________________________________________
DIGITALER AUDIOSIGNAL - UMSCHALTER/KONVERTER
1
2
VERWENDUNGSZWECK :
Der CAS-2.V3 ist zur Verteilung und Überspielung digitaler Audiosignale zwischen DAT, DCC,
CD, DSR, D-Box, DAB, MOD, MiniDisc, CD-R, PCM601, Soundkarten, Digital-Analogkonverter
etc. konzipiert. Die digitalen Ein- und Ausgänge aller verwendeten Geräte werden in der Regel
nur noch mit dem CAS-2.V3 verbunden. Hier erfolgt die zentrale Verwaltung aller Signale. Jede
angeschlossene Quelle ist auf jeden Empfänger kopierbar. Das Gerät empfängt, konvertiert
und verteilt optische und koaxiale SPDIF-Signale und unterstützt auch das 24-Bit/192kHz-
Format sowie AC-3 auf allen koaxialen Ein- und Ausgängen.
Im Einzelnen bietet der CAS-2.V3 folgende Funktionen:
1. AUFNAHME-Signalauswahl aus maximal 8 digitalen Audiosignalen
2. ABHÖR-Signalauswahl aus maximal 8 digitalen Audiosignalen
3. Signalverteilung (1 auf 5 oder 1 auf 6) für RECORD-WEG
4. Einschleifmöglichkeit für digitales Effektgerät (Insert)
5. Konverterfunktionen (Schnittstellenwandlung) opto ⇒ koax oder koax ⇒ opto
Die angewählte Aufnahmequelle und der angewählte Abhöreingang werden über rote/grüne
LEDs an der Frontplatte angezeigt. Dies gilt auch für einen zugeschalteten Insert (Einschleif-
punkt).
Das Gerät arbeitet in der Standard-Version über die koaxialen Ein- und Ausgänge mit allen
üblichen Abtastfrequenzen von 24 kHz...192 kHz, über die optischen Ein- und Ausgänge von
24..120 kHz.
Der CAS-2.V3 ist für alle im Signalstrom vorhandenen Daten transparent (z.B. Startmarken)
und unterstützt daher in allen Ausführungen Signalauflösungen bis zu 24 Bit.
Der CAS-2.V3 behält seine Einstellungen auch nach dem Ausschalten (wichtig für Schaltuhr
betrieb).
EINFÜHRUNG
24/192
3
4
5
RECORD
MONITOR
6
7
8
POWER
SIGN.
ON
INSERT
RECORD
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Funk CAS-2.V3

  • Seite 1 CD, DSR, D-Box, DAB, MOD, MiniDisc, CD-R, PCM601, Soundkarten, Digital-Analogkonverter etc. konzipiert. Die digitalen Ein- und Ausgänge aller verwendeten Geräte werden in der Regel nur noch mit dem CAS-2.V3 verbunden. Hier erfolgt die zentrale Verwaltung aller Signale. Jede angeschlossene Quelle ist auf jeden Empfänger kopierbar. Das Gerät empfängt, konvertiert und verteilt optische und koaxiale SPDIF-Signale und unterstützt auch das 24-Bit/192kHz-...
  • Seite 2: Einführung

    Analogwandlers zur Verfügung. Der CAS-2.V3 gestattet die voneinander unabhängige Auswahl von Aufnahme- und Wiedergabesignal. Zusätzlich ermöglicht der CAS-2.V3 auch den Anschluss eines externen, digitalen Bearbeitungs- gerätes in den Aufnahmeweg, wenn es mit dem üblichen SPDIF-Format arbeitet (z.B. Sound- karten usw.) Dieser digitale "INSERT" kann von der Frontplatte aus durch Tastendruck zu- oder abgeschaltet werden.
  • Seite 3 EINFÜHRUNG _______________________________________________________________________________________ EIN- und AUSGANGSVERSTÄRKER : Der CAS-2.V3 ist nicht nur als Aufnahmesignal-Umschalter, sondern vor allem als hochwerti- Monitor-Matrix in Verbindung mit einem externen D/A-Wandler konzipiert. Um die dafür erforderliche hohe Signalqualität zu garantieren, arbeiten alle Ausgänge im CAS-2.V3 mit einer automatischen "Duty-Cycle"-Nachregelung (positive und negative Pulsweiten werden...
  • Seite 4: Record-Ausgänge Cas

    1 x SPDIF (koaxial Cinch) RETURN : 1 x SPDIF (koaxial Cinch) RECORD-SIGNALWEG : Wird der Einschleifweg des CAS-2.V3 nicht benötigt, kann der INSERT-SEND auch als zusätz licher (6.) Aufnahmeausgang verwendet werden. Dieser INSERT-SEND führt immer das gleiche Signal wie die 5 Aufnahme-Ausgänge.
  • Seite 5: Bedienung

    BEDIENUNG _______________________________________________________________________________________ SIGNALQUELLEN-ANWAHL: Abhöranwahl (Monitor) In der Regel ist der Monitorausgang mit dem Eingang eines externen Digital/Analog-Wandlers verbunden, das heißt : sämtliche an den Eingängen des CAS-2 angeschlossenen Geräte können durch Druck auf eine der 8 Eingangstasten abgehört werden. Die Anwahl eines Eingangssignals für die Monitor-Ausgänge erfolgt durch Tastendruck auf die Eingangstaster "IN 1...IN 8".
  • Seite 6: Konfiguration Der Eingänge

    KONFIGURATION DER EINGÄNGE _______________________________________________________________________________________ Die Eingangskonfiguration kann im CAS-2.V3 auch nachträglich geändert werden. Außer einem Kreuzschlitzschraubendreher Philips Größe PH1 und einem Innensechskantschlüssel 2,5 mm ist dafür kein weiteres Werkzeug erforderlich. UMRÜSTUNG : ACHTUNG ! Ziehen Sie als erstes den Netzstecker aus der Steckdose!! Entfernen Sie auf der Front zwei Innensechskantschrauben und auf der Rückwand zwei...
  • Seite 8: Anschlussbelegung (Beispiel)

    ANSCHLUSSBELEGUNG (BEISPIEL) _______________________________________________________________________________________ EINGANG 1 TUNER EINGANG 2 EINGANG 3 EINGANG 4 EINGANG 5 EINGANG 6 EINGANG 7 CD-R CAS-2 EINGANG 8 AUFNAHME 1 AUFNAHME 2 AUFNAHME 3 AUFNAHME 4 AUFNAHME 5 INSERT SEND INSERT RETURN SCHNITTPLATZ/COMPUTER ABHÖRAUSGANG DA-WANDLER ABHÖRANLAGE DIGITAL/ANALOG-KONVERTER MONITOR AU SGANG...
  • Seite 9: Anschlussbelegung

    ANSCHLUSSBELEGUNG __________________________________________________________________________________________________ ANSCHLUSSBEISPIEL für CAS-2.V3 „b“ mit drei optischen und 5 koaxialen Eingängen : EINGAN G 4 EINGAN G 2 EINGAN G 1 EINGAN G 3 EINGAN G 7 EINGAN G 8 EINGAN G 5 AUFNAH ME REC.4 AUFNAH ME REC.2 AUFNAH ME REC.3...
  • Seite 10 110 Ω Wellenwiderstand der Leitung geachtet werden. Symmetrische AES/EBU-Verbindungen sind sowohl für die Signalführung zum D/A-Wandler als auch für Kopierzwecke sehr gut geeignet. Diese Übertragungsart ist vor allem im professionellen Bereich üblich. Diese Signale sind mit dem CAS-2.V3 nur in Verbindung mit entsprechenden Konverterkabel nutzbar.
  • Seite 11: Cas-2.V3 Technischer Anhang (Jitter-Messungen)

    Koaxialeingang. Bild 3 : Messung an den optischen Recordausgängen des CAS-2.V3 ebenfalls bei 96 kHz Taktfrequenz. Trotz der sehr hohen Auflösung des Messgerätes ist nur eine geringe Erhöhung des Jitters am Spektrum gegenüber Bild 1 auszumachen. Auch hier liegt der RMS-Jitter sehr niedrig unter 200 pS ! Die Einspei- sung erfolgte hier über einen optischen Eingang.
  • Seite 12 Verzögerungszeit Monitor-Signalweg : ....... Eingang zum Ausgang 26 nS Verzögerungszeit Record-Signalweg : ........ Eingang zum Ausgang 49 nS zusätzliche Verzögerung bei angewähltem Insert (CAS-2.V3) : < 10 nS Anstiegszeit Ausgang : ............ 10 nS Eingangsspannung SPDIF (Cinch) : ........200 mV bis 1,5 V Eingangs-Impedanz SPDIF :..........
