Anleitung zur Einrichtung eines 1und1 Zugangs
Beachten Sie auch die Angaben zur Konfiguration der Netzwerkverbindung, in der dem
Gerät beiliegenden Anleitung zur Schnellkonfiguration.

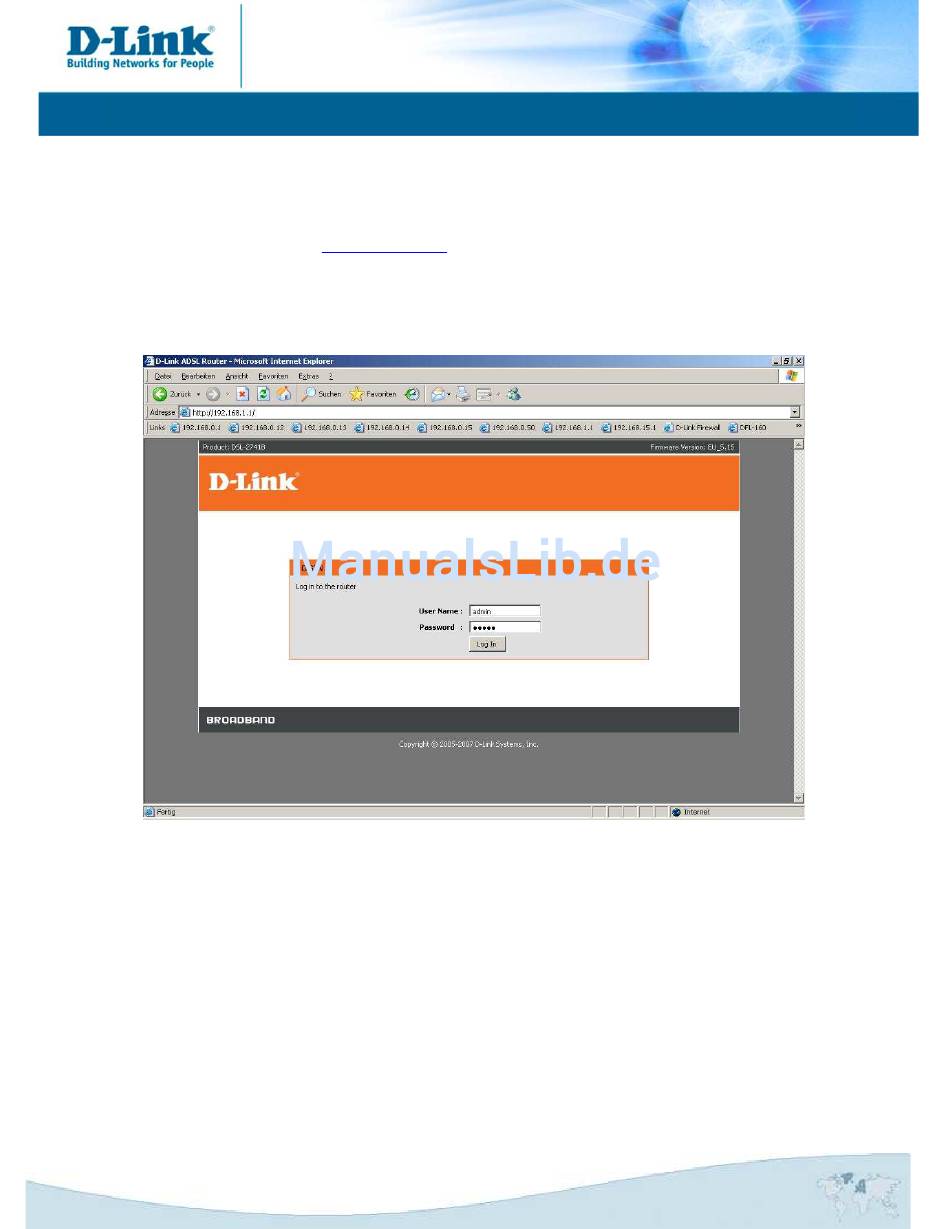

1. Greifen Sie per Webbrowser auf die Konfiguration des DSL-Routers zu.
Die Standard Adresse ist
http://192.168.1.1
.
2. Im Auslieferungszustand ist auf die Konfiguration das Passwort admin voreingestellt.
Als „User Name" und „Password" geben Sie admin ein.
Klicken Sie dann auf „Log In" bzw. „Anmelden".
- 1 -
Verwandte Anleitungen für D-Link DSL-2741B Rev.E
Inhaltszusammenfassung für D-Link DSL-2741B Rev.E
- Seite 1 Anleitung zur Einrichtung eines 1und1 Zugangs Beachten Sie auch die Angaben zur Konfiguration der Netzwerkverbindung, in der dem Gerät beiliegenden Anleitung zur Schnellkonfiguration. 1. Greifen Sie per Webbrowser auf die Konfiguration des DSL-Routers zu. Die Standard Adresse ist http://192.168.1.1 2. Im Auslieferungszustand ist auf die Konfiguration das Passwort admin voreingestellt. Als „User Name“...
- Seite 2 - Soll das DSL-2741B Rev.E als Router mit dem eigenen integrierten Modem genutzt werden geht es weiter bei Punkt 6. - Soll das DSL-2741B Rev.E als Router mit einen externen Modem genutzt werden geht es weiter bei Punkt 17. 6. Klicken Sie auf „ATM Interface“.
- Seite 3 7. Es gibt zwei Möglichkeiten den Internetzugang zu konfigurieren: - Über den Setup-Assistent - Manuell Die Konfiguration über den Assistenten wird ab Punkt 8. beschrieben, die Manuelle Einrichtung ab Punkt 15. Einrichtung des Internetzugangs über den Setup-Assistent mit integriertem Modem 8.
- Seite 4 9. Klicken Sie auf „Weiter“. - 4 -...
- Seite 5 10. Möchten Sie dem Zugriff auf die Konfigurationsoberfläche des DSL-Routers ein Passwort vergeben, geben Sie bei „Aktuelles Kennwort“ admin bzw. wenn Sie bereits das Passwort geändert haben, Ihr Passwort ein. Bei „Neues Kennwort“ und „Kennwort bestätigen“ geben Sie das neue Passwort ein. Klicken Sie dann auf „Weiter“.
- Seite 6 11. Wählen Sie das zutreffende Land aus, z.B. Deutschland oder Schweiz, und wählen dann darunter Ihren ISP Provider aus. Klicken Sie dann auf „Weiter“. Ist Ihr Provider nicht mit aufgelistet klicken Sie auf „Abbrechen“. Nehmen Sie die Konfiguration des Internetzugangs bitte manuell vor. Siehe ab Punkt 13. - 6 -...
- Seite 7 12. Tragen Sie bei „Benutzername“ und „Kennwort“/“Kennwort bestätigen“ Ihre vom Provider zugewiesen Zugangsdaten ein. Benutzername: 1und1/Benutzername@online.de oder Benutzername@onlinehome.de Kennwort: Das von 1und1 zugewiesene Passwort. Kennwort bestätigen: Wiederholen Sie das Passwort Klicken Sie dann auf „Weiter“. - 7 -...
- Seite 8 13. Die Konfiguration des Internetzugangs ist damit abgeschlossen. Klicken Sie auf „Neu starten“ um die Einstellungen zu übernehmen. 14. Die Einstellungen werden nun übernommen. Weiter bei Punkt 16. - 8 -...
- Seite 9 Manuelle Einrichtung des Internetzugangs mit integriertem Modem 15. Markieren Sie „Manuelle Einrichtung“ und scrollen das Browserfenster ggf. nach unten. Tragen Sie bei „Benutzername“ und „Kennwort“ Ihre vom Provider zugewiesen Zugangsdaten ein. Benutzername: 1und1/Benutzername@online.de oder Benutzername@onlinehome.de Kennwort: Das von 1und1 zugewiesene Passwort. Den „Servicename“...
- Seite 10 Scrollen das Browserfenster ggf. nach unten. Bei „VPI“ geben Sie 1 ein. Bei „VCI“ geben Sie 32 ein. Aktivieren Sie „NAT aktivieren“ und „Firewall aktivieren“ (siehe Screenshot). Klicken Sie auf „Anwenden“ um die Einstellungen zu übernehmen. - 10 -...
- Seite 11 16. Warten Sie einen Moment, bis der DSL-Router sich synchronisiert hat (DSL-LED am Gerät muss grün leuchten) und mit dem Internet verbunden hat (Internet-LED muss grün leuchten). Unter Status – Geräteinformation ist der Status der Internetverbindung auszulesen. - 11 -...
- Seite 12 Manuelle Einrichtung des Internetzugangs mit externem Modem 17. Klicken Sie auf „ETH Interface“. - 12 -...
- Seite 13 18. Wählen Sie den LAN Port (ETH-Port) aus, an dem Sie das externe ADSL Modem anschließen bzw. angeschlossen haben. - 13 -...
- Seite 14 Scrollen das Browserfenster ggf. nach unten. Tragen Sie bei „Benutzername“ und „Kennwort“ Ihre vom Provider zugewiesen Zugangsdaten ein. Benutzername: 1und1/Benutzername@online.de oder Benutzername@onlinehome.de Kennwort: Das von 1und1 zugewiesene Passwort. Den „Servicename“ belassen Sie leer. Belassen Sie die „MTU“ auf 1492. - 14 -...
- Seite 15 Scrollen das Browserfenster ggf. nach unten. Aktivieren Sie „NAT aktivieren“ und „Firewall aktivieren“ (siehe Screenshot). Klicken Sie auf „Anwenden“ um die Einstellungen zu übernehmen. - 15 -...
- Seite 16 19. Belassen Sie im nachfolgenden Fenster die voreingestellten Werte. - 16 -...
- Seite 17 20. Warten Sie einen Moment, bis der DSL-Router sich synchronisiert hat (DSL-LED am Gerät muss grün leuchten) und mit dem Internet verbunden hat (Internet-LED muss grün leuchten). Unter Status – Geräteinformation ist der Status der Internetverbindung auszulesen. - 17 -...
-
Seite 18: Troubleshooting
Troubleshooting Problem: Der DSL-Router Synchronisiert sich nicht, die ADSL-LED blinkt immer nur oder reagiert gar nicht: Stellen Sie bitte Sicher, dass Sie das für die Anschlussart richtige Modell haben. Die AnnexA Modelle sind: DSL2542B, DSL-2640B und DSL-2740B. Die AnnexB Modelle sind: DSL2543B, DSL-2641B und DSL-2741B. Fragen Sie ggf. - Seite 19 Problem: Die ADSL_LED leuchtet grün doch der Router wählt sich nicht ein. Die Internet-LED bleibt rot. Überprüfen Sie bitte die Zugangsdaten für den Internetzugang, geben Sie sie ggf. neu ein. Überprüfen Sie die Werte bei VPI und VCI. Fragen Sie ggf. den Provider nach dem korrekten Werten.
