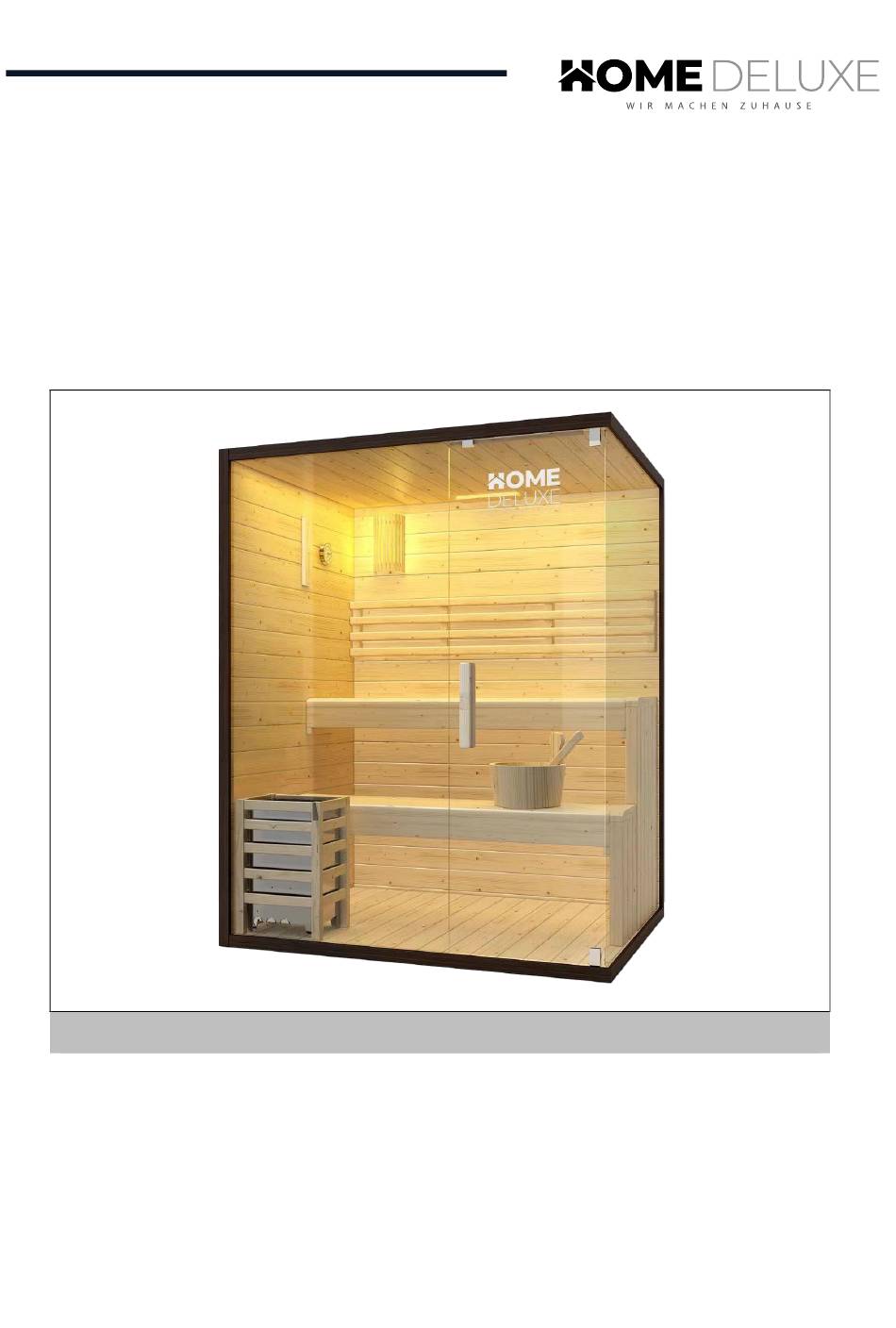

- Seite 1 Gebrauchsanweisung Traditionelle Sauna SHADOW L Original-Gebrauchsanweisung ACHTUNG: Vor der Montage und Inbetriebnahme die Anleitung vollständig und sorgfältig lesen. Sie enthält wichtige Informationen zur Montage und Verwendung.
-
Seite 2: Inhaltsverzeichnis
Traditionelle Sauna SHADOW L WICHTIG: FÜR SPÄTERE BEZUGNAHME AUFBEWAHREN. SORGFÄLTIG LESEN! Inhaltsverzeichnis Allgemeines ..........................3 1.1. Produktübersicht ........................3 1.2. Generelle Hinweise ........................3 1.3. Gewährleistung.........................3 Informationen zur Gebrauchsanweisung .................4 2.1. Informationen zur Übersetzung ....................4 2.2. Verfügbarkeit der Gebrauchsanweisung ..................4 2.3. Zielgruppen der Gebrauchsanweisung ..................4 2.4. -
Seite 3: Allgemeines
Elektro- und Elektronikgeräte - Informationen für private Haushalte ........31 Liebe Kundin und lieber Kunde, vielen Dank, dass Du dich für ein Produkt der Home Deluxe GmbH entschieden hast. Wir wünschen dir viel Freude mit deiner neuen „Traditionellen Sauna SHADOW L“. -
Seite 4: Informationen Zur Gebrauchsanweisung
Das Symbol erklärt die Konformität des Produktes mit den geltenden Anforderungen, die die Europäische Gemeinschaft an uns stellt. Die aktuelle Konformitätserklärung ist auf Anfrage bei der Home Deluxe GmbH erhältlich. Gebrauchsanweisung beachten Das Symbol weist darauf hin, dass vor der Montage/Installation und/oder der Bedienung vom Produkt die Gebrauchsanweisung sorgfältig gelesen werden muss. -
Seite 5: Allgemeines Zur Gebrauchsanweisung
Das Symbol weist darauf hin, dass das Produkt mit Wechselstrom betrieben wird. 2.5. Allgemeines zur Gebrauchsanweisung Die Gebrauchsanweisung bezieht sich auf die Traditionelle Sauna SHADOW L. Diese enthält wichtige Informationen zur Montage, Betrieb, Wartung und Reinigung. Die Gebrauchsanweisung, insbesondere die Sicherheitshinweise müssen sorgfältig vor der Inbetriebnahme des Produkts gelesen werden, bewahre die... - Seite 6 Traditionelle Sauna SHADOW L Gefahr für Kinder • Halte Kinder von Verpackungsmaterialien fern. Es besteht u.a. Erstickungsgefahr! • Kinder dürfen nicht in und auf dem Produkt spielen. • Halte Kinder von der Sauna und dem Saunaofen fern. • Stelle das Produkt nicht direkt oder in unmittelbarer Nähe eines Spielbereiches auf.
-
Seite 7: Produktmerkmale
Traditionelle Sauna SHADOW L 3. Produktmerkmale 3.1. Technische Daten Saunaofen Sauna Material Fichtenholz Anschlussspannung 380 V AC Maße (B x H x T) 1500 x 1900 x 1200 mm Frequenz 50 Hz Wandstärke Rückwand ca. 44 mm Saunaofen 4.5 KW Wandstärke Seitenwand... -
Seite 8: Produktbeschreibung

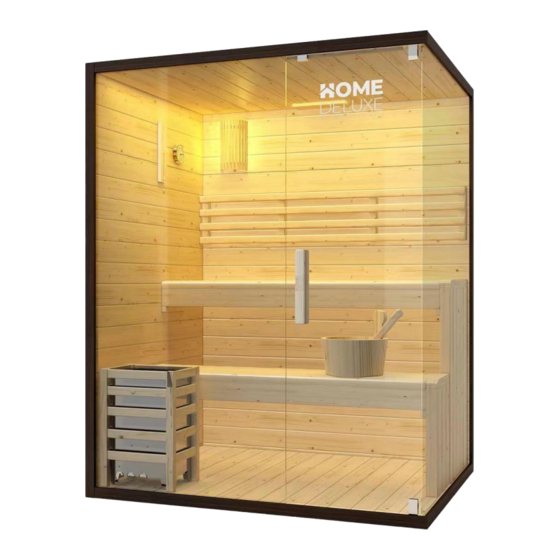

Traditionelle Sauna SHADOW L 3.2. Produktbeschreibung Das Produkt aus Fichtenholz ist für den Aufbau und einer Nutzung in Innenräumen geeignet. Für ein angenehmes und wohltuendes Gefühl sorgen der effiziente Saunaofen und die Frontgestaltung aus Einscheibensicherheitsglas, dieses sorgt für eine ideale Entspannung und Regeneration. - Seite 9 Traditionelle Sauna SHADOW L Nr. Beschreibung Anzahl Abbildung Bodenplatte (1479 x 1179 x 39 mm) Rückwand (1900 x 1486 x 44 mm) Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 10 Traditionelle Sauna SHADOW L Nr. Beschreibung Anzahl Abbildung Seitenwand (1900 x 1200 x 44 mm) Saunadach (1479 x 1179 x 44 mm) Glasseitenwand (1837 x 1151 x 8 mm) Glasfront (1837 x 843 x 8 mm) Glastür (1803 x 594 x 8 mm)
- Seite 11 Traditionelle Sauna SHADOW L Nr. Beschreibung Anzahl Abbildung 13. Frontverkleidung Sitzbank oben (1388 x 90 x 40 mm) 14. Sitzfläche oben (1388 x 450 x 33 mm) 15. Rückenlehne (1430 x 300 x 43 mm) 16. Ofenschutzgitter Seitenteil (370 x 280 x 33 mm) 17.
- Seite 12 Traditionelle Sauna SHADOW L Nr. Beschreibung Anzahl Abbildung 26. Kabinenentlüftung 27. Gummidichtung Saunaset: Thermometer Holzkelle Saunakübel Sanduhr Saunasteine Montagematerial (Variationen möglich) Kappe Unterlage Türgriff Glasclip Winkel Ø3x16 Ø4x30 Ø4x45 Ø4x60 Ø6x60 Ø4x5 Ø5x8 Glasclip Ø14 Ø16 30 x 30 x 16 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke...
-
Seite 13: Montage Der Sauna
Traditionelle Sauna SHADOW L 5. Montage der Sauna Aufstellort Aufstellen der Sauna ist ggf. durch Bauvorschriften geregelt. Die Genehmigung zum Auf- stellen kann dir bei Verstößen gegen Aufstellbedingungen von der Behörde entzogen werden. • Konsultiere vor dem Aufstellen die zuständige Behörde. - Seite 14 Traditionelle Sauna SHADOW L Vorbereitung zum Aufbauen der Sauna: Montiere das Produkt nur in Innenräumen auf einer ebenen, stabilen und waagerechten Fläche. Für eine bessere Stabilität, Standsicherheit empfehlen wir das Produkt auf ein Fundament oder ähnliches zu stellen. Für diese Arbeitsschritte sind min. 2 Personen erforderlich.
- Seite 15 Traditionelle Sauna SHADOW L Schritt 2: Montage der Glasscheiben Platziere die Glasseitenscheibe (5) und Glasfront (6) an den äußeren Leisten auf der Bodenplatte. Beachte, dass die Belüftungen der Glasscheibe (6) unten zur Bodenplatte zeigen. Schiebe beide Glaswände in der Nut direkt bis an die Seiten- und Rückwand. (siehe Markierung) Schritt 3: Montage des Saunadachs Positioniere das Saunadach (4) oben auf den Leisten der Seiten- und Rückwand.
- Seite 16 Traditionelle Sauna SHADOW L Schritt 4: Montage der Sitzbankauflage Positioniere die Sitzbankauflage (11) vor der großen Glasscheibe und schiebe diese bis an die Rückwand. Verschraube die Sitzbankauflage von hinten mit der Rückwand. Ø4x60 (2x) Schritt 5: Montage der Verkleidung und Unterkonstruktion der Sitzfläche Verschraube die Unterkonstruktion (9 / 10), anschließend montiere die Frontverkleidung (8) vor die...
- Seite 17 Traditionelle Sauna SHADOW L Schritt 6: Montage der Entlüftung und der Sitzflächen Verschraube die Kabinenentlüftung (26) unter dem Saunadach. Platziere die Sitzfläche (14) auf der oberen Auflage. Platziere die Sitzfläche (12) auf der unteren Auflage. Die Sitzflächen müssen nicht verschraubt werden.
- Seite 18 Traditionelle Sauna SHADOW L Schritt 8: Montage des Ofenschutzgitters Montiere und verschraube das Ofenschutzgitter (16 / 17 / 18 / 19). Platziere das Ofenschutzgitter in der Saunakabine. Ø4x30 (24x) 18 4x 17 2x 16 2x 19 2x Schritt 9: Platziere den Ofen im Ofenschutzgitter Schließe das Netzkabel nach Verdrahtungsplan an den Saunaofen an.
- Seite 19 Traditionelle Sauna SHADOW L Schritt 10: Montage und Anschluss der Saunalampe Schraube das Leuchtmittel (max. 40 W, E27, nicht im Lieferumfang enthalten) in die Lampenfassungen. Achtung: Lass die Installation der Saunalampe von einer qualifizierten Elektrofachkraft durchführen. Verschraube die Saunalampe (22) hinten an der Seitenwand, dort ist eine Kabeldurchführung für das Netzkabel.
- Seite 20 Traditionelle Sauna SHADOW L Schritt 12: Montage der Gummidichtung Drücke von außen die Gummidichtung (27) in die Nut (zwischen Saunawand und Glasscheibe). Dichtungs- gummi Schritt 13: Thermometer und Sanduhr anbringen Platziere das Thermometer und die Sanduhr an der gewünschten Position an der Wand. Wir empfehlen an der Wand gegenüber dem Ofen.
-
Seite 21: Saunaofen Modell: Sca-45
Traditionelle Sauna SHADOW L 5.3. Saunaofen Modell: SCA-45 Allgemeines Anleitung bezieht sich auf den Saunaofen. Diese enthält wichtige Informationen zur Montage, Bedienung und Verwendung. Lese die Anleitung, insbesondere die Sicherheitshinweise und die Bedienung sorgfältig vor dem Aufbau und der Inbetriebnahme des Saunaofens durch und bewahre diese sorgsam auf. Benutze den Saunaofen nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. -
Seite 22: Installation Und Elektrischer Anschluss Vom Saunaofen
Traditionelle Sauna SHADOW L • Die Gewährleistungsansprüche für elektrische Saunaöfen erstreckt sich nicht auf die unsach- gemäße Verwendung von Saunasteinen, die Verwendung von zu kleinen Saunasteinen, die die Belüftung der Sauna blockieren und andere Behinderungen der Belüftung der Sauna durch die Ansammlung anderer Gegenstände beeinträchtigt. - Seite 23 Traditionelle Sauna SHADOW L Anschlussplan L1 L2 L3: Anschluss der Phasen L1 L2 L3 Neutralleiter 380 V 3N ~ / 415 V 3N ~ Erdungsanschluss • Münden der Anschluss oder die Kabel höher als 1000 mm über dem Saunaboden oder der Sauna- wände, müssen diese mindestens eine Temperatur von 170 °C aushalten.
-
Seite 24: Lampen Anschließen
Traditionelle Sauna SHADOW L Lampen anschließen Lampen der Sauna können in der Anschlussdose mit angeschlossen werden. Diese können den gleichen Querschnitt der Anschlusskabel wie beim Saunaofen verwenden. Achtung: Die oberen Schrauben müssen fest angezogen sein, die Mindestabstände zwischen Schrauben- kopf und Wand müssen 3 mm betragen. -
Seite 25: Erstinbetriebnahme
Traditionelle Sauna SHADOW L • Verbrennungsgefahr: Für den Austausch der Glühbirne, lass zuerst die Saunakabine und die Glühbirne abkühlen. • Verbrühungsgefahr: Zum heißen aufgewärmten Saunaofen min. 30 cm Abstand halten. • Verbrühungsgefahr: Kein Wasser auf die Saunasteine gießen, wenn sich jemand in direkter Nähe des Saunaofens befindet. -
Seite 26: Betrieb
Traditionelle Sauna SHADOW L 6.3. Betrieb Achtung! Bitte informiere dich bei den Brandschutzbehörden über die Verwendung von Brandmauern und Isolierungen. Die Lüftungsöffnungen dürfen nicht isoliert werden. • Die Sauna bietet Platz für max. 3 Personen. • Stelle immer die Auffangschale unter den Saunaofen, damit überschüssiges Wasser z.B. vom Aufguss aufgefangen werden kann. -
Seite 27: Saunasteine Und Saunaaufguss
Traditionelle Sauna SHADOW L Zeitschaltuhr Zeitschaltuhr ist der „Ausschalter“ für den Saunaofen, dieser muss genau auf „0“ stehen, damit dieser ausgeschaltet ist. Durch den Drehregler wird die Heizzeit eingestellt. Zeitspanne 0 = Aus 1 = 30 min 2 = 60 min... -
Seite 28: Saunaempfehlungen
Traditionelle Sauna SHADOW L Wassereigenschaft Wirkung Empfehlung Humusgehalt Farbe, Geschmack, Ablagerungen <12 mg/l Farbe, Geruch, Geschmack, Eisengehalt <0,2 mg/l Ablagerungen Wasserhärte: Die wichtigsten Stoffe Mn: <0,05 mg/l Ca: sind: Mangan (Mn) und Kalk, d.h. Ablagerungen <100 mg/l Kalzium (Ca). Gechlortes Wasser Gesundheitsschädlich... -
Seite 29: Wartung Und Pflege
Traditionelle Sauna SHADOW L Fehler Mögliche Ursache Lösung • Die Zeitschaltuhr steht nicht • Die Zeitschaltuhr genau auf „0“ Der Saunaofen schaltet nicht aus genau auf „0“ stellen • Die Zeitschaltuhr wurde über • Die Zeitschaltuhr genau auf „0“ die 0-Stellung hinaus gedreht stellen •... -
Seite 30: Demontage
Traditionelle Sauna SHADOW L Desinfektionsmittel sind stark ätzend! Beachte die Vorgaben vom Reinigungsmittel- bzw. Desinfektionsmittelherstellers. Trage beim Reinigen Schutzhandschuhe. Achtung! Die Saunakabine darf nicht Innen lackiert, lasiert oder imprägniert werden. Teile aus Holz (z.B. Sitzbänke, Schutzgitter etc.) die im Inneren der Saunakabine verwendet werden dürfen auch nicht lackiert, lasiert oder imprägniert werden. -
Seite 31: Elektro- Und Elektronikgeräte - Informationen Für Private Haushalte
Traditionelle Sauna SHADOW L 11. Elektro- und Elektronikgeräte - Informationen für private Haushalte Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. - Seite 32 Traditionelle Sauna SHADOW L Home Deluxe GmbH Schanzeweg 2 32312 Lübbecke Deutschland Tel.: +49 (0)5743 6181-0 www.home-deluxe-gmbh.de GA-030-00-SHADOW L 2022/12 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
