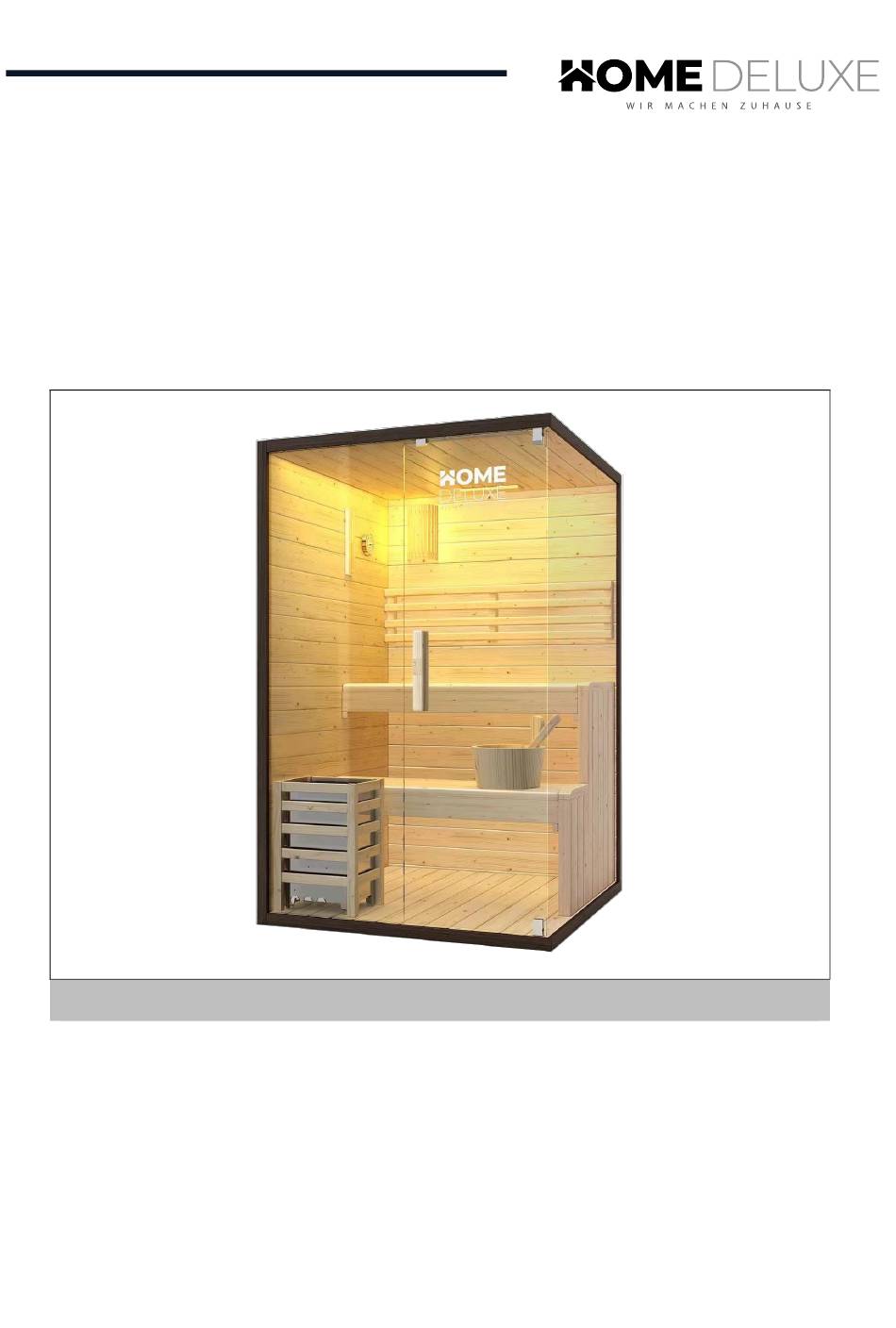

- Seite 1 Gebrauchsanweisung Traditionelle Sauna SHADOW M Original-Gebrauchsanweisung ACHTUNG: Vor der Montage und Inbetriebnahme die Anleitung vollständig und sorgfältig lesen. Sie enthält wichtige Informationen zur Montage und Verwendung.
-
Seite 2: Inhaltsverzeichnis
Traditionelle Sauna SHADOW M WICHTIG: FÜR SPÄTERE BEZUGNAHME AUFBEWAHREN. SORGFÄLTIG LESEN! Inhaltsverzeichnis Allgemeines ..........................3 1.1. Produktübersicht ........................3 1.2. Generelle Hinweise ........................3 1.3. Gewährleistung.........................3 Informationen zur Gebrauchsanweisung .................4 2.1. Informationen zur Übersetzung ....................4 2.2. Verfügbarkeit der Gebrauchsanweisung ..................4 2.3. Zielgruppen der Gebrauchsanweisung ..................4 2.4. -
Seite 3: Allgemeines
Elektro- und Elektronikgeräte - Informationen für private Haushalte ........29 Liebe Kundin und lieber Kunde, vielen Dank, dass Du dich für ein Produkt der Home Deluxe GmbH entschieden hast. Wir wünschen dir viel Freude mit deiner neuen „Traditionellen Sauna SHADOW M“. -
Seite 4: Informationen Zur Gebrauchsanweisung
Das Symbol erklärt die Konformität des Produktes mit den geltenden Anforderungen, die die Europäische Gemeinschaft an uns stellt. Die aktuelle Konformitätserklärung ist auf Anfrage bei der Home Deluxe GmbH erhältlich. Gebrauchsanweisung beachten Das Symbol weist darauf hin, dass vor der Montage/Installation und/oder der Bedienung vom Produkt die Gebrauchsanweisung sorgfältig gelesen werden muss. -
Seite 5: Allgemeines Zur Gebrauchsanweisung
Das Symbol weist darauf hin, dass das Produkt mit Wechselstrom betrieben wird. 2.5. Allgemeines zur Gebrauchsanweisung Die Gebrauchsanweisung bezieht sich auf die Traditionelle Sauna SHADOW M. Diese enthält wichtige Informationen zur Montage, Betrieb, Wartung und Reinigung. Die Gebrauchsanweisung, insbesondere die Sicherheitshinweise müssen sorgfältig vor der Inbetriebnahme des Produkts gelesen werden, bewahre die... - Seite 6 Traditionelle Sauna SHADOW M Gefahr für Kinder • Halte Kinder von Verpackungsmaterialien fern. Es besteht u.a. Erstickungsgefahr! • Kinder dürfen nicht in und auf dem Produkt spielen. • Halte Kinder von der Sauna und dem Saunaofen fern. • Stelle das Produkt nicht direkt oder in unmittelbarer Nähe eines Spielbereiches auf.
-
Seite 7: Produktmerkmale
Traditionelle Sauna SHADOW M 3. Produktmerkmale 3.1. Technische Daten Sauna Saunaofen Material Fichtenholz Anschlussspannung 220 – 240 V AC Maße (B x H x T) 1200 x 1900 x 1200 mm Frequenz 50 - 60 Hz Wandstärke Rückwand ca. 44 mm Saunaofen 3.6 KW... -
Seite 8: Produktbeschreibung

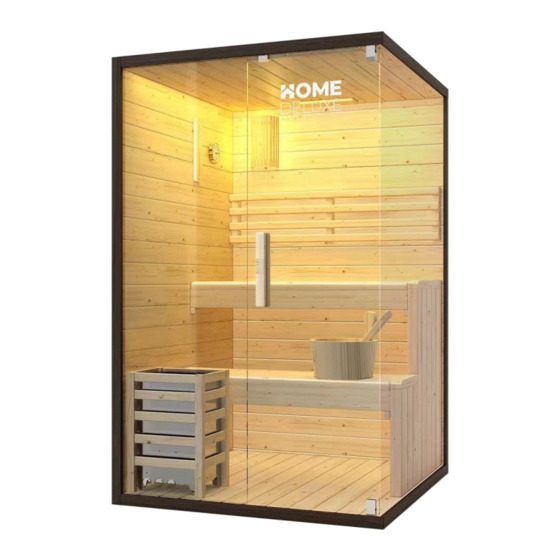

Traditionelle Sauna SHADOW M 3.2. Produktbeschreibung Das Produkt aus Fichtenholz ist für den Aufbau und einer Nutzung in Innenräumen geeignet. Für ein angenehmes und wohltuendes Gefühl sorgen der effiziente Saunaofen und die Frontgestaltung aus Einscheibensicherheitsglas, dieses sorgt für eine ideale Entspannung und Regeneration. - Seite 9 Traditionelle Sauna SHADOW M 10 11 Nr. Beschreibung Anzahl Abbildung Bodenplatte (1179 x 1179 x 39 mm) Rückwand (1900 x 1186 x 44 mm) Seitenwand (1900 x 1200 x 44 mm) Saunadach (1179 x 1179 x 44 mm) Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke...
- Seite 10 Traditionelle Sauna SHADOW M Nr. Beschreibung Anzahl Abbildung Glasseitenwand (1837 x 1151 x 8 mm) Glasfront (1837 x 543 x 8 mm) Glastür (1803 x 594 x 8 mm) Frontverkleidung Sitzbank unten (1088 x 90 x 20 mm) Unterkonstruktion Sitzbank (1088 x 90 x 20 mm) 10.
- Seite 11 Traditionelle Sauna SHADOW M Nr. Beschreibung Anzahl Abbildung 19. Leisten Ofenschutzgitter (377 x 33 x 20 mm) 20. Türgriff komplett Außen (300 x 40 x 40 mm) Innen (270 x 40 x 40 mm) 21. Lampenschutzgitter (300 x 142 x 105 mm) 22.
-
Seite 12: Montage Der Sauna
Traditionelle Sauna SHADOW M 5. Montage der Sauna Aufstellort Aufstellen der Sauna ist ggf. durch Bauvorschriften geregelt. Die Genehmigung zum Auf- stellen kann dir bei Verstößen gegen Aufstellbedingungen von der Behörde entzogen werden. • Konsultiere vor dem Aufstellen die zuständige Behörde. - Seite 13 Traditionelle Sauna SHADOW M Vorbereitung zum Aufbauen der Sauna: Montiere das Produkt nur in Innenräumen auf einer ebenen, stabilen und waagerechten Fläche. Für eine bessere Stabilität, Standsicherheit empfehlen wir das Produkt auf ein Fundament oder ähnliches zu stellen. Für diese Arbeitsschritte sind min. 2 Personen erforderlich.
- Seite 14 Traditionelle Sauna SHADOW M Schritt 2: Montage der Glasscheiben Platziere die Glasseitenscheibe (5) und Glasfront (6) an den äußeren Leisten auf der Bodenplatte. Beachte, dass die Belüftungen der Glasscheibe (6) unten zur Bodenplatte zeigen. Schiebe beide Glaswände in der Nut direkt bis an die Seiten- und Rückwand. (siehe Markierung) Schritt 3: Montage des Saunadachs Positioniere das Saunadach (4) oben auf den Leisten der Seiten- und Rückwand.
- Seite 15 Traditionelle Sauna SHADOW M Schritt 4: Montage der Sitzbankauflage Positioniere die Sitzbankauflage (11) vor der großen Glasscheibe und schiebe diese bis an die Rückwand. Verschraube die Sitzbankauflage von hinten mit der Rückwand. Ø4x60 (2x) Schritt 5: Montage der Verkleidung und Unterkonstruktion der Sitzfläche Verschraube die Unterkonstruktion (9 / 10), anschließend montiere die Frontverkleidung (8) vor die...
- Seite 16 Traditionelle Sauna SHADOW M Schritt 6: Montage der Entlüftung und der Sitzflächen Verschraube die Kabinenentlüftung (26) unter dem Saunadach. Platziere die Sitzfläche (14) auf der oberen Auflage. Platziere die Sitzfläche (12) auf der unteren Auflage. Die Sitzflächen müssen nicht verschraubt werden.
- Seite 17 Traditionelle Sauna SHADOW M Schritt 8: Montage des Ofenschutzgitters Montiere und verschraube das Ofenschutzgitter (16 / 17 / 18 / 19). Platziere das Ofenschutzgitter in der Saunakabine. Ø4x30 (24x) 18 4x 16 2x 17 2x 19 2x Schritt 9: Platziere den Ofen im Ofenschutzgitter Schließe das Netzkabel nach Verdrahtungsplan an den Saunaofen an.
- Seite 18 Traditionelle Sauna SHADOW M Schritt 10: Montage und Anschluss der Saunalampe Schraube das Leuchtmittel (max. 40 W, E27, nicht im Lieferumfang enthalten) in die Lampenfassungen. Achtung: Lass die Installation der Saunalampe von einer qualifizierten Elektrofachkraft durchführen. Verschraube die Saunalampe (22) hinten an der Seitenwand, dort ist eine Kabeldurchführung für das Netzkabel.
- Seite 19 Traditionelle Sauna SHADOW M Schritt 12: Montage der Gummidichtung Drücke von außen die Gummidichtung (27) in die Nut (zwischen Saunawand und Glasscheibe). Dichtungs- gummi Schritt 13: Thermometer und Sanduhr anbringen Platziere das Thermometer und die Sanduhr an der gewünschten Position an der Wand. Wir empfehlen an der Wand gegenüber dem Ofen.
-
Seite 20: Saunaofen: Model Jm
Traditionelle Sauna SHADOW M 5.3. Saunaofen: Model JM Allgemeines Anleitung bezieht sich auf den Saunaofen. Diese enthält wichtige Informationen zur Montage, Bedienung und Verwendung. Lese die Anleitung, insbesondere die Sicherheitshinweise und die Bedienung sorgfältig vor dem Aufbau und der Inbetriebnahme des Saunaofens durch und bewahre diese sorgsam auf. Benutze den Saunaofen nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. -
Seite 21: Installation Und Elektrischer Anschluss Vom Saunaofen
Traditionelle Sauna SHADOW M • Die Gewährleistungsansprüche für elektrische Saunaöfen erstreckt sich nicht auf die unsach- gemäße Verwendung von Saunasteinen, die Verwendung von zu kleinen Saunasteinen, die die Belüftung der Sauna blockieren und andere Behinderungen der Belüftung der Sauna durch die Ansammlung anderer Gegenstände beeinträchtigt. - Seite 22 Traditionelle Sauna SHADOW M Anschlussplan Anschluss der Phase Neutralleiter Erdungsanschluss • Münden der Anschluss oder die Kabel höher als 1000 mm über dem Saunaboden oder der Sauna- wände, müssen diese mindestens eine Temperatur von 170 °C aushalten. Elektrogeräte, die höher als 1000 mm vom Saunaboden angebracht werden, müssen für den Gebrauch bei 125 °C Umgebungs-...
-
Seite 23: Anwendung
Traditionelle Sauna SHADOW M 6. Anwendung 6.1. Sicherheitshinweise Folgende Informationen für die Sicherheit und der Gesundheit müssen sorgfältig gelesen werden. Verletzungsgefahr Unsachgemäßer Umgang beim Betrieb kann zu Verletzungen führen • Es dürfen keine Veränderungen am Produkt vorgenommen werden. • Vergewissere dich vor dem Einschalten des Saunaofens, dass keine Gegenstände auf dem Produkt gestapelt sind und sich in einem sicheren Abstand befinden. -
Seite 24: Erstinbetriebnahme
Traditionelle Sauna SHADOW M • Beschädigungsgefahr • Kontrolliere vor jeder Benutzung und in regelmäßigen Abständen alle Befestigung und des Produkts auf sichtbare Schäden. Achte dabei besonders auf tragende Komponenten. Bei Materialveränderungen oder Beschädigungen nimm das Produkt außer Betrieb. Kontaktiere den Hersteller, seinen Kundendienst, um weitere Anweisungen und ggf. Ersatzteile zu erhalten. -
Seite 25: Bedienelemente
Traditionelle Sauna SHADOW M 6.4. Bedienelemente Temperaturregelung Der Saunaofen kann je nach Größe der Saunakabine in 30 bis 60 Minuten die voreingestellte Temperatur erreichen, dieses kann durch das Thermostat auf die für dich angenehme Temperatur regelt werden. Ein Thermostat mit dreiphasigem Anschluss kann die Aufrechterhaltung einer angenehmen Temperatur in der Saunakabine gewährleisten. -
Seite 26: Saunaempfehlungen
Traditionelle Sauna SHADOW M Saunaaufguss • Beim Aufheizen bzw. erwärmen der Saunakabine wird die Luft trocken. Ein Aufguss mit einer angemessene Menge Wasser auf den heißen Saunasteinen bringt die Luftfeuchtigkeit auf das richtige Niveau und die Haut verspürt die Auswirkungen der erhöhten Feuchtigkeit. -
Seite 27: Fehlerbehebung
Traditionelle Sauna SHADOW M 7. Fehlerbehebung Wenn im Betrieb des Produkts Störungen auftreten, überprüfe bitte folgende Fehlerursachen anhand der folgenden Tabelle. Lässt sich die Störung nicht beheben wende dich bitte an den Kundenservice: Fehler Mögliche Ursache Lösung • Die Sauna steht auf einem •... -
Seite 28: Demontage
Traditionelle Sauna SHADOW M • Spritze das Holz (Wände und Sitzbänke) in der Saunakabine mit Wasser ab. • Oberflächen aus Holz mit einem feuchten Tuch abwischen. • Die Sitzflächen, abhängig von der Nutzung, mindestens 1x jährlich mit feinem Schleifpapier bearbeiten. -
Seite 29: Elektro- Und Elektronikgeräte - Informationen Für Private Haushalte
Traditionelle Sauna SHADOW M 11. Elektro- und Elektronikgeräte - Informationen für private Haushalte Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. - Seite 30 Traditionelle Sauna SHADOW M Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 31 Traditionelle Sauna SHADOW M Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 32 Traditionelle Sauna SHADOW M Home Deluxe GmbH Schanzeweg 2 32312 Lübbecke Deutschland Tel.: +49 (0)5743 6181-0 www.home-deluxe-gmbh.de GA-031-00-SHADOW M 2022/12 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
