Shuttle XPC Installationsanleitung Seite 16

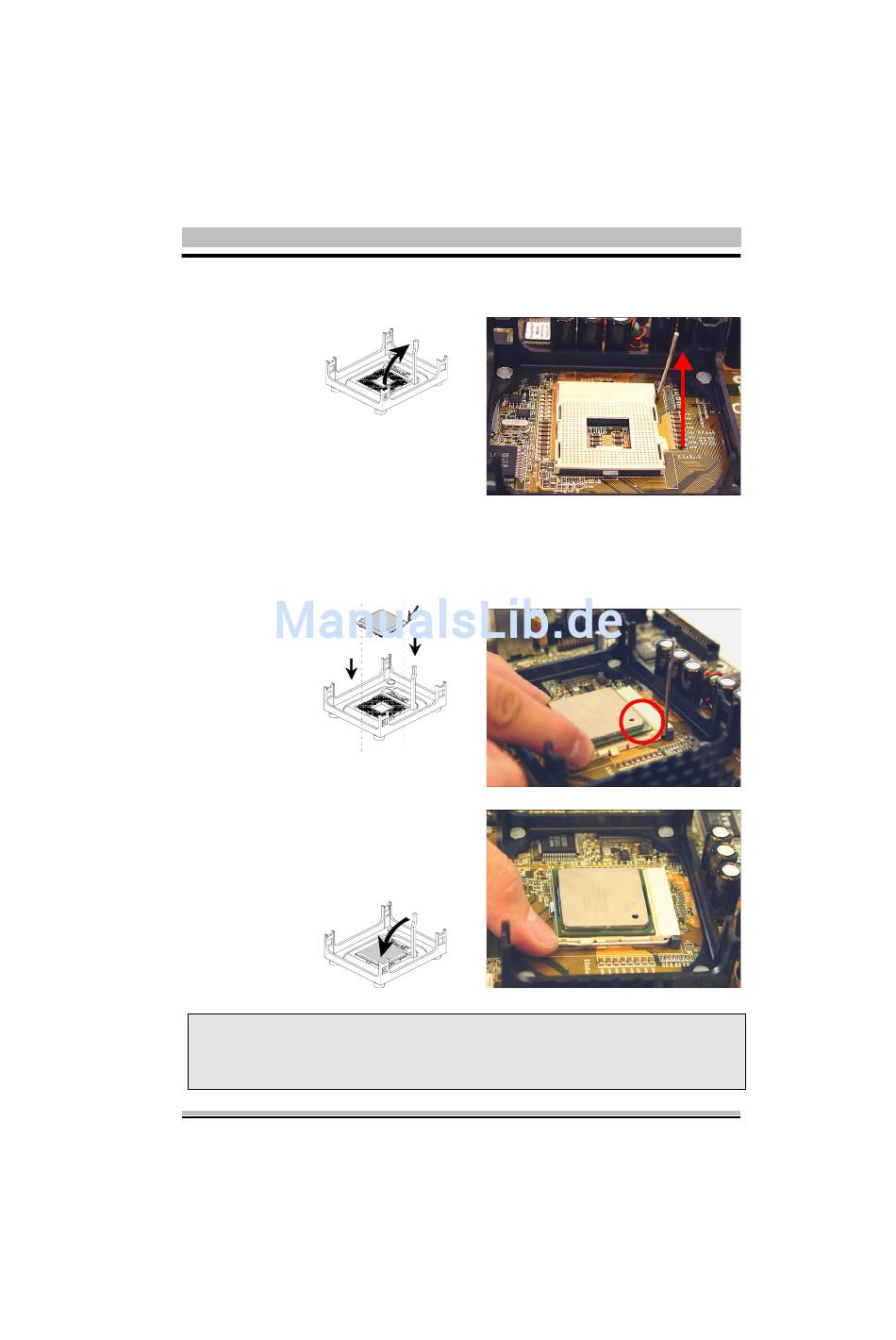

4. Den Hebel der CPU-Fassung um 90 Grad anheben.
Hebel der CPU-Fassung um 90
Grad anheben.
5. Suchen Sie den Pin 1 an dem Sockel, oder einen schwarzen Punkt
bzw eine angeschnittene Ecke auf der Oberfläche der CPU. Danach
den Pin 1 an der Eckmarkierung ausrichten und die CPU in die Fassung
einsetzen.
CPU-Pin 1 und Eckmarkierung
6. Den Hebel der CPU-Halterung
umlegen um die CPU Installation
beenden.
Hinweis:Der Pin 1 der CPU-Halterung muß an der CPU-Eckmarkierung
ausgerichtet werden, da sonst möglicherweise einige Pins der
CPU beschädigt werden könnten
