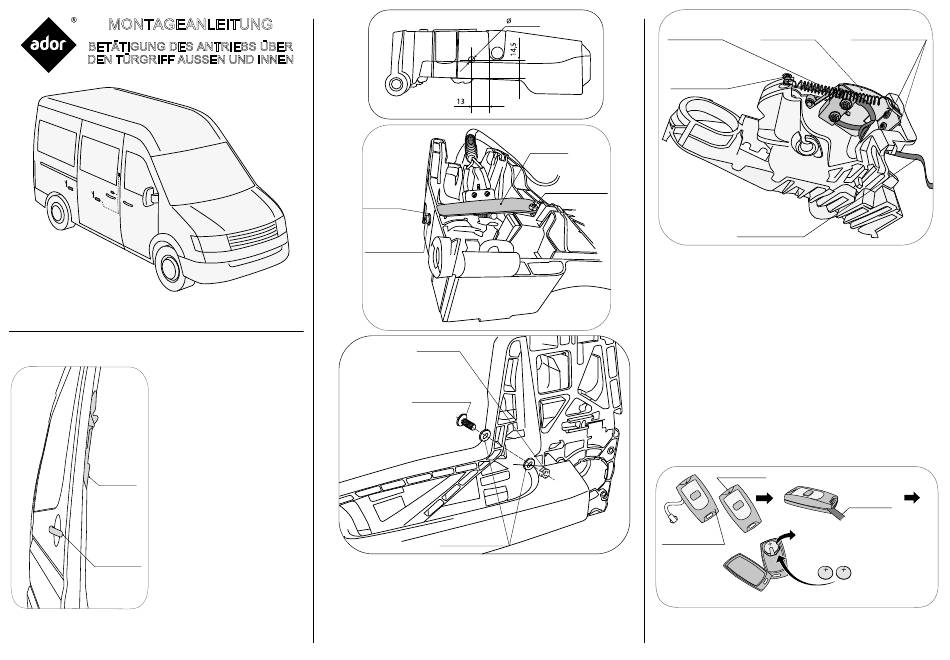

ADOR SPRINTER 907 Montageanleitung

MONTAGEANLEITUNG
BETÄTIGUNG DES ANTRIEBS ÜBER
DEN TÜRGRIFF AUSSEN UND INNEN
https://www.youtube.com/watch?v=Pxbs1dykkQg
MERCEDES SPRINTER (907)
Lösen Sie den Außengriff der
Schiebetür.
Ziehen Sie den
äußeren Griffmechanismus
heraus und lösen Sie die
beiden Bowdenzüge.
Türgriff innen
Türgriff aussen
Abb. 1
U-Scheibe
Blechschraube
ST 4,2x13
Abb. 2
Mutter M3
Schraube М3х20
U-Scheibe
Abb. 3
Bohren Sie ein Loch Ø 3 mm, Abb. 1. Befestigen sie die
Halterung des Türschalters mit der Blechschraube
ST 4,2x13, Abb. 2 und mit der Schraube M3x20, Abb. 3.
Bauen Sie den äußeren Griffmechanismus wieder ein.
3 mm
Zugfeder
Bohrschraube
ST 2,2 х 9,5
Halterung des
Türschalters
Schraube М3х20
Abb. 4
Nehmen sie den Innengriff der Schiebetür ab.
Schrauben sie die Halterung des Türschalters
mit zwei Bohrschrauben ST 2,2 x 9,5 an, Abb. 4.
Schrauben sie eine Bohrschraube ST 2,2 x 9,5 zur
Befestigung der Zugfeder ein, wie in Abb. 4 gezeigt.
Überprüfen sie die Funktion der Zugfeder indem sie den
Hebel betätigen.
Bauen sie den inneren Griffmechanismus wieder ein.
Empfohlener Batteriewechsel vor Inbetriebnahme
Sender (in der Tür)
Abb. 5
Entfernen Sie die untere Abdeckung im Sender und
der Fernbedienung. Batterietyp CR2016 3V, je 2 Stück
Bohrschraube
Halterung des
ST 2,2 х 9,5, 2 Stück
Türschalters
Kabelbaum
Fernbedienung
Kunststoffkeil
Entfernen Sie die Batterien
und legen Sie neue Batterien ein.
