Rego-fix 3D-EdgeMaster Betriebsanleitung Seite 9

Abbildung 6
0
10 10
20 20
30 30
40 40
50 50
3D-EdgeMaster
IP 67
100 100

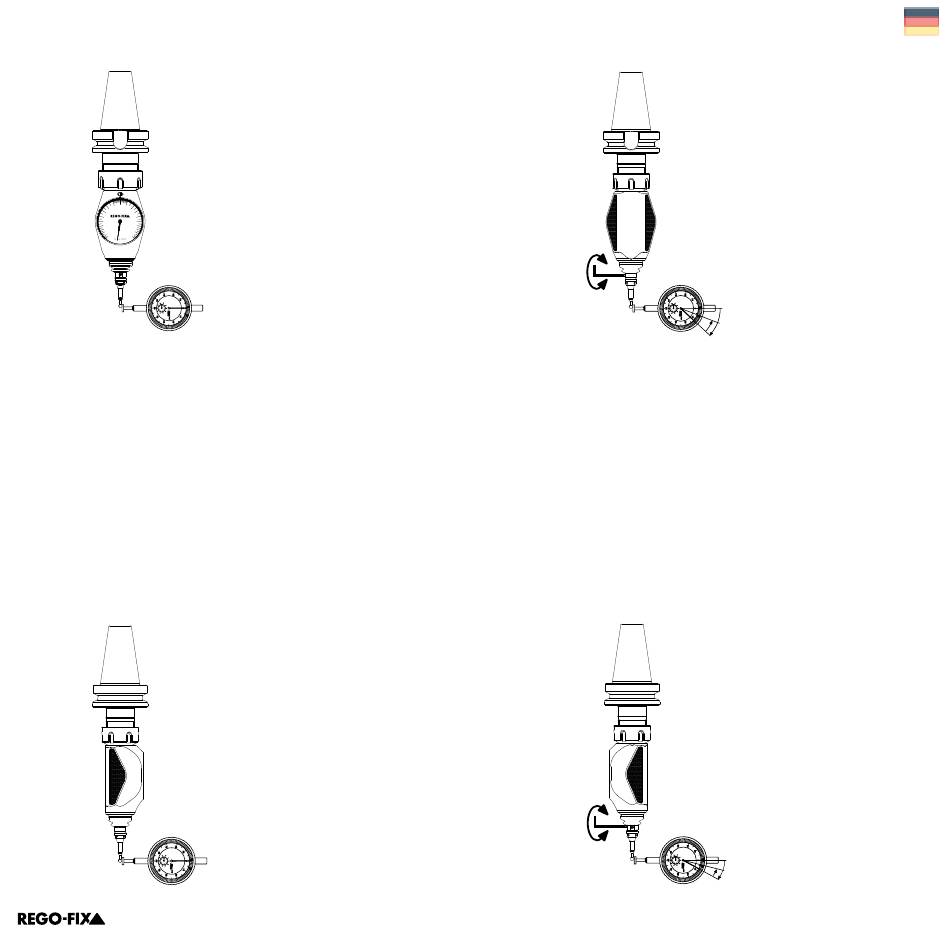

Einstellung der Y-Achse
/ / 3D-EdgeMaster um 90° drehen (die Uhr des 3D-EdgeMasters steht jetzt in Richtung zur Messuhr) (s. Abb. 8)
/ / Messuhr auf „0" stellen
/ / 3D-EdgeMaster um 180° drehen. Die Messuhr zeigt die Abweichung in der Y-Achse (im hier gezeigten Fall 0,08 mm)
(s. Abb. 9)
/ / Mit dem mitgelieferten Innensechskantschlüssel die Verstellschraube um die halbe Abweichung nachstellen (in diesem
Fall 0,04 mm). Y-Achse ist eingestellt
/ / Anschliessend die X-Achse sicherheitshalber nochmals prüfen und eventuell erneut korrigieren
Abbildung 8
Betriebsanleitung 3D-EdgeMaster
Abbildung 7
Abbildung 9
25
