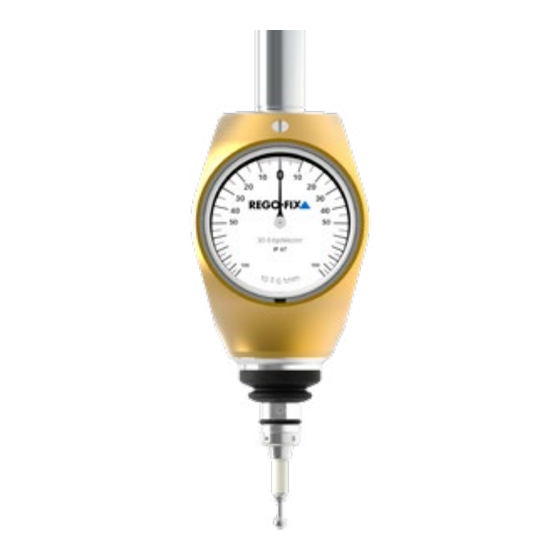

Rego-fix 3D-EdgeMaster Betriebsanleitung
Inhaltsverzeichnis
Inhaltszusammenfassung für Rego-fix 3D-EdgeMaster
- Seite 1 3D-EdgeMaster IP 67 3D-EdgeMaster...
- Seite 3 Betriebsanleitung 3D-EdgeMaster Betriebsanleitung 3D-EdgeMaster...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Betriebsanleitung 3D-EdgeMaster 1. 3D-EdgeMaster einspannen und Rundlaufkontrolle 2. Antasten des Werkstücks 3. Tasteinsätze 4. Rundlauf justieren 5. Messweg kalibrieren 6. Messen... -
Seite 6: Betriebsanleitung 3D-Edgemaster
/ / Antastfläche/Werkstückkante im rechten Winkel anfahren (s. Abb. 3). Beim Antasten darf die Tastkugel nicht an der Werk- stückkante entlang gefahren werden (führt zu falschen Ergebnissen). Das Ziffernblatt vor dem Antasten an das Werkstück in das Blickfeld des Bedieners drehen. Falls irrtümlich nach dem Anfahren der 3D-EdgeMaster gedreht wird, muss der Antastvorgang wiederholt werden... - Seite 7 IP 67 Tasteinsatz mit Rundlaufjustierung Sollbruchstelle Aufnahmebuchse Tastkugel Abbildung 2 3D-EdgeMaster 3D-EdgeMaster IP 67 IP 67 V = 2.00 mm Effektive Tasterlänge (TL) = Gesamtlänge (L) – Vorlauf (V = 2,00mm). Abbildung 3 Antasten senkrecht 90° zur jeweiligen 90° Antastfläche Betriebsanleitung 3D-EdgeMaster...
-
Seite 8: Tasteinsätze
/ / Anfahren, bis die Messuhr reagiert / / Messuhr auf „0“ stellen (s. Abb. 6) / / 3D-EdgeMaster um 180° drehen. Die Messuhr zeigt die Abweichung in der X-Achse (im hier gezeigten Fall 0,12 mm) (s. Abb. 7) / / Mit dem mitgelieferten Innensechskantschlüssel die Verstellschraube um die halbe Abweichung nachstellen (in diesem Fall 0,06 mm). - Seite 9 / / 3D-EdgeMaster um 90° drehen (die Uhr des 3D-EdgeMasters steht jetzt in Richtung zur Messuhr) (s. Abb. 8) / / Messuhr auf „0“ stellen / / 3D-EdgeMaster um 180° drehen. Die Messuhr zeigt die Abweichung in der Y-Achse (im hier gezeigten Fall 0,08 mm) (s. Abb. 9) / / Mit dem mitgelieferten Innensechskantschlüssel die Verstellschraube um die halbe Abweichung nachstellen (in diesem...
-
Seite 10: Messweg Kalibrieren
5. Messweg kalibrieren / / 3D-EdgeMaster in Maschinenspindel einspannen / / Endmass 1. Seite anfahren, bis Zeiger in „0-Stellung“ / / Maschinensteuerung X-Achse „Nullen“ Abbildung 10 0-Stellung 3D-EdgeMaster IP 67 20 mm / / Endmass 2. Seite anfahren: VERFAHRWEG = ENDMASSLÄNGE (20 mm) in Maschinensteuerung eingeben / / Differenz: Zeigerstellung zur „0-Stellung“... -
Seite 11: Messen
/ / Bei der Berührung des Werkstückes darf die Tastkugel nicht an der Werkstückkante entlanggefahren werden Das Ziffernblatt vor dem Antasten an das Werkstück in das Blickfeld des Bedieners drehen. Falls irrtümlich nach dem Anfahren der 3D-EdgeMaster gedreht wird, muss der Antastvorgang wiederholt werden. Nur Tasteinsatz Art. Nr. 7515.00000 verwenden. - Seite 12 / / Anzeige der Steuerung (X-Achse) ablesen, z.B. 15,024 mm, und mit der X-Achse auf halben Wert, 7,512 mm, verfahren und Anzeige der Steuerung (X-Achse) auf „0,000“ setzen Y-Koordinate bestimmen: / / Mit der Y-Achse verfahren Sie in gleicher Weise wie in Kapitel 6 «Bohrungsmitte bestimmen» (X-Koordinate bestimmen) / / Position der Bohrungsmitte zur Maschine ist exakt ermittelt Betriebsanleitung 3D-EdgeMaster...
- Seite 13 / / Anzeigenwerte der Steuerung für X- und Y-Achse auf „0,000“ setzen / / Taster in X-Achse verfahren, z.B. um 200 mm (dx) / / Taster in Y-Achse verfahren, bis Werkstück berührt wird und 3D-EdgeMaster in „0-Stellung“ steht Abbildung 16 X 0.000...
- Seite 14 / / Taster in X-Achse verfahren, bis Werkstück berührt wird und 3D-EdgeMaster in „0-Stellung“ steht / / Anzeigenwert der Steuerung für X-Achse auf „0,000“ setzen / / Antasten der zu messenden Werkstückkante und verfahren in X-Achse, bis 3D-EdgeMaster in „0-Stellung“ steht / / Ablesen der ermittelten Länge auf der Anzeige (X-Achse) der Werkzeugmaschine...
