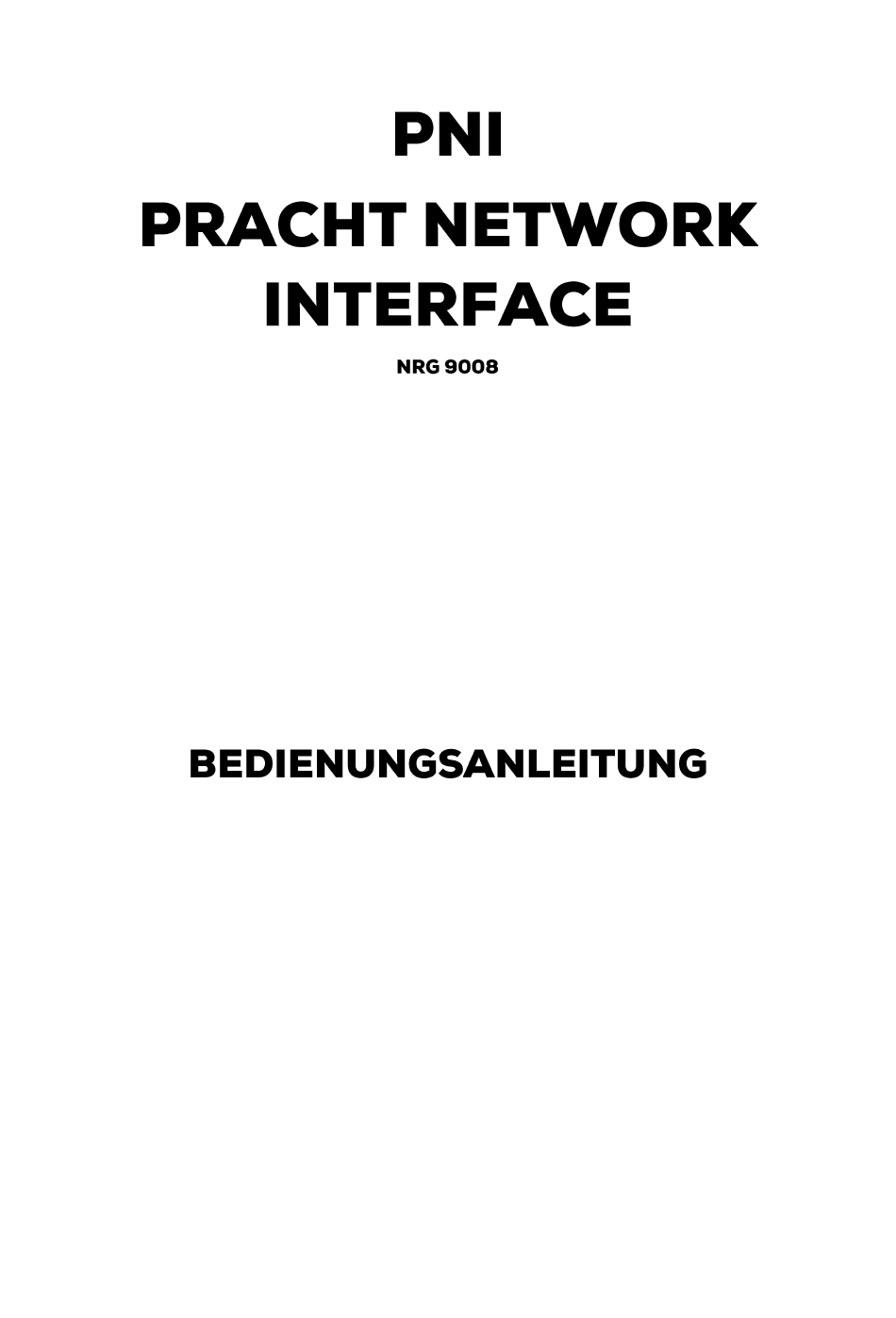

PRACHT Network Interface Bedienungsanleitung
Verwandte Anleitungen für PRACHT Network Interface
Inhaltszusammenfassung für PRACHT Network Interface
- Seite 1 Geeignet für NRG1002, NRG1012, NRG1022, NRG1032 ACHTUNG nicht für NRG1024 Stand: April 2022...
- Seite 2 HINWEISE ZU DIESEM DOKUMENT .............................. 2 SICHERHEIT, INSTALLATION UND BENUTZUNG ..........................2 WEITERE BENUTZUNGSHINWEISE ............................2 LIEFERUMFANG ................................... 3 ELEKTRISCHER ANSCHLUSS & MONTAGE ............................. 4 ANSCHLUSS PNI ..................................4 VERDRAHTUNG MODBUS ............................... 4 NETZWERKANSCHLUSS ................................4 MONTAGE ALPHA DOPPELLADER: ............................5 MONTAGE ALPHA MONO: ...............................
- Seite 3 Bitte bewahren Sie die Anleitung für die gesamte Nutzungsdauer des Moduls auf, um auch später darauf zugreifen zu können. PRACHT behält sich das Recht vor, die technische Dokumentation ohne Vorankündigung zu ändern oder zu korrigieren. Weiterhin besteht für PRACHT in keinerlei Hinsicht die Pflicht über eventuelle Änderungen der technischen Dokumentation zu informieren.
- Seite 4 Benötigt für Pos. Menge Bezeichnung ALPHA Doppellader ALPHA MONO PRACHT Network Interface Bedienungsanleitung Montageadapter „ALPHA MONO“ Abstandshalter Unterlegscheiben PA Zylinderschrauben M4x8mm Modbus Leitung 0,5mm² Silikonschlauch Kabelbinder Patchkabel Slim Cat.6A 0,25m RJ45 Buchse / LSA Einsatz Abschlusswiderstand 120Ω...
- Seite 5 Silikonschlauch verläuft. Zusätzlich ist die Modbus-Leitung am Kabelstrang der Wallbox zu fixieren wie in Abbildung 7 dargestellt. PRACHT übernimmt keinerlei Haftung bei unsachgemäßer Leitungsverlegung. Optional empfiehlt es sich bei RFID-Modul Hardwareversion 1.1 und 2 (zu erkennen am Aufkleber auf dem RFID-Modul) den in Abbildung 1 dargestellten 120Ω...
- Seite 6 Außerdem wird das Modul mit Hilfe der beiliegenden Befestigungselemente in der Wallbox befestigt. Die Montage unterscheidet sich je nach Typ der Wallbox wie folgt: Zur Montage des in den Wallboxen mit zwei Anschlusspunkten (Ladeleitungen) werden die beiliegenden Abstandshalter (Pos. 4) benötigt. Diese werden zunächst, wie in Abbildung 2 dargestellt, auf die bestehende Schraubenverbindung aufgeschraubt.
- Seite 7 Zur Montage des in der Wallbox ALPHA Mono wird der beiliegende Montageadapter benötigt. Zunächst werden, wie Abbildung 4 zu entnehmen, die beiden in der Wallbox vormontierten Sechskantmuttern gelöst und entfernt. Die montierten Schrauben, Gummiringe und Unterlegscheiben dürfen dabei nicht entfernt werden. Sechskant- muttern hier...
- Seite 8 Abbildung 7 Montageempfehlung Modbus Leitung Wallbox Alpha Abbildung 8 Empfehlung Verlegung Netzwerkleitung...
- Seite 9 Tabelle 1 Technische Daten des Nennspannung U Leistungsaufnahme [W] 0,72 Lager-/Transporttemperatur -20°C bis +80°C relative Luftfeuchtigkeit [%] max. 80 (nicht kondensierend) Abmessungen (B x H x T) 98 mm x 25mm x 63mm Gewicht [kg] 0,029 Montageort ALPHA WALLBOX Tür Innenseite Montageart Steckmontage Anschlussart...
- Seite 10 Die Funktionalität des RFID-Moduls bleibt durch die Erweiterung um das erhalten. Es kann weiterhin durch Auflegen einer validen RFID-Karte die Wallbox entsperrt werden und ein Ladevorgang gestartet werden. Sobald eine RFID-Karte an der Wallbox angelernt wurde, ist ein Sperrtimer aktiv, der die Wallbox ca. 30s nach dem Entsperren wieder in den Zustand „GESPERRT“ versetzt.
- Seite 11 Nachdem erfolgreichen Login in das Webinterface erscheint das Hauptmenü des wie in Abbildung 9 dargestellt. Abbildung 9 Hauptmenü Webinterface Dieses Hauptmenü enthält verschiedene Funktionalitäten die im Folgenden aufgelistet werden: ENTSPERREN – Ist eine RFID Karte am RFID-Modul angelernt (siehe Abschnitt KOMPATIBILITÄT RFID-MODUL) oder wurde die Wallbox über das gesperrt, muss der Ladepunkt vor der Nutzung entsperrt werden.
- Seite 12 Nachdem Ändern des Passwortes ist sicherzustellen, dass das Passwort notiert bzw. sicher gespeichert wurde, da ansonsten ein Aussperren aus dem Webinterface droht (Siehe Abschnitt FEHLERBEHEBUNG) Im Tab PRACHT wird ein News-Feed angezeigt. Zudem findet sich dort eine Weiterleitung zur PRACHT Homepage und von dort kann Kontakt zum Support aufgenommen werden.
- Seite 13 GESPERRT o In diesem Status ist kein Laden möglich. Ein Anschluss eines KFZ ist möglich. Erst mit dem ENTSPERREN des Ladepunktes schaltet das in den Status BEREIT, ANGESCHLOSSEN oder LADESTROM. BEREIT o Wird in diesem Status ein KFZ angeschlossen, springt der je nach Anforderung vom KFZ in den Status ANGESCHLOSSEN oder LADESTROM ANGESCHLOSSEN...
- Seite 14 Die Modbus TCP Schnittstelle verwendet den Port 502. Dabei spricht das standardmäßig die Modbus ID 1 an. Sollte die Modbus ID oder Baudrate im Vorfeld geändert worden sein, ist ein Reset des RFID-Moduls und ein Neustart der Wallbox notwendig. Modbus Standartwert Werte Typ Register...
- Seite 15 Ist mehr als ein im Netzwerk angemeldet erfolgt die Provisionierung der einzelnen -Module anhand ihrer IP-Adressen. Dabei wird dem vom DHCP-Server standardmäßig eine IP v4 Adresse zugewiesen. Dies erfordert erhöhte Kenntnisse in der Netzwerkinbetriebnahme und sollte nur von geschulten Fachpersonal vorgenommen werden. Die einzelnen sind nun nur noch über ihre im Netzwerk per DHCP vergebenen IP-Adressen erreichbar.
- Seite 16 Im Folgenden finden Sie eine Tabelle mit Fehlern die auftreten können, und die jeweilige Methode zur Fehlerbehebung. Wenn keine der Methoden funktioniert, kontaktieren Sie bitte unseren Support. FEHLERBESCHREIBUNG FEHLERBEHEBUNG Webinterface kann nicht aufgerufen werden Kann trotz wiederholter Eingabe der in Abschnitt BEDIENUNG aufgeführten URL, das Webinterface nicht aufgerufen werden, ist es nötig in der Weboberfläche des eingesetzten Routers nachzusehen, ob der...
- Seite 17 Die Entsorgung von Altgeräten und deren Zubehör erfolgt nach den nationalen und regionalen Vorschriften zur Entsorgung von Elektro- und Elektronikgeräten. Demnach dürfen diese nicht über den Haus- oder Sperrmüll entsorgt werden. PRACHT Industry GmbH Am Seerain 3, 35232 Dautphetal-Buchenau, Germany Tel.
