Inhaltszusammenfassung für PRACHT ALPHA MONO

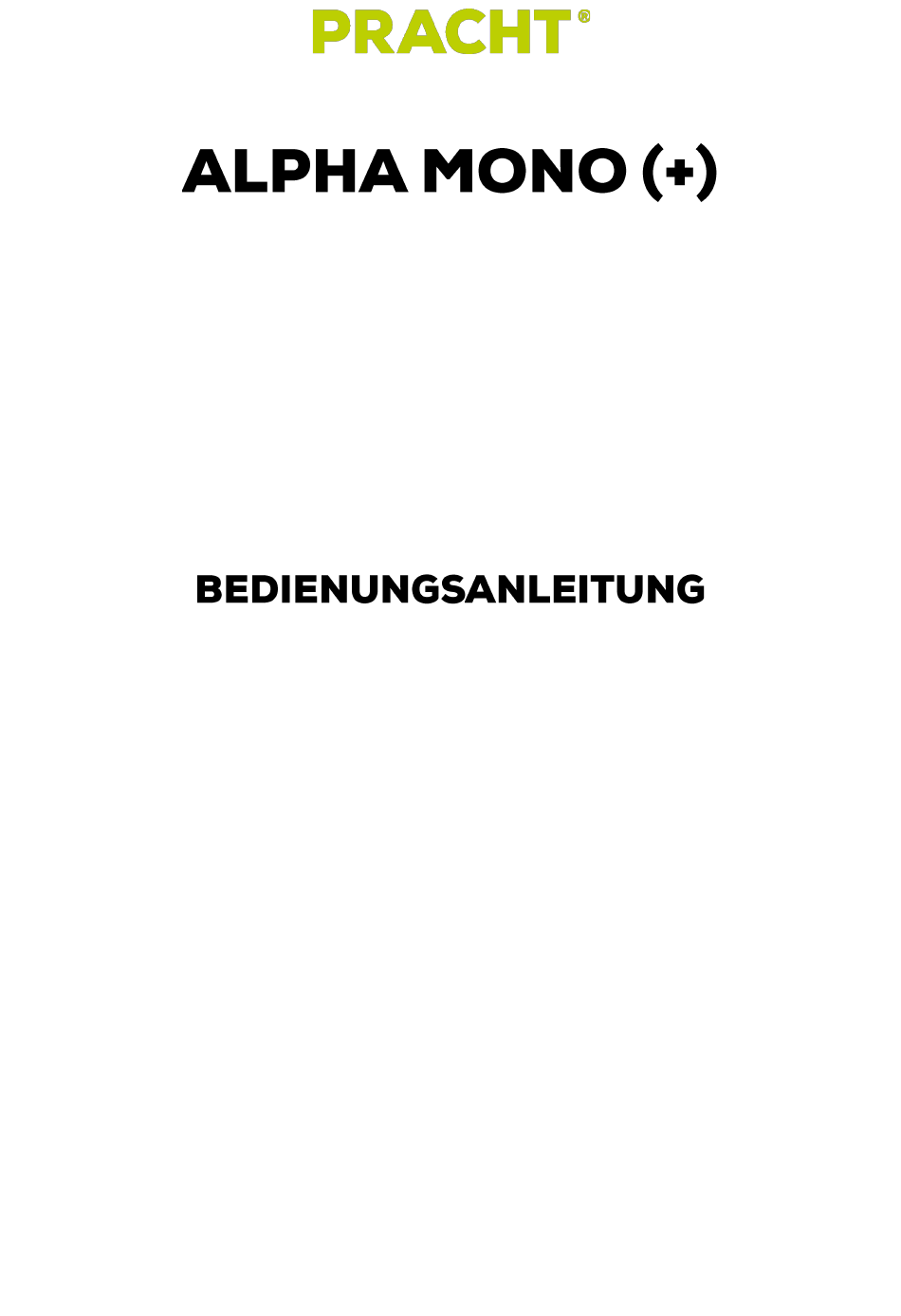

- Seite 1 (NRG1020 / NRG1030) Stand: April 2023...
- Seite 2 HINWEISE ZU DIESEM DOKUMENT .............................. 2 SICHERHEIT, INSTALLATION UND BENUTZUNG ..........................2 WEITERE BENUTZUNGSHINWEISE ............................3 LIEFERUMFANG ................................... 3 TECHNISCHE DATEN ..................................4 MONTAGE ....................................5 VORAUSSETZUNGEN ................................5 WANDMONTAGE ..................................5 ELEKTRISCHER ANSCHLUSS ................................6 ANSCHLUSS AN DAS STROMNETZ............................6 EINSTELLUNG DES MAXIMALEN STROMS ..........................
- Seite 3 Vor Montage und Benutzung der Wallbox muss die Anleitung durch den Installateur und jeden Benutzer vollständig durchgelesen und verstanden werden. Bitte bewahren Sie die Anleitung für die gesamte Nutzungsdauer der Wallbox auf, um auch später darauf zugreifen zu können. Beachten Sie außerdem die Bedienungsanleitung Ihres Elektrofahrzeugs. Die Wallbox ist nur geeignet für den Einsatz im privaten, sowie dem halböffentlichen Raum (z.B.
-
Seite 4: Bohrschablone
Reparaturarbeiten der Ladestation getroffen werden. Bitte wenden Sie sich diesbezüglich an den Hersteller des Defibrillators bzw. des Herzschrittmachers für weiterführende Informationen Unsachgemäße Verwendung kann zu schweren Verletzungen oder Tod führen, sowie das Fahrzeug oder die Ladestation • zerstören • Wallbox ALPHA MONO • Schlüssel • Steckbrücke (Jumper), vormontiert • Bedienungsanleitung • Bohrschablone •... - Seite 5 ALPHA – NRG1020 ALPHA – NRG1030 Ladeleistung Mode 3 [kW] pro Ausgang 3,7 (1-phasig) / 11 (3-phasig) 7,4 (1-phasig) / 22 (3-phasig) Ladeleistung Mode 3 [kW] gesamt 3,7 (1-phasig) / 11 (3-phasig) 7,4 (1-phasig) / 22 (3-phasig) Nennspannung U [V] 50Hz 230 (1-phasig) / 400 (3-phasig) max.
- Seite 6 Die Montage der Wallbox darf ausschließlich durch eine ausgebildete Elektrofachkraft vorgenommen werden. Vor Montage ist das Gerät gründlich auf Beschädigungen zu kontrollieren. Die Wallbox ist ausschließlich zur senkrechten Montage geeignet. Die Box darf Innen oder im geschützten Außenbereich, wie beispielsweise unter Vordächern, montiert werden. Die Umgebungstemperatur am Montageort muss im Bereich von -20°C bis +40°C liegen.
- Seite 7 Die Zuleitung der Wallbox ist während Montagearbeiten spannungsfrei zu schalten. Die Zuleitung muss korrekt abgesichert werden. 1. Die Zuleitung in die Box einziehen. 2. Die Zuleitung gemäß Abbildung 2 anschließen und diese anschließend mittels Kabelverschraubung zugentlasten und abdichten. Abbildung 2 Anschlussposition der Zuleitung Prüfen Sie mit Hilfe eines Messgerätes den elektrischen Anschluss und die Spannungen.
- Seite 8 Es gilt zu beachten, dass die Ladegeschwindigkeit im Wesentlichen von zwei Faktoren abhängig ist: 1. Höhe der maximalen Leistungsabgabe der Wallbox 2. Maximale Ladeleistung des Elektrofahrzeugs Vorzugsweise ist die Wallbox mit drei Phasen anzuschließen. Vor Inbetriebnahme ist der maximale Strom, den die Wallbox über die Zuleitung aufnimmt, mit Hilfe der beiliegenden Steckbrücke auf der Steuerplatine einzustellen.
- Seite 9 Prüfen Sie vor Inbetriebnahme den korrekten Sitz der Steckbrücke. Durch erhöhte Kabellänge der Zuleitung kann es außerdem erforderlich sein, den sich ergebenden Spannungsfall durch einen größeren Kabelquerschnitt zu kompensieren. 1. Vor Inbetriebnahme der Wallbox sind alle Fahrzeuge vom System zu trennen. 2.
- Seite 10 3 Sekunden pink blinkend RFID-Karte nicht bekannt / alle RFID-Karten erfolgreich gelöscht 3 Sekunden weiß RFID-Karte wurde angelernt gelb blinkend Gesamtleistung der Box über digitale Schnittstelle begrenzt hellblau blinkend Leistung eines Ladepunktes über digitale Schnittstelle begrenzt DC-Fehlerstrom >6mA, Fehlerstromsensor Fehler oder rot Leuchtend Verbindungsfehler (ab V12 Neustart der ALPHA erforderlich) Rot und Gelb blinkend (ab V12)
- Seite 11 Im Falle eines Defekts wenden Sie sich bitte direkt an den Hersteller. Vor der Reinigung ist die Wallbox aus Sicherheitsgründen vom Stromnetz zu trennen. Verschmutzungen können mit einem feuchten Tuch entfernt werden. Der Einsatz von scharfen Reinigungsmitteln ist nicht gestattet. Die Wallbox darf nicht mit einem Wasserstrahl oder Hochdruckreiniger gereinigt werden.
- Seite 12 Ladevorgang automatisch fort. Der Ladevorgang wurde abgebrochen. • Starten Sie den Ladevorgang erneut. Dazu trennen Sie die Verbindung zwischen Wallbox und Fahrzeug für 10 Sekunden. PRACHT Industry GmbH Am Seerain 3, 35232 Dautphetal-Buchenau, Germany Tel. +49 6466 9140-900 info@prachtenergy.com, www.prachtenergy.com...
