BURG WÄCHTER secuENTRY easy ENTRY 7602 FP Hauptanleitung

Vorschau ausblenden Andere Handbücher für secuENTRY easy ENTRY 7602 FP:
Inhaltsverzeichnis

Werbung

Quicklinks

Hauptanleitung
secuENTRY easy
ENTRY 7602 FP
BURG-WÄCHTER KG
Altenhofer Weg 15
58300 Wetter
Germany
www.burg.biz
Inhaltsverzeichnis
Deutsch
Weitere Sprachen auf:
www.burg.biz
Further languages at:
www.burg.biz
Vorwort
Sehr geehrte Kundin,
Sehr geehrter Kunde,

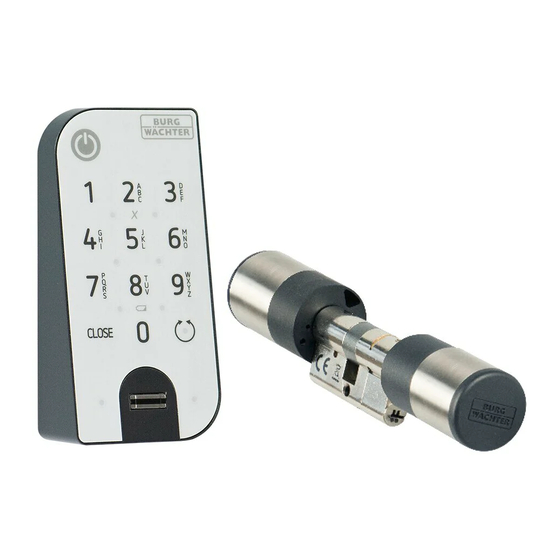

vielen Dank, dass Sie sich für das secuENTRY Set
ENTRY 7602 FP, bestehend aus dem Zylinder ENTRY 7600 CYL
und der Tastatur ENTRY 7712 Keypad FP, entschieden haben.
Das System wurde nach den neusten technischen Möglich-
keiten in Deutschland entwickelt und erfüllt die aktuellen
hohen Sicherheitsanforderungen.
Der elektronische Zylinder ENTRY 7600 CYL lässt sich
problemlos ohne jegliches Bohren und Verlegen von Kabeln
in jede Tür mit PZ gelochtem Schloss bis zu einer Türstärke
von 118 mm (59/59 mm, gemessen Mitte Stulpschraube)
einsetzen und ist hervorragend für die Neuinstallation, wie
auch die Nachrüstung, geeignet. Der ENTRY 7600 CYL kann an
Haus- und Innentüren angebracht werden.
Mithilfe der Tastatur ENTRY 7712 Keypad FP ist es Ihnen
möglich, mit einem 6-stelligen Benutzercode oder einem
Fingerprint die Tür auf- und abzuschließen. Das ENTRY 7712
Keypad FP kann je nach Belieben und Gegebenheiten bis zu ca.
vier Meter um die Schließeinheit herum installiert werden.
Die Einrichtung und Bedienung des ENTRY 7600 CYL
erfolgt über die kostenfreie Smartphone App secuENTRY
KeyApp
. Die Übertragung erfolgt kabellos, der Zylinder
*
nutzt den modernen Bluetooth 5.2 Standard.
*
Alternativ kann der Zylinder auch per Tastatur (z. B. ENTRY 7711 Keypad PIN),
dem Funkschlüssel ENTRY sE-Key 7713, sowie weiteren Add-On-Produkten
bedient werden (alle Artikel separat erhältlich. Eine Gesamtauflistung aller
komatiblen Produkte, erhalten Sie auf Seite 22 dieser Anleitung). Für die
Einrichtung hingegen wird immer die secuENTRY KeyApp benötigt.
!
Wichtig:
Bitte lesen Sie die gesamte Bedienungsanleitung,
bevor Sie mit der Installation beginnen.
Wir wünschen Ihnen viel Freude mit Ihrem neuen
Schließsystem!
2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BURG WÄCHTER secuENTRY easy ENTRY 7602 FP

Inhaltszusammenfassung für BURG WÄCHTER secuENTRY easy ENTRY 7602 FP

  • Seite 1 Inhaltsverzeichnis Deutsch Weitere Sprachen auf: Hauptanleitung www.burg.biz Further languages at: secuENTRY easy www.burg.biz ENTRY 7602 FP Vorwort Sehr geehrte Kundin, Sehr geehrter Kunde, vielen Dank, dass Sie sich für das secuENTRY Set ENTRY 7602 FP, bestehend aus dem Zylinder ENTRY 7600 CYL und der Tastatur ENTRY 7712 Keypad FP, entschieden haben.

  • Seite 2: Setinhalt

    Setinhalt Technische Daten - Zylinder ENTRY 7600 CYL Zylinder ENTRY easy 7600 CYL Stromversorgung Zylindereinheit 2x Mignon LR6 AA Alkaline Zulässige Umgebungsbedingungen -15 °C / +50 °C / bis zu 95 % Tastatur ENTRY 7712 Keypad FP relative Luftfeuchtigkeit (nicht kondensierend) Adapter 1 inkl.
  • Seite 3 ENTRY 7712 Keypad FP ENTRY easy 7602 FP Inbetriebnahme Mit dem ENTRY 7712 Keypad FP können elektronische secuENTRY Zylinder von BURG-WÄCHTER ENTRY 7600 CYL (Zylinder) bedient werden. Die Kommunikation zwischen Tastatur und Profilzylinder erfolgt 128-Bit-AES- verschlüsselt. Um Ihr neues Schließsystem einrichten secuENTRY Mithilfe der Drucktasten erfolgt die Bedienung auf dem beleuchteten Tastaturfeld.
  • Seite 4 Sie erhalten eine Aufforderung, den ENTRY 7712 FP (Keypad) mitgelieferten QR-Code mit der Kamera des Smartphones einzuscannen. Der Nachdem Sie sich erfolgreich registriert QR-Code befindet sich auf dem Sticker, haben, können Sie mit der Einrichtung welcher der Verpackung beiliegt (siehe des ENTRY 7712 FP beginnen.
  • Seite 5 Sie erhalten eine Aufforderung, den ENTRY 7712 FP Keypad und 7600 CYL Zylinder verbinden mitgelieferten QR-Code mit der Kamera des Smartphones einzuscannen. Der Nachdem Sie das ENTRY 7712 FP QR-Code befindet sich auf dem Sticker, erfolgreich in der KeyApp registriert welcher der Verpackung beiliegt (siehe haben, können Sie mit der Verbindung kleine Abbildung).

  • Seite 6: Administratorcode Ändern

    Sie gelangen nun in das dargestellte Administratorcode ändern Menü (Abb. 32). Legen Sie das Smart- phone kurz zur Seite und setzen Sie die Für die Änderung des Administrator- Tastatur mit den folgenden Schritten in codes, gehen Sie bitte wie folgt vor: den Programmiermodus.

  • Seite 7: Zylinder Löschen

    Zylinder löschen Benutzer anlegen und Öffnungsmedium zuweisen Für diesen Zylinder, ENTRY easy 7600 CYL, können Sie maximal 2.000 Öffnungsmedien anlegen. Sollten Sie einen Zylinder löschen wollen, gehen Sie bitte wie folgt vor: Diese unterteilen sich in bis zu 2.000 individuelle Benutzercodes (inkl. eines Admincodes) , sE-Key- Funkschlüsseln oder KeyApp-Verbindungen.
  • Seite 8 Im Untermenü tippen Sie auf Benutzer anlegen – Benutzercode „User administration“ (Abb. 52). Hinweis: Ein Benutzercode kann in Ihnen wird eine Liste über ggf. bereits Verbindung mit der im Set enthaltenen angelegte Benutzer angezeigt. Pin-Tastatur als Öffnungsmedium Um einen neuen Benutzer anzulegen, genutzt werden.
  • Seite 9 Wurde der Fingerprint erfolgreich er- Benutzer anlegen – Fingerprint fasst (Abb. 63) und an die App über- tragen, gelangen Sie wieder zurück in Achtung: Aus administrativen Gründen die Benutzerdetails des Benutzers (Abb. müssen Sie bei der Nutzung eines 64). Weisen Sie danach einen Zylinder Fingerprints zur Türöffnung zusätzlich zu, indem Sie ihn in der Liste der bereits und beim selben Benutzer einen Be-...

  • Seite 10: Benutzer Anlegen - Keyapp Als Elektronischer Schlüssel

    Smartphone A: Benutzer anlegen – KeyApp als elektronischer Schlüssel Der auf Smartphone B angezeigte Mit der KeyApp haben Sie die Möglichkeit, das Schloss mithilfe weiterer Smartphones zu QR-Code kann nun über die App von öffnen. Für dieses Öffnungsmedium gibt es zwei verschiedene Installationsmöglichkeiten: Smartphone A eingescannt werden.
  • Seite 11 Smartphone A: Option 2: CSV-Datei Speichern Sie die von Smartphone B Smartphone B: empfangene Datei auf Smartphone A zwischen. Nach der Programmierung Laden Sie sich zunächst die secuENTRY können Sie die Datei wieder löschen. KeyApp herunter und registrieren Sie sich. Tippen Sie im Benutzermenü...

  • Seite 12: Zutrittsmedium Von Benutzern Ändern

    Zutrittsmedium von Benutzern ändern Benutzer löschen Sollten Sie ein einem Benutzer Sollten Sie einen Benutzer löschen zugewiesenes Öffnungsmediun ändern wollen, gehen Sie bitte wie folgt vor: wollen, gehen Sie bitte wie folgt vor: Öffnen Sie das Hauptmenü (Abb. 88). Öffnen Sie das Hauptmenü (Abb. 82). Tippen Sie den Menüpunkt Tippen Sie den Menüpunkt „secuENTRY setup“...

  • Seite 13: Programmierung/Aktualisierung Von Zylinder Und Tastatur

    Wählen Sie den Zylinder aus, für den Programmierung/Aktualisierung von Zylinder und Tastatur Sie Änderungen eingerichtet haben (I) (Abb. 97). Damit die registrierten Benutzer das Schloss mit den hinterlegten Öffnungs- Hinweis: Wenn Sie mehrere Zylinder möglichkeiten öffnen können, müssen besitzen und jeweils Änderungen zunächst der Zylinder und die Tastatur angelegt haben, wählen Sie bitte nur programmiert werden.
  • Seite 14 Wenn der Administrator Code akzep- Wenn der Administrator Code akzep- tiert wurde, fängt die Übertragung der tiert wurde, fängt die Übertragung der Programmierdatei zum Schloss an Programmierdatei zum Schloss an (Abb. 103) (Abb. 109) Wurde die Datei erfolgreich übertragen, Wurde die Datei erfolgreich übertragen, erhalten Sie eine Meldung, welche Sie erhalten Sie eine Meldung, welche Sie unten Rechts mit „OK“...

  • Seite 15: Gebrauch Von Zylinder Und Tastatur

    Gebrauch von Zylinder und Tastatur Öffnung des secuENTRY Schlosses über das Keypad (Benutzercode) Entfernen Sie die Batterieschutzstreifen Aktivieren Sie die Tastatur, indem Sie aus Zylinder (Abb. 111) und Tastatur entweder die ON-Taste oder die CLOSE- Taste drücken (I) (Abb. 116). (Abb.

  • Seite 16: Öffnung Des Secuentry Schlosses Über Das Keypad (Fingerprint)

    Öffnung des secuENTRY Schlosses über das Keypad (Fingerprint) Öffnung des secuENTRY Schlosses mit dem Notschloss Aktivieren Sie die Tastatur, indem Sie Sollten die Batterien im Schließzylinder entweder die ON-Taste oder die CLOSE- vollständig entladen sein, kann das Taste drücken (Abb. 119). Schloss immer noch mechanisch geöffnet werden.

  • Seite 17: Protokoll-Datei/Historie Auslesen

    Nach dem Abrufen erhalten Sie eine Protokoll-Datei/Historie auslesen Bestätigungsmeldung, welche Sie mit „OK“ bestätigen (Abb. 130). Bei jedem Öffnungs- bzw. Schließ- vorgang wird automatisch ein Eintrag Gehen Sie nun wieder im Menü einen in einer Protokolldatei, der Historie, Schritt zurück und tippen Sie auf den erzeugt.
  • Seite 18 Je nach Türstärke werden ggf. Adapter- Montage des ENTRY easy 7600 CYL Tür-Außenseite Tür-Innenseite stücke benötigt. Im Folgendem wird Ihnen der Einbau Beträgt der Abstand zwischen der Stülpschraube des ENTRY easy 7600 CYL erklärt. Bitte Stülpschraube und der Außenseite lesen Sie vor der Montage die Montage- der Tür (Abb.

  • Seite 19: Montage Des Entry 7712 Keypad Fp - Funktionstest Vor Der Montage

    Schrauben Sie den Zylinder in der Montage des ENTRY 7712 Keypad FP Tür fest und schieben Sie Innen- und Außenknauf bis an die Tür heran Im Folgendem wird Ihnen die Montage des ENTRY 7712 Keypad FP erklärt. (Abb. 143). Für die Montage haben Sie zwei Möglichkeiten zur Auswahl. Sie können die Wandhalterung des ENTRY 7712 Keypad FP verschrauben oder direkt auf die Wand kleben.
  • Seite 20 Montage des ENTRY 7712 Keypad FP – Verschrauben Montage des ENTRY 7712 Keypad FP – Kleben Bohren Sie drei Löcher gemäß den Reinigen Sie die Oberfläche, an der in der Abbildung aufgezeigten Sie die Tastatur anbringen wollen Abmessungen. Nutzen Sie einen (Abb.

  • Seite 21: Batteriestandsanzeige Und Austausch Der Batterien

    Batteriestandsanzeige und Austausch der Batterien Tastatur ENTRY 7712 Keypad FP Das System überwacht die Batterie- Zylinder ENTRY 7600 CYL spannung von Tastatur und Zylinder. Sobald die Batteriespannung einen Bei jeder Aktivierung eines secuENTRY kritischen Bereich erreicht, wird der Zylinders über die KeyApp wird Ihnen Benutzer aufmerksam gemacht.

  • Seite 22: Kompatibilität Mit Anderen Secuentry Produkten

    secuENTRY Add-on Kompatibilität mit anderen secuENTRY Produkten Artikelnummer: ENTRY 7174 RFID-Extender 4003482501740 Ob eine Haustür, gleich mehrere oder ein komplettes Schließsystem: Mit dem secuENTRY Weitere Infos auf Mit dem Wandleser ENTRY 7174 Baukastensystem stellen Sie sich ganz einfach Ihre individuelle Anlage zusammen. unserer Webseite: RFID-Extender Türen, Schranken www.burg.biz...

  • Seite 23: Gewährleistung

    Gewährleistung Notizen Um Ihnen ein qualitativ einwandfreies und hochwertiges Produkt zu liefern und Ihnen im Service- oder Reparaturfall optimal zu helfen, ist es erforderlich, dass fehlerhafte oder defekte Geräte zusammen mit dem gültigen Administratorcode und dem/den QR-Code(s) bei Ihrem Händler mit dem Originalkaufbeleg vorgelegt werden.
  • Seite 24 secuENTRY easy ENTRY 7602 FP BURG-WÄCHTER KG Altenhofer Weg 15 58300 Wetter Germany www.burg.biz www.burg.biz...
