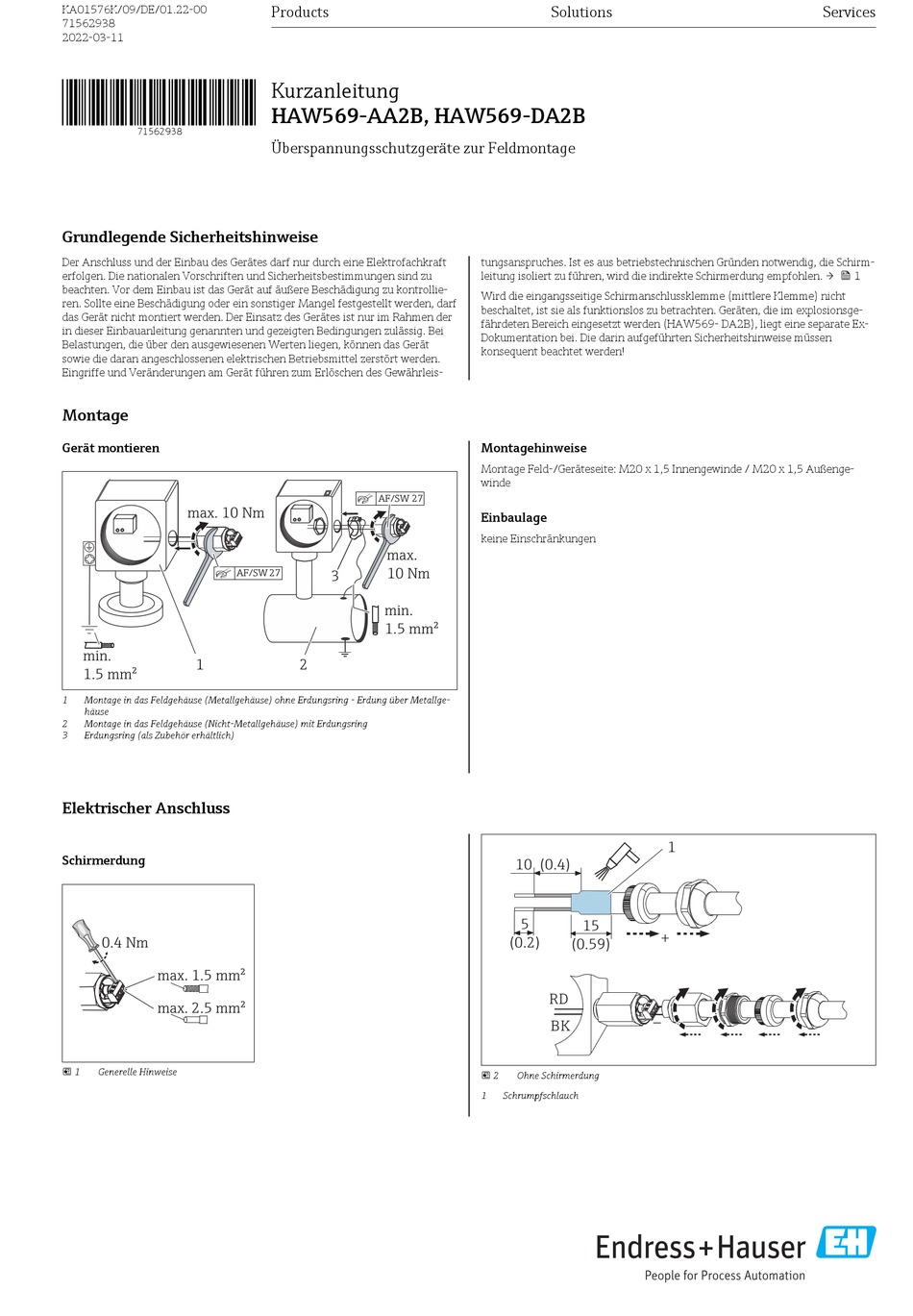

Endress+Hauser HAW569-AA2B Kurzanleitung

KA01576K/09/DE/01.22-00
71562938
2022-03-11
*71562938*
71562938
Grundlegende Sicherheitshinweise
Der Anschluss und der Einbau des Gerätes darf nur durch eine Elektrofachkraft
erfolgen. Die nationalen Vorschriften und Sicherheitsbestimmungen sind zu
beachten. Vor dem Einbau ist das Gerät auf äußere Beschädigung zu kontrollie-
ren. Sollte eine Beschädigung oder ein sonstiger Mangel festgestellt werden, darf
das Gerät nicht montiert werden. Der Einsatz des Gerätes ist nur im Rahmen der
in dieser Einbauanleitung genannten und gezeigten Bedingungen zulässig. Bei
Belastungen, die über den ausgewiesenen Werten liegen, können das Gerät
sowie die daran angeschlossenen elektrischen Betriebsmittel zerstört werden.
Eingriffe und Veränderungen am Gerät führen zum Erlöschen des Gewährleis-
Montage
Gerät montieren
max. 10 Nm
min.
1
1.5 mm²
1 Montage in das Feldgehäuse (Metallgehäuse) ohne Erdungsring - Erdung über Metallge-
häuse
2 Montage in das Feldgehäuse (Nicht-Metallgehäuse) mit Erdungsring
3 Erdungsring (als Zubehör erhältlich)
Elektrischer Anschluss
Schirmerdung
0.4 Nm
max. 1.5 mm²
max. 2.5 mm²
 1 Generelle Hinweise
Products
Kurzanleitung
HAW569-AA2B, HAW569-DA2B
Überspannungsschutzgeräte zur Feldmontage
AF/SW 27
max.
10 Nm
AF/SW 27
3
min.
1.5 mm²
2
Solutions
tungsanspruches. Ist es aus betriebstechnischen Gründen notwendig, die Schirm-
leitung isoliert zu führen, wird die indirekte Schirmerdung empfohlen. →  1
Wird die eingangsseitige Schirmanschlussklemme (mittlere Klemme) nicht
beschaltet, ist sie als funktionslos zu betrachten. Geräten, die im explosionsge-
fährdeten Bereich eingesetzt werden (HAW569- DA2B), liegt eine separate Ex-
Dokumentation bei. Die darin aufgeführten Sicherheitshinweise müssen
konsequent beachtet werden!
Montagehinweise
Montage Feld-/Geräteseite: M20 x 1,5 Innengewinde / M20 x 1,5 Außenge-
winde
Einbaulage
keine Einschränkungen
10 (0.4)
5
15
(0.2)
(0.59)
RD
-
BK
 2 Ohne Schirmerdung
1 Schrumpfschlauch
Services
1
+
