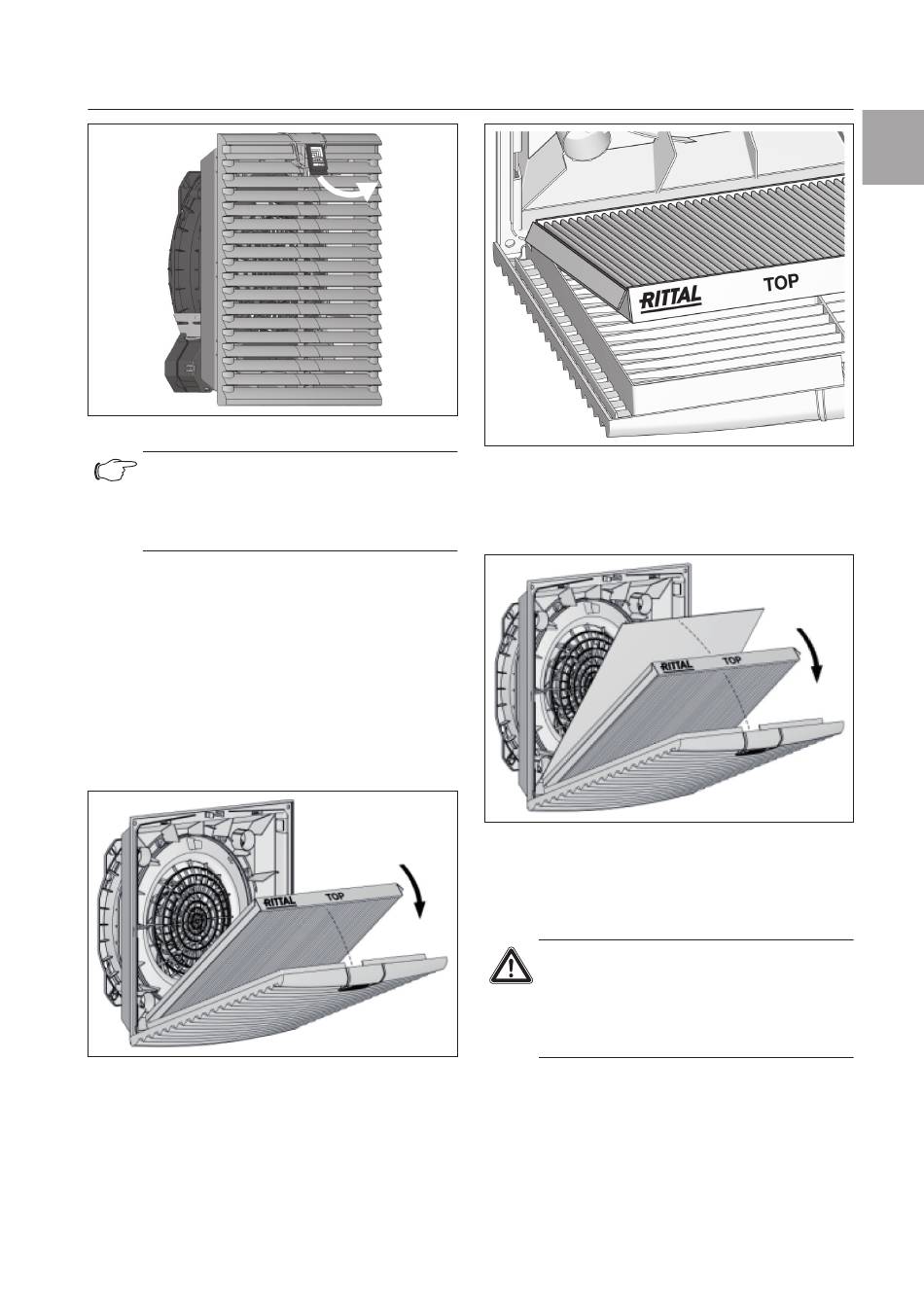

Abb. 6:
Entriegeln des Lamellengitters
Hinweis:
Bei Änderung der Luftförderrichtung (siehe
Abschnitt 5.3 „Änderung der Luftförder-
richtung", Seite 8) erfolgt der Einbau
entgegengesetzt.
7.2
Wechsel Faltenfilter
◾ Ziehen Sie zunächst das Funktionslogo im Lamel-
lengitter mit dem Finger ein Stück nach oben (siehe
Abb. 6).
◾ Nach der Entriegelung können Sie das Lamellengitter
um ca. 70° bzw. 90° nach unten klappen.
◾ Entnehmen Sie den im Lieferumfang enthaltenen
Standardvliesfilter, dieser wird nicht benötigt.
◾ Legen Sie den Faltenfilter in das Lamellengitter ein.
Der Schriftzug „Top" kennzeichnet die Einlegerichtung
(siehe Abb. 7).
Abb. 7:
Faltenfilter IP54 einbauen
◾ Bitte achten Sie darauf, dass die seitlichen Laschen
des Faltenfilters zur Abdichtung über die Stege des
Lamellengitters gelegt werden.
Montage-, Installations- und Bedienungsanleitung Rittal EC-Filterlüfter
Inspektion und Wartung
Abb. 8:
Positionierung der seitlichen Laschen
◾ Nur für IP55: Legen Sie das bei den Faltenfiltern
für IP55 mitgelieferte Absorbervlies auf den bereits
eingelegten Faltenfilter (siehe Abb. 9). Die Einbaurich-
tung des Absorbers ist hierbei egal.
Abb. 9:
Faltenfilter IP55 einbauen
◾ Klappen Sie nun das Lamellengitter wieder auf das
Gehäuse, bis es hörbar einrastet.
8
Inspektion und Wartung
Gefahr durch Stromschlag!
Das Gerät steht unter Spannung.
Schalten Sie vor Öffnen die Spannungs-
versorgung ab und sichern Sie diese
gegen versehentliches Wiedereinschal-
ten.
Der eingebaute wartungsfreie Ventilator ist kugelgela-
gert, feuchtigkeits- und staubgeschützt und mit einem
Temperaturwächter ausgestattet.
Die Lebenserwartung beträgt mindestens 60.000 Be-
triebsstunden (L10, 40 °C). Der EC-Filterlüfter ist damit
weitgehend wartungsfrei.
DE
9
