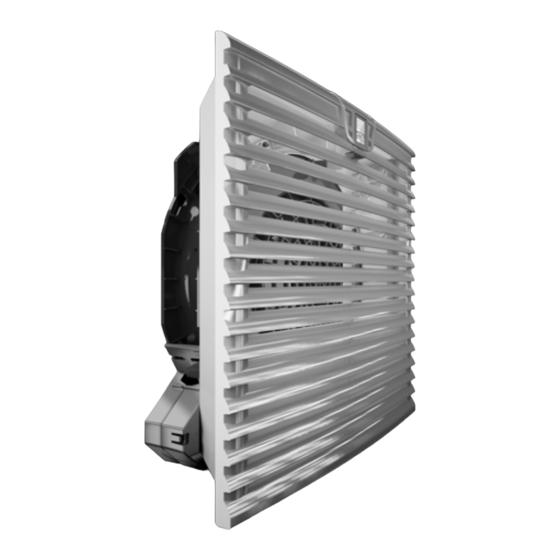

Rittal SK 3238. Serie Montage-, Installations- Und Bedienungsanleitung
Filterlüfter
Inhaltsverzeichnis
Montage-, Installations- und Bedienungsanleitung
Assembly and operating instructions
Notice d'emploi, d'installation et de montage
Montage- en bedieningshandleiding
Montage- och hanteringsanvisning
Istruzioni di montaggio e funzionamento
Instrucciones de montaje y funcionamiento
Filterlüfter
Fan-and-filter unit
Ventilateur à filtre
Ventilator
Filterfläkt
Ventilatore-filtro
Ventilador con filtro
SK 3237.xxx
SK 3238.xxx
SK 3239.xxx
SK 3240.xxx
SK 3241.xxx
SK 3243.xxx
SK 3244.xxx
SK 3245.xxx
Inhaltsverzeichnis
Verwandte Anleitungen für Rittal SK 3238. Serie
Inhaltszusammenfassung für Rittal SK 3238. Serie
- Seite 1 Filterlüfter Fan-and-filter unit Ventilateur à filtre Ventilator Filterfläkt Ventilatore-filtro Ventilador con filtro SK 3237.xxx SK 3241.xxx SK 3238.xxx SK 3243.xxx SK 3239.xxx SK 3244.xxx SK 3240.xxx SK 3245.xxx Montage-, Installations- und Bedienungsanleitung Assembly and operating instructions Notice d’emploi, d’installation et de montage Montage- en bedieningshandleiding Montage- och hanteringsanvisning Istruzioni di montaggio e funzionamento...
-
Seite 3: Inhaltsverzeichnis
4.4.1 Anschlussdaten ... . 8 4.4.2 Überspannungsschutz und Netzbelastung ..8 4.4.3 Schutzleiteranschluss ..8 Montage-, Installations- und Bedienungsanleitung Rittal Filterlüfter... -
Seite 4: Hinweise Zur Dokumentation
Nützliche Informationen Diese Anleitung sowie alle mitgeltenden und Besonderheiten. Unterlagen sind Teil des Produktes. Sie müssen dem Anlagenbetreiber ausgehän- digt werden. Dieser übernimmt die Aufbe- wahrung, damit die Unterlagen im Bedarfs- fall zur Verfügung stehen. Montage-, Installations- und Bedienungsanleitung Rittal Filterlüfter... -
Seite 5: Sicherheitshinweise
– Nicht in das sich drehende Lüfterrad greifen. 3.1.1 Funktionsprinzip – Elektrischer Anschluss sowie evtl. Repa- Der Filterlüfter besteht aus den vier Haupt- raturen dürfen nur von autorisiertem bestandteilen: Ventilatormotor, Filterkasten, Fachpersonal durchgeführt werden. Lamellengitter mit Funktionslogo und Filter- medium. Montage-, Installations- und Bedienungsanleitung Rittal Filterlüfter... -
Seite 6: Regelung
3 Gerätebeschreibung 3.1.2 Regelung 3.2 Bestimmungsgemäße Die Rittal Filterlüfter lassen sich effizienter Verwendung über Thermostat (Best.-Nr. SK 3110.000), Rittal Filterlüfter wurden nach dem Stand digitale Temperaturanzeige (Best.-Nr. der Technik und den anerkannten sicher- SK 3114.200), temperaturabhängige Dreh- heitstechnischen Regeln entwickelt und zahlregelung (Best.-Nr. -
Seite 7: Montage Und Anschluss
Dazu ist das Lamellen- bauten. Es ist bei der Installation sicherzu- gitter abzunehmen, um an die unteren stellen, dass sich die Luftströme von Lüf- Befestigungsbohrungen zu gelangen. ter und Elektronikeinbauten nicht negativ Montage-, Installations- und Bedienungsanleitung Rittal Filterlüfter... -
Seite 8: Hinweise Zur Elektroinstallation
Zur Erhöhung der Schutzart ±10 % nicht überschreiten. muss jeweils bei Filterlüfter und 4.4.3 Schutzleiteranschluss Austrittsfilter eine zusätzliche Der Schutzleiteranschluss muss mit dem Feinfiltermatte bzw. Strahlwas- Schutzleitersystem des Gesamtsystems serhaube eingesetzt werden. verbunden sein. Montage-, Installations- und Bedienungsanleitung Rittal Filterlüfter... -
Seite 9: Elektroinstallation Durchführen
„5.2 Spannungsanschluss drehen“, Seite 9. dieser um jeweils 90° rastend gedreht wer- Beachten Sie bitte auch die Hinweise den. Dazu ist auf der Rückseite des Lüfters unter „4.2.1 Allgemeines“, Seite 7. der Entriegelungsknopf des Bayonette- Montage-, Installations- und Bedienungsanleitung Rittal Filterlüfter... -
Seite 10: Inbetriebnahme
• Ziehen Sie das Funktionslogo im Lamel- Abb. 7: Filtermatte einbauen lengitter zur Entriegelung mit dem Finger ein Stück nach oben. Das Gitter klappt nun ca. 70° auf und ermöglicht den ein- fachen Filtermattenwechsel. Montage-, Installations- und Bedienungsanleitung Rittal Filterlüfter... -
Seite 11: Inspektion Und Wartung
über +70°C und unter reiniger, entfernt werden. –30°C ausgesetzt werden. Wartungsintervall: 2.000 Betriebsstunden. Je nach Verschmutzungsgrad der Umge- Die Entsorgung kann im Rittal Werk durch- bungsluft reduziert sich das Wartungsinter- geführt werden. vall entsprechend der Intensität der Luft- Sprechen Sie uns an. -
Seite 12: Technische Daten
IP 54 Standard IP 54 Standard Schutzart – IP 55 mit Strahlwasserhaube IP 55 mit Strahlwasserhaube (nach EN 60 529) IP 56 mit Strahlwasserhaube IP 56 mit Strahlwasserhaube Tab. 2: Technische Daten Technische Änderungen vorbehalten. Montage-, Installations- und Bedienungsanleitung Rittal Filterlüfter... - Seite 13 –15 bis +55 temperatur Lagertemperatur °C –30 bis +70 IP 54 Standard Schutzart – IP 55 mit zusätzlicher Feinfiltermatte oder Strahlwasserhaube (nach EN 60 529) IP 56 mit Strahlwasserhaube Tab. 3: Technische Daten Technische Änderungen vorbehalten. Montage-, Installations- und Bedienungsanleitung Rittal Filterlüfter...
- Seite 14 –30 bis +55 temperatur Lagertemperatur °C –30 bis +70 IP 54 Standard Schutzart – IP 55 mit zusätzlicher Feinfiltermatte oder Strahlwasserhaube (nach EN 60 529) IP 56 mit Strahlwasserhaube Tab. 4: Technische Daten Technische Änderungen vorbehalten. Montage-, Installations- und Bedienungsanleitung Rittal Filterlüfter...
- Seite 15 IP 54 Standard IP 52 mit Schutzart IP 55 mit zusätzlicher Feinfiltermatte zusätzlicher – (nach EN 60 529) oder Strahlwasserhaube Feinfiltermatte IP 56 mit Strahlwasserhaube IP 56 mit Strahlwasserhaube Tab. 5: Technische Daten Technische Änderungen vorbehalten. Montage-, Installations- und Bedienungsanleitung Rittal Filterlüfter...
-
Seite 16: Ausschnitts-/Bohrmaße
11 Ausschnitts-/Bohrmaße 11 Ausschnitts-/Bohrmaße Abb. 8: Ausschnittsmaße Best-Nr. SK Ø F mm 3237.xxx 100,5 3238.xxx 132,5 3239.xxx 3240.xxx 3241.xxx 3243.xxx 3244.xxx 3245.xxx Tab. 6: Bohrmaße Abb. 9: Bohrbild Montage-, Installations- und Bedienungsanleitung Rittal Filterlüfter... -
Seite 17: Emv-Lüfter/-Austrittsfilter
Anschließend den Übergang von Filter- lüfter zur Schrankinnenseite von innen umlaufend mit den 4 Kontaktfolien gemäß nachfolgender Abbildung abkleben. Abb. 10: EMV-Kontaktfolien Hinweis: Nur Verwendung von Original- EMV-Filtermatten zulässig. (Siehe Zubehör im Rittal Hand- buch.) Montage-, Installations- und Bedienungsanleitung Rittal Filterlüfter... -
Seite 18: Anschlusspläne
13 Anschlusspläne N PE 3243.100/.110/.600 3245.500/.510/.600 3237.100/.110/.600 3244.100/.110/.600 3238.100/.110/.600 Details, 3239.100/.110/.600 siehe Seite 19 24 V DC – N PE L2 L3 PE 3240.100/.110/.600 3237.124 3244.140 3241.100/.110/.600 3238.124 3239.124 3240.124 3241.124 Abb. 11: Anschlusspläne Montage-, Installations- und Bedienungsanleitung Rittal Filterlüfter... - Seite 19 Steuereingang 0 – 10 V oder PWM, galvanisch getrennt, Impedanz 100 kΩ +10 V Spannungsausgang 10 V max. 1,1 mA, galvanisch getrennt, nicht kurzschlusssicher Speed Drehzahlausgang Open Collector, 1 Impuls pro Umdrehung, galvanisch getrennt Tab. 7: Erklärungen zur Abb. 12 Montage-, Installations- und Bedienungsanleitung Rittal Filterlüfter...
-
Seite 20: Eg-Konformitätserklärung
14 EG-Konformitätserklärung 14 EG-Konformitätserklärung Montage-, Installations- und Bedienungsanleitung Rittal Filterlüfter... - Seite 21 Enclosures Power Distribution Climate Control IT Infrastructure Software & Services RITTAL GmbH & Co. KG Postfach 1662 D-35726 Herborn Phone +49(0)2772 505-0 Fax +49(0)2772 505-2319 E-mail: info@rittal.de www.rittal.com...
