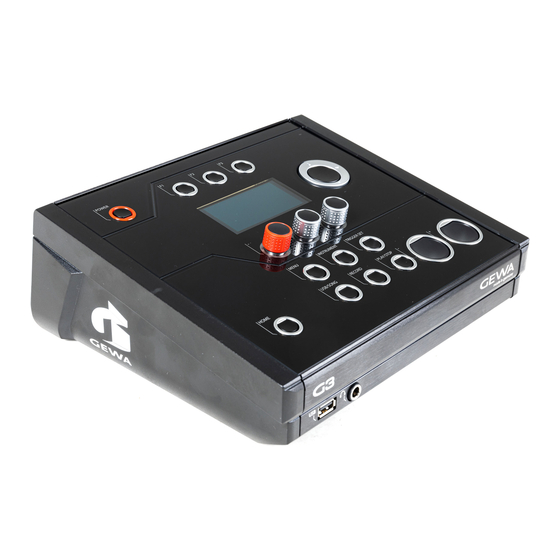

Seite 1 DEUTSCH G3 Drum-Modul Model Dokument Bedienungsanleitung Version Release Date 2022-10-24 Hersteller GEWA music GmbH Lesen Sie diese Bedienungsanleitung vor der Inbetrieb- Oelsnitzer Straße 58 nahme und beachten Sie die Sicherheitsinformationen! 08626 Adorf Bewahren Sie die Anleitung zum Nachschlagen auf. DEUTSCHLAND Eine Bedienungsanleitung zum Download finden Sie unter gewadrums.com:...
Seite 2: Inhaltsverzeichnis
1.8 Regulatory Information - Canada ................XI 1.9 Entsorgung / Recycling ..................XIII Lieferumfang GEWA G3 ................15 Montageanleitung ..................16 3.1 Montage der Modulhalterung ................16 3.2 Verbinden von externem Equipment mit dem G3 Modul ........17 3.2.1 Vorderseite ......................17 3.2.2 Rückseite ........................ 18 3.2.1...
Seite 3 9.2 FX Send ......................... 45 9.3 Sound / Klangauswahl................... 46 9.3.1 Sound Grouping ......................47 9.4 Equalizer & Kompressor..................48 9.5 Second Sound ....................... 51 9.5.1 Soundauswahl / Second Sound................52 TRIGGER SET ..................... 53 10.1 Settings ......................... 54 G3 - Bedienungsanleitung | III...
Seite 4 11.3.5 Export – Backup & Kit ..................... 94 11.4 SETUP ........................95 11.4.1 Bluetooth ....................... 97 11.4.2 BT Name ....................... 100 11.5 MASTER ......................101 11.5.1 Routing / Instrument .................... 102 11.5.2 Routing / Others ....................105 IV |G3 - Bedienungsanleitung...
Seite 5 Nützliche Informationen ................. 125 14.1 Gewährleistung ....................125 14.2 Fehlerdiagnose und Lösungen ................126 14.3 MIDI List / Notes & NRPN / GEWA G3 & G5 & G9 ..........127 14.3.1 MIDI Implementation ................... 127 14.3.2 Drum Kit Trigger List ..................... 127 14.3.3 Drum Edit NRPN Controls ..................
Seite 6: Sicherheitsinformationen
Sehr geehrte Kunden, vielen Dank, dass Sie sich für eine digitale Schlagzeugkonsole der GEWA music GmbH entschieden haben! Das G3 bietet ihnen in Punkto Klangerlebnis und Funktionsumfang eine Palette an Möglichkeiten, die weit über das gewohnte Schlagzeugspiel hinausgeht. Ihre Sicherheit ist uns sehr wichtig! Lesen Sie deshalb bitte die Sicherheitsinformationen des ersten Abschnitts dieses Dokuments aufmerksam und sorgfäl-...
Seite 7: Sicherheitshinweise
Schalten Sie das Gerät aus oder ziehen Sie den Netzstecker, wenn: es während der Verwendung des Geräts zu einem plötzlichen Tonausfall kommt. das Gerät einen ungewöhnlichen Geruch oder Rauch erzeugt.  Lassen Sie das Gerät dann unbedingt von Ihrem GEWA-Kundendienst überprüfen. G3 - Bedienungsanleitung | VII...
Seite 8: Sachgemäßer Gebrauch (Beispiele)
Geräte zur Audiowiedergabe können unter Einhaltung der technischen Kompatibilität als Eingang, Ausgang oder zur Datenkommunikation angeschlossen werden. (Siehe hierzu: Technische Daten).  Verwenden Sie ausschließlich original GEWA Netzkabel, und verbinden Sie diese entsprechend den Hin- weisen dieser Anleitung.  Der elektrische Anschluss darf nur an vorschriftsmäßig installierte Stromversorgungen erfolgen. Die Netz- spannung des Typenschilds muss mit der Netzspannung des Verwendungslandes übereinstimmen.
Seite 9: Ce Konformität
EN61000-3-3:2013 EN301489-17:V3.2.4 EN62368-1:2014+A11:2017 Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt. Die Konformitätserklärung kann unter folgender Adresse eingesehen werden: GEWA music GmbH Oelsnitzer Straße 58 08626 Adorf GERMANY G3 - Bedienungsanleitung | IX...
Seite 10: Fcc Label/Fcc Mark
Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.  Consult the dealer or an experienced radio/TV technician for help. Warning: Any changes or modifications not expressively approved by GEWA music GmbH could void the user's authority to operate this equipment. X |G3 - Bedienungsanleitung...
Seite 11: Regulatory Information - Canada
RSS-102 of the ISED radio frequency (RF) Exposure rules. This equipment has low levels of RF energy that are deemed to comply without maximum permissible exposure evaluation (MPE). Standards to which compliance is declared can be found under the following links: RSS-Gen: http://www.ic.gc.ca/eic/site/smt-gst.nsf/eng/sf08449.html RSS-102: http://www.ic.gc.ca/eic/site/smt-gst.nsf/eng/sf01904.html RSS-247: http://www.ic.gc.ca/eic/site/smt-gst.nsf/eng/sf10971.html G3 - Bedienungsanleitung | XI...
Seite 12 CNR-102. Cet équipement possède niveaux d’énergie de radiofré- quences bas que sont considérés d’être conforme sans l’évaluation des valeurs d’intensité maximale de champ des RF. Conformité déclarée aux normes suivantes: CNR-Gen: http://www.ic.gc.ca/eic/site/smt-gst.nsf/fra/sf08449.html CNR-102: http://www.ic.gc.ca/eic/site/smt-gst.nsf/fra/sf01904.html CNR-247: http://www.ic.gc.ca/eic/site/smt-gst.nsf/fra/sf10971.html XII |G3 - Bedienungsanleitung...
Seite 13: Entsorgung / Recycling
Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Helfen Sie bitte mit und leisten einen Beitrag zum Umweltschutz, indem Sie das Altgerät nicht in den Hausmüll geben. G3 - Bedienungsanleitung | XIII...
Seite 15: Lieferumfang Gewa G3
GEWA G3 IEFERUMFANG Das GEWA G3 Drumset beinhaltet folgende Teile. Bitte prüfen Sie den Verpackungsinhalt auf Vollständigkeit: G3 Drum Modul 10,5 – 12,7 mm Modul Halterung Produkt ID Karte Schnellstart-Anleitung USB Stick (Mehrsprachig) Netzkabel 1,8 m (IEC C8) Typ C (CEE 7/16)
Seite 16: Montageanleitung
ONTAGEANLEITUNG ONTAGE DER ODULHALTERUNG 16 |G3 - Bedienungsanleitung...
Seite 17: Verbinden Von Externem Equipment Mit Dem G3 Modul
G3 M ERBINDEN VON EXTERNEM QUIPMENT MIT DEM ODUL 3.2.1 ORDERSEITE G3 - Bedienungsanleitung | 17...
Seite 18: Rückseite
3.2.2 ÜCKSEITE Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie das Equipment anschließen. 18 |G3 - Bedienungsanleitung...
Seite 19: Zonen-Beschreibung
GEWA B ECKEN GEWA Becken sind mit zwei Stereo-Buchsen ausgestattet (6,35 mm - 1/4” TRS Standard). In Betrieb mit GEWA Modu- len ist nur die Buchse relevant, die näher an der Mittelbohrung des Beckens liegt. G3 - Bedienungsanleitung | 19...
Seite 20 Keine Verwendung Dual separaten Bell-Ausgang 3-Zonen Becken mit separa- Bow|Edge Bell 3-Way ten Bell-Ausgang Für den korrekten Betrieb der Becken anderer Hersteller, wählen Sie den entspre- chenden Trigger Typ im Modul (Siehe Abschnitt: „Trigger Settings“) HINWEIS 20 |G3 - Bedienungsanleitung...
Seite 21 ECKEN MIT SEPARATER UCHSE FÜR DIE LOCKE Becken Pads mit eigenem Ausgang für die Glocke können auf verschiedene Weise an GEWA Modulen angeschlossen werden. Siehe hierzu die folgende Tabelle für alle möglichen Kombinationen der Belegung von Bow/Edge und Bell- Eingangskanälen: GEWA Eingangsbelegung für Becken mit separatem “Bell”...
Seite 22: Bedienoberfläche
EDIENOBERFLÄCHE Die Funktion der Drehregler und Tasten kann je nach aktiver Ebene softwarebasierend variieren. Dieser Abschnitt beschreibt die Standardbelegung beim Starten des Geräts. 22 |G3 - Bedienungsanleitung...
Seite 23: Startbildschirm
Aufzeichnen aller Audiosignale, die im Master-Ausgang hörbar sind. Play/Stop Starten und Stoppen eines ausgewählten Songs vom USB Stick. [ - ] Taste Verschiedene Anwendungen je nach Anzeige im Display. [ + ] Taste Verschiedene Anwendungen je nach Anzeige im Display. G3 - Bedienungsanleitung | 23...
Seite 24: Gerät Ein- Und Ausschalten
Hinweis: Um Energie zu sparen, verfügt das Gerät über die „AUTO OFF“ Funktion. Bei der Werkseinstellung fährt das Gerät nach 30 Minuten der Inaktivität automatisch herunter. Sie können diese Einstellung jeder Zeit ändern   in [MENU] SETUP Auto Off 24 |G3 - Bedienungsanleitung...
Seite 25: Icon Liste
Öffnen Navigation Buchstabe löschen Navigation Liste scrollen Navigation Trigger Select Zone - Head Trigger Sensor Zone – Rim Trigger Sensor Zone – Bow Trigger Sensor Zone – Edge Trigger Sensor Zone – Bell Trigger Sensor G3 - Bedienungsanleitung | 25...
Seite 26: Bevor Sie Starten
Beim ersten Starten - und nach jedem Factory Reset - wird Ihnen eine Konfigurationshilfe angeboten. So können Sie schnell und einfach Ihr G3 Modul in den Grundlagen einstellen. Selbstverständlich können Sie durch das Drücken von [F3] [CANCEL] den Vorgang beenden und manuell durchführen.
Seite 27 [F2] NEXT Öffnen Sie die Hi-Hat komplett und drücken Sie [F2] [NEXT]. [F2] NEXT Testen Sie die Hi-Hat und drücken Sie [F2] [SAVE]. [F2] SAVE Sie haben Ihr Modul erfolgreich eingestellt. Drücken Sie [F3] [DONE]. G3 - Bedienungsanleitung | 27...
Seite 28: Trigger Setup
GEWA G3 STUDIO GEWA G5 STUDIO I GEWA G5 PRO Sollten Sie das GEWA Modul mit den Kesselkonfigurationen des G9 verwenden, dann wählen Sie bitte eines der folgen- den Trigger-Presets: GEWA G9 STUDIO | GEWA G9 PRO 5 | GEWA G9 PRO 6...
Seite 29 Wählen sie nun „PRESET“ über [F1]. [F1] Preset Wählen Sie mit dem Drehregler [5] oder den Navigationstasten [8] aus der Liste Ihr GEWA Set und bestätigen Sie über [F1]. Der Vorgang ist nun abgeschlossen und Ihr GEWA Drumset optimal auf das G3/G5 Modul abgestimmt.
Seite 30: Hihat Kalibrierung
Nun erscheint die Aufforderung die Hi-Hat komplett zu öffnen. Bestätigen Sie diese Aktion mit [F1] “FINISH”. [F1] FINISH Nun ist die Hi-Hat vollständig kalibriert und spielbar. Mit dem Hi-Hat Symbol können Sie direkt testen, ob der 30 |G3 - Bedienungsanleitung...
Seite 31 Mechanismus funktioniert. Dann bestätigen Sie die Einstellung mit [F1] „DONE“ [F1] DONE Sollten Sie die Kalibrierung ohne eine Abspeicherung verlassen wollen, dann drücken Sie auf [F3]. G3 - Bedienungsanleitung | 31...
Seite 32: Gerät Bedienen - Grundlagen
LLGEMEINE UNKTIONEN Das G3 Modul ist mit Knöpfen und Drehreglern ausgestattet, die Ihnen die Bedienung einfach machen. Jedes Hauptmenü erreichen Sie durch Drücken der entsprechenden Taste auf dem Modul. Um ein Menü zu verlassen, können Sie entsprechend eine andere Menü-Taste drücken. Wenn Sie sich in einem Untermenü befinden, dann können Sie durch das Drücken von...
Seite 33: Laden Und Speichern Von Presets
(!) Sie das Drum-Kit-Preset wechseln. Nicht gespeicherte Einstellungen werden ansonsten verworfen. 7.2.1 ADEN  Wählen Sie mit dem Drehregler [5] oder mit den Navigationstasten [8] das gewünschte Preset aus der Liste aus.  Drücken Sie [F1] oder [ENTER], um das Preset zu laden. G3 - Bedienungsanleitung | 33...
Seite 34: Speichern
Die Groß- und Kleinschreibung sowie Son- derzeichen erreichen Sie durch Nutzung des Drehreglers [7] ABC abc.  Das Löschen der einzelnen Zeichen ist mit [F2] möglich.  Ein Abbruch ist jederzeit mit [F3] mög- lich. Speichern Sie den Datei-Namen unter [F1] 34 |G3 - Bedienungsanleitung...
Seite 35: Home
X-Fade -> X-Fade (Edit) -> Rimshot -> X-Stick  Wenn „X-FADE“ ausgewählt ist, dann drücken Sie noch mal [F2], um mit dem Drehregler [6] den ge- wünschten Schwellenwert einzustellen. Der Schwellenwert bestimmt den Wechsel zwi- schen dem X-Stick und dem Rimshot. G3 - Bedienungsanleitung | 35...
Seite 36 Stellen Sie die Kopfhörerlautstärke vor der Nutzung auf einen niedrigen Wert, um Ihr Gehör nicht zu beschädigen. Speziell bei In-Ear Kopfhörern wird die Lautstärke anders wahrgenommen und es kann bei zu hoher Lautstärke zu Gehörschäden führen. 36 |G3 - Bedienungsanleitung...
Seite 37: Drum-Kit Presets
Sobald Sie Änderungen an den Einstellungen vornehmen, die nicht automatisch gespeichert werden, wird neben dem entsprechenden Namen ein [*] zur Kennzeichnung abgebildet. Speichern Sie Ihre Änderungen entsprechend ab, bevor (!) Sie das Drum-Kit Preset wechseln. Nicht gespeicherte Einstellungen werden ansonsten verworfen. G3 - Bedienungsanleitung | 37...
Seite 38: Snare Style - Rimshot, Rimclick & X-Fade Sensitivität
X-Fade EDIT = Es öffnet sich ein Fenster mit ei- nem Fader. Nun können Sie mit dem Drehreg- ler [6] den Schwellenwert einstellen, der für Sie passend ist. Das Fenster schließt nach 2 Sekun- den automatisch. Siehe Abbildung rechts. 38 |G3 - Bedienungsanleitung...
Seite 39: Metronom Einstellungen
Sie das Tempo durch Spielen auf dem Pad bestimmen können (Tap-Input). Die Tap-Channel Einstellungen finden Sie unter “Options” [F1]. Schauen Sie sich dazu den nachfolgenden Abschnitt an. [ENTER] = START & STOPP G3 - Bedienungsanleitung | 39...
Seite 40 Stellen Sie die Metronomlautstärke vor der Nutzung auf einen niedrigen Wert, um Ihr Gehör nicht zu beschädigen. Speziell bei In-Ear Kopfhörern wird die Lautstärke anders wahrgenommen und es kann bei zu hoher Lautstärke zu Gehörschäden führen. 40 |G3 - Bedienungsanleitung...
Seite 41: Options (Optionen)
Schalten Sie Ihren gewählten Tap-Kanal ein- oder aus. Time Signature / Taktart Tap-Input / Tap-Kanal wählen Wählen Sie den Input, mit dem Sie das Tempo in der Tap-Funktion ermitteln möchten. Um auf den Metronom-Hauptbildschirm zurück zu gelangen, drücken Sie [F3]. G3 - Bedienungsanleitung | 41...
Seite 42: Instrument
Änderungen dauerhaft zu sichern oder ändern Sie das Kit, um frühere Bearbeitungen zu verwerfen. Unter [TRIGGER SET]  [F2] „Setup“ können Sie bestimmen, was für ein Typ von Pad oder Becken auf dem Input gelegt wird. Beispiel: Becken = Edge, Bow, Bell 42 |G3 - Bedienungsanleitung...
Seite 43: Soundbearbeitung
Dieser Regler ermöglicht eine grobe Stimmung der Trommel in Schritten von Halbtönen nach oben und nach unten. 9.1.3 UNING TIMMUNG IN IERTELTONSCHRITTEN Vom gewählten Halbton aus können Sie die Tonhöhe feinjustieren, was eine Feinstimmung um einen Viertelton (50 Cent) ermöglicht. G3 - Bedienungsanleitung | 43...
Seite 44: Attack Time
ELEASE ÄMPFER Steuert die Länge des Sustains (Ausklang). Auf diese Weise kann die Dämpfung eines Instruments simuliert werden. Das natürliche Sustain des DRY-Samples (ohne Effekte) verkürzt sich in niedrigen Reglerpositionen und klingt länger in hohen Reglerpositionen. 44 |G3 - Bedienungsanleitung...
Seite 45: Fx Send
Sobald Sie Änderungen an den Einstellungen vornehmen, die nicht automatisch gespeichert werden, wird neben dem entsprechenden Namen ein [*] zur Kennzeichnung abgebildet. Speichern Sie Ihre Änderungen entsprechend ab, bevor (!) Sie das Drum-Kit Preset wechseln. Nicht gespeicherte Einstellungen werden ansonsten verworfen. G3 - Bedienungsanleitung | 45...
Seite 46: Sound / Klangauswahl
Zone aktiv ist. Laden Laden Sie den Sound mit der Taste [F1] oder [8] [ENTER] Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. 46 |G3 - Bedienungsanleitung...
Seite 47: Sound Grouping
Becken = Bow, Bell & Edge Aktivieren Sie die Funktion durch Drücken von [F2] [GROUPING]. Grouping [deaktiviert] Grouping [aktiviert] Wenn Sie den Klang von nur einer Zone einsetzen möchten, dann deaktivieren Sie die Sound-Grouping- Funktion im Vorfeld. G3 - Bedienungsanleitung | 47...
Seite 48: Equalizer & Kompressor
Kompressoren sind Teil der Drum-Kit-Parameter und ein Teil des Mixes, der in Direct Outs und Digital Outs hörbar ist. EQUALIZER Der EQ beeinflusst beim G3 die Lautstärke der drei Fre- quenzbereiche (LOW / MID / HIGH). KOMPRESSOR Mit dem Kompressor kann eine gleichmäßigere Audioaus- gabe erreicht werden.
Seite 49 INSTRUMENT  [F2]  [F1] EQ I Comp Das G3 bietet eine Auswahl an Presets, um Ihren Sound auch ohne fundierte Kenntnisse in der Tontechnik zu verbes- sern. Laden Sie ein Preset [F2] und beobachten Sie, wie es sich auf den Klang auswirkt.
Seite 50 Setzt eine Verzögerung für den Beginn der Kompressi- on, sobald ein Signal Threshold überschreitet. So können Amplituden im Attack unbearbeitet bleiben. Release Legt die Verzögerung fest, ab der der Kompressor aufhört zu arbeiten, sobald der Pegel eines Signals Threshold wieder unterschreitet. 50 |G3 - Bedienungsanleitung...
Seite 51: Second Sound
„S. Instrument -> Sound/Klangsauswahl“ Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. Um die Einstellungen zu behalten, sichern Sie das Drum-Kit bevor Sie das Drum-Kit-Preset wechseln. G3 - Bedienungsanleitung | 51...
Seite 52: Soundauswahl / Second Sound
[8] den Sound aus, den Sie gerne für den Input laden möchten. Laden Laden Sie den Sound mit der Taste [F1] oder [8] [ENTER] Tippen Sie auf [F3], um den Vorgang abzubrechen und zum 2nd Sound-Hauptbildschirm zurückzukehren. 52 |G3 - Bedienungsanleitung...
Seite 53: 10 Trigger Set
Schlagzeug und das Modul zeigt Ihnen automatisch den angeschlagenen Kanal an. Settings Durch das Drücken von [F1] gelangen Sie zur Auswahl verschiedener Parameter, mit denen Sie Ihr G3 Modul an Ihre eigene Spielweise anpassen können. Weitere Informationen finden Sie im nachfolgenden Kapitel.
Seite 54: Settings
GAIN, THRESHOLD, HIGH LEVEL, SCAN TIME, RETRIGGER MASK, TRIGGER TYPE, CURVE ID, DYN LEVEL, DYN TIME Nutzen Sie hierzu den Drehregler [5], um den entsprechenden Parameter auszuwählen und ändern Sie den Wert mit dem Drehregler [7]. Weitere Informationen finden Sie im nachfolgenden Kapitel. 54 |G3 - Bedienungsanleitung...
Seite 55: Parameter
Bei Switch Eingängen (U.U. bei Edge, Bell, Rim ) funktioniert das Verfahren umgekehrt. Da an Switch Sensoren bereits dauerhaft eine Niederspannung anliegt, sinkt die Spannung durch Drücken/Aktivieren des Sensors. Erhöhen Sie den Schwellenwert schrittweise, und wählen Sie den höchsten Schwellenwert aus, der immer noch Choke Mel- dungen verursacht. G3 - Bedienungsanleitung | 55...
Seite 56 Bei Mesh-Pads müssen Sie möglicherweise die Scan Time auf 30 bis 50 erhöhen - je größer die Mesh-Typ-Felle, desto höher ist die nötige Scan Time für die korrekte Erkennung des Signalpegels. Scan Time Parameter Wertebereich: 10-100 56 |G3 - Bedienungsanleitung...
Seite 57 „Dual“ oder „3-Way“. Wichtig ist auch der richtige Anschluss von Pads anderer Hersteller. „3-Way“ kann nur bei dem AUX1 Kanal angelegt werde. Beachten Sie, dass dann der AUX 2 Kanal nicht mehr ange- zeigt wird. G3 - Bedienungsanleitung | 57...
Seite 58 CURVE ID Hier finden Sie die Auswahl verschiedener Trigger-Kurven, die das Ansprechverhalten des entsprechenden Pads maßgeblich beeinflussen. Es stehen folgende Preset-Kurven zur Auswahl: Linear, Convex, Concave. 58 |G3 - Bedienungsanleitung...
Seite 59 DYN LEVEL & DYN TIME Dyn Level legt fest, wie stark das G3 versucht, Fehltrigger zu unterdrücken, wohingegen Dyn Time festlegt wie lange Fehltrigger unterdrückt werden. Für die meisten Pads mit gummierter Spielfläche sollten Dyn Level Werte zwischen 8 und 15 und Dyn Time zwischen 8 und 20 die besten Ergebnisse liefern. Für Pads mit Gewebefellen ist es unter Umständen nötig Dyn Time mit steigendem Felldurchmesser auf über 20 und bis zu 60 zu erhöhen.
Seite 60: X-Talk
Trigger festlegen, ab dem sie erst auf Vibrationen in der Umgebung reagieren. Velocity Werte unterhalb dieses Schwellenwerts werden von der Analyseeinheit (G3 Modul) ignoriert. Diese Praxis hat jedoch ihren Preis, da die physischen Auswirkungen zweier Instrumente auf einander meist gegenseitig sind. Hohe X- Talk Schwellenwerte wirken niedrigen Aktivierungsschwellen (Threshold) einzelner Pads (sensible Spieler) entgegen und jedes physische Problem erfordert häufig eine Erhöhung der X-Talk Werte an beiden Instrumenten, die das Prob-...
Seite 61: Preset
Um ein eigenes Preset abzuspeichern, suchen Sie einen freien USER-Slot aus und drücken Sie auf [F2]. Drücken Sie [F3], um den Vorgang abzubrechen. Hier finden Sie allgemeine Informationen, wie Sie Presets speichern und laden können: Laden und Speichern von Presets G3 - Bedienungsanleitung | 61...
Seite 62: Setup
Mit dem Drehregler [7] de-/aktivieren Sie die automatische Kanalerkennung. Spielen Sie eine Komponente auf Ihrem Schlagzeug und das Modul zeigt Ihnen automatisch den angeschlagenen Kanal an. Verlassen Sie die Trigger-Auswahl durch die Auswahl eines anderen Hauptmenüs. 62 |G3 - Bedienungsanleitung...
Seite 63: Wählen & Ändern Einzelner Trigger / Bank
Nur, wenn Sie den Hi-Hat Kanal angewählt haben, dann wird Ihnen auch das Symbol (Hi-Hat) angezeigt. Bestätigen Sie Ihre Auswahl mit [F1] oder durch Drücken von [ENTER]. Drücken Sie [F3] um eine Ebene zurück zu gelangen. G3 - Bedienungsanleitung | 63...
Seite 64: Preset / Laden Und Speichern
ADEN UND PEICHERN TRIGGER SET  [F2]  [F1] Preset Um Ihnen den Einstieg mit dem GEWA Instrument zu erleichtern, haben wir für Sie Trigger-Presets erstellt. Selbstverständlich können Sie auch eigene Presets erstel- len, speichern oder laden. Wählen Sie mit dem Drehregler [5] oder den Navigations- tasten [8] ein entsprechendes Preset aus der Liste aus.
Seite 65: Hi-Hat Kalibrierung
Nun erscheint die Aufforderung die Hi-Hat komplett zu öffnen. Bestätigen Sie diese Aktion mit [F1] “FINISH”. [F1] FINISH Nun ist die Hi-Hat vollständig kalibriert und spielbar. Mit dem Hi-Hat Symbol können Sie direkt testen, ob der G3 - Bedienungsanleitung | 65...
Seite 66 Mechanismus funktioniert. Dann bestätigen Sie die Einstellung mit [F1] „DONE“ [F1] DONE Sollten Sie die Kalibrierung ohne eine Abspeicherung verlassen wollen, dann drücken Sie auf [F3]. 66 |G3 - Bedienungsanleitung...
Seite 67: 11 Menu
Wählen Sie den Menüpunkt aus der Liste, um eigene Wav- Samples zu laden, Backups und Drumkit-Presets zu impor- tieren oder exportieren. SETUP Hier können Sie alle Grundeinstellungen und die Bluetooth- Verbindung verwalten. MASTER Alle Einstellungen zu Routing, MIDI, EQ’s und Kompresso- ren. G3 - Bedienungsanleitung | 67...
Seite 68: Mix
11.1 Unter MIX finden Sie die Mischpulte, um die Lautstärkeeinstellungen für Ihr G3-Modul vorzunehmen. Sie können die einzelnen Kanäle jedes Drum-Kit-Presets in der Lautstärke steuern, die FX-Lautstärke regeln und haben die Möglichkeit die Lautstärken der Hi-Hat und der Outputs zu regeln.
Seite 69: General
Hi-Hat Laustärke Drücken Sie [F1] [HIHAT VOL], um zur Hi-Hat Laustärke- Regelung zu gelangen. Verlassen der Ebene Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. G3 - Bedienungsanleitung | 69...
Seite 70: Hihat Lautstärke
Lautstärke verändern Mit dem Drehregler [7] [<VALUE>] oder der Navigationstas- ten [8] ändern Sie die Lautstärke. Verlassen der Ebene Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. 70 |G3 - Bedienungsanleitung...
Seite 71: Fx Level
Mit dem Drehregler [7] [<VALUE>] oder den Navigationstas- ten [8] ändern Sie die Lautstärke. Verlassen der Ebene Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. G3 - Bedienungsanleitung | 71...
Seite 72: Effects
11.2 EFFECTS Das G3 ist mit vier unterschiedlchen Effekt-Modulen ausgestattet, so dass Sie Ihren Drumsound bis ins kleinste Detail bearbeiten und ganz nach Ihren Wünschen anpassen können. Nicht alle Änderungen werden automatisch gespeichert, sondern sind Teil der Drum-Kit-Einstellungen. Sollten Änderungen vorgenommen worden sein, die noch nicht gespeichert sind, dann wird das mit einem [*] gekennzeichnet.
Seite 73: Ambient
Ein-/Auschalten des Effekts Nutzden Sie den Drehreger [6], und schalten Sie auf [on] oder [off]. Verlassen der Ebene Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. G3 - Bedienungsanleitung | 73...
Seite 74 PING-Funktion. Nun haben Sie die Möglichkeit bei der Auswahl der Tom- und Becken-Kanäle, diese in der Summe hoch- oder runterzuregeln. Verlassen der Ebene Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. 74 |G3 - Bedienungsanleitung...
Seite 75: Instrument-Reverb
Eingangskanal. In diesem Sinne ist der zusätzliche Parame- ter Gate Threshold künstlicher Natur und gehört daher ausschließlich zu Instrument Reverb. Die für Instrument Reverb bereitgestellten Werkspresets konzentrieren sich auf instrumentenspezifische Effekte, leiten ihre Eigenschaf- ten aber von denselben Parametern und Wertebereichen G3 - Bedienungsanleitung | 75...
Seite 76 PING-Funktion. Nun haben Sie die Möglichkeit bei der Auswahl der Tom- und Becken-Kanäle, diese in der Summe hoch- oder runterzuregeln. Verlassen der Ebene Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. 76 |G3 - Bedienungsanleitung...
Seite 77 Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. Hier finden Sie allgemeine Informationen, wie Sie Presets speichern und laden können: Laden und Speichern von Presets G3 - Bedienungsanleitung | 77...
Seite 78 Hall Small Algorithmus, der einen kleineren Konzertsaal simuliert, bei dem frühe Reflexionen und ein längeres Abklingen als bei Raumsimulationen auftreten. Hall Med Ein Algorithmus, der einen mittelgroßen Konzertsaal mit frühen Reflexionen und einem längeren Abklingen als bei Raumsimulationen simuliert 78 |G3 - Bedienungsanleitung...
Seite 79: Reverb -Parameter
Effekt stark im Höhenbereich bemerkbar. Regeln sie den Höhenanteil über den den Drehregler 6. Preset Durch Drücken von [F2] haben Sie einen direkten Zugriff auf verfügbare Presets oder können Ihre eigenen User- Presets erstellen. Ein-/Auschalten des Effekts G3 - Bedienungsanleitung | 79...
Seite 80: Room-Reverb
Die für dieses Modul bereitgestellten Presets spiegeln verschiedene Umgebungseigenschaften wider. Da die Funktionsweise dieser Effektsektion identisch mit der des Moduls Instrument Reverb ist, lesen Sie bitte den vorherigen Abschnitt zur Abgrenzung der Konzepte, Erklärung der Halltypen und Parameter. 80 |G3 - Bedienungsanleitung...
Seite 81: Multi Fx
Verwendung von Algorithmen zur Erzeu- gung eines bestimmten Effekts erzielt. Im Gegensatz zu den Reverb-Modulen ändern sich die Parameter des Multi-Effekt-Moduls in Abhängigkeit vom gewählten Algorithmus. Die gegenseitigen Effektparameter sind Drum-Kit-Parameter und werden direkt im Kit gespei- chert. G3 - Bedienungsanleitung | 81...
Seite 82 PING-Funktion. Nun haben Sie die Möglichkeit bei der Auswahl der Tom- und Becken-Kanäle, diese in der Summe hoch- oder runterzuregeln. Verlassen der Ebene Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. 82 |G3 - Bedienungsanleitung...
Seite 83 Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. Hier finden Sie allgemeine Informationen, wie Sie Presets speichern und laden können: Laden und Speichern von Presets G3 - Bedienungsanleitung | 83...
Seite 84: Fx Type - Multi Fx
Frequenzspektrum des Dry-Signals unter Ver- wendung eines bestimmten Audiofilters erzeugt. Anstelle der klassischen Pedalsteuerung wie bei Gitarren-Effekten, erzeugt das G3 die Bewegung des Filters entlang des Frequenzspektrums durch die Velocity des Stockschlags. Distortion Type (Distortion / Overdrive), Frequency, Resonance, Sensivity, Direction (up/down) Übersättigt das Audiosignal mit Gain und fügt dem Mix zusätzliche harmonische Frequenzen hinzu, was zu einem...
Seite 85 Dieser Effekt erhöht die Schärfe Ihres Sounds, in dem die Auflösung der Wellenform des Signals reduziert wird (entlang der Amplitude und der Periode). Verlassen der Ebene Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. G3 - Bedienungsanleitung | 85...
Seite 86: Parameter Detail - Multi Fx
Sensitivity von 100% das volle Frequenzspektrum ausschöpfen würde. Die Werte reichen von 0 (aus) bis 127 (100%). Bestimmen Sie hier die Richtung des Filter Type im Frequenzspektrum Up, Down Direction mit Startpunkt Frequency. Distortion / Saturation 86 |G3 - Bedienungsanleitung...
Seite 87 Kontrolliert die Anzahl der Signalkopien, die wieder in die Effekteinheit zurück- fließen, um den Comp Filter Effekt zu verstärken, bis er verblasst. Wählen Sie 0-127 Feedback niedrige Reglerpositionen für weniger Rückkopplungssignale und hohe Regler- positionen für viele Feedbacksignale und eine starke Intensivierung der Filterung. Phaser G3 - Bedienungsanleitung | 87...
Seite 88 Mono-Signalen auf dem rechten Lautsprecher eingefügt. Dadurch verdoppelt sich die Feedbackhäufigkeit (Delay Time wird halbiert). 0-1365 Delay Time Steuert die Zeit zwischen den Wiederholungen. 0-127 Feedback Steuert die Anzahl der Wiederholungen, bis der Effekt verblasst. Wählen Sie 88 |G3 - Bedienungsanleitung...
Seite 89: Usb Load/Save
Sichern Sie die Kit-Einstellungen (inkl. Effekte) des aktuell ausgewählten Kits. Wählen Sie den entsprechenden Menüpunkt mit dem Drehregler [5] oder den Navigationstasten [8] aus der Liste und öffnen Sie das Menü durch Drücken der Taste [F1] oder [ENTER]. G3 - Bedienungsanleitung | 89...
Seite 90: Import - Wave/Sound
Menütaste, um das gesamte Menü zu verlassen. Beachten Sie, dass im INSTRUMENT-Menü entsprechend das Modul auf die Slots und nicht den Dateina- men zugreift. Daher kann es passieren, dass auch der Sound eines bereits besteheden User-Drum Kits überschrieben wird. 90 |G3 - Bedienungsanleitung...
Seite 91: Laden - Wave/Sound
Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. Hier finden Sie allgemeine Informationen, wie Sie Presets speichern und laden können: Laden und Speichern von Presets G3 - Bedienungsanleitung | 91...
Seite 92: Import - Backup
Navigationstasten [8]. Laden Sie das Backup durch Drücken der Taste [F1] oder [ENTER]. Verlassen der Ebene Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. 92 |G3 - Bedienungsanleitung...
Seite 93: Import - Kit
Speichern und bennenen Sie nun das geladene Kit direkt im Menü [HOME] [KIT] auf einen freien User- Slot. Hier finden Sie allgemeine Informationen, wie Sie Presets speichern und laden können: Laden und Speichern von Presets G3 - Bedienungsanleitung | 93...
Seite 94: Export - Backup & Kit
Laden und Speichern von Presets Es wird immer nur das aktuell geladene Kit gespeichert. Bitte wiederholen Sie den Export-Vorgang entsprechend auch für andere Kits. Factory-Presets sind automatisch als Backup im Gerät gespeichert und müssen nicht exportiert werden. 94 |G3 - Bedienungsanleitung...
Seite 95: 11.4 Setup
[F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. Folgende Funktionen stehen Ihnen zur Verfügung: Bluetooth Die Verbindungsherstellung zu einem Bluetooth-fähigen Gerät. Lesen Sie das nachfolgende Kapitel: Bluetooth G3 - Bedienungsanleitung | 95...
Seite 96 Löschen und laden Sie Wave-Files. S. Kapitel: „USB Load/Save“ Clear Settings * Zurücksetzen der Systemeinstellungen und aller Einstellungen des gewählten Kits, so wie der Triggereinstellungen. User- Presets werden nicht gelöscht! Clear all Kits * Löschen aller erstellten User-Drum Kits. 96 |G3 - Bedienungsanleitung...
Seite 97: Bluetooth
11.4.1 B LUETOOTH MENU  SETUP  [F2] Bluetooth Verbinden Drücken Sie die Taste [F1] [PAIRING], um Ihr G3-Modul mit einem Bluetooth-fähigem Gerät zu verbinden. Name ändern Drücken Sie [F2] [BT NAME], um einen eigenen Namen für das Bluetooth-Gerät zu vergeben.
Seite 98 MENU  SETUP  [F2]  [F1] Pairing Schrittweise Erklärung Drücken Sie auf [F1] [PAIRING] Schalten Sie Ihr Gerät in den Bluetooth- Suchmodus und wählen Sie das „GEWA G3“ Modul aus. GEWA G3 Geben Sie den PIN-Code ein, wenn Sie dazu auf- 4392 gefordert werden.
Seite 99: Funktion
Nur Audio MIDI Nur MIDI Sobald Ihr Gerät mit dem G3 Modul verbunden ist, wird die Verbindung auch nach einem Neustart des Moduls automatisch hergestellt. Die Lautstärke können Sie an dem sendenden Gerät ändern und zusätzlich über den  „MIX-IN“ Kanal unter: [MENU]...
Seite 100: Bt Name
Das Löschen der einzelnen Zeichen ist mit [F2] möglich.  Ein Abbruch ist jederzeit mit [F3] möglich.  Speichern Sie den Bluetooth-Namen unter [F1] Hier finden Sie allgemeine Informationen, wie Sie Presets benennen können: Benennen von Presets 100 |G3 - Bedienungsanleitung...
Seite 101: 11.5 Master
Listeneintrag bearbeiten. Um auf [ROUTING] [F2] zugreifen zu können, drücken Sie die entsprechende Taste. Verlassen der Ebene Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. G3 - Bedienungsanleitung | 101...
Seite 102: Routing / Instrument
MENU  Master  [F2] Routing Sie können jedes Eingangssignal an eine Vielzahl von Ausgängen senden, die in das G3 integriert sind, indem Sie die Routing Matrix nutzen. Die Matrix regelt ebenso den USB-Out. In diesem Abschnitt erfahren Sie, wie Sie mit der jeweiligen Matrix arbeiten können.
Seite 103 Menütaste, um das gesamte Menü zu verlassen. Es findet eine automatische Speicherung statt. Änderungen werden automatisch gespeichert. Dies ist eine globale Funktion, die sich auf alle Drum-Kit- Presets auswirkt und nicht in den Presets gespeichert wird. G3 - Bedienungsanleitung | 103...
Seite 104 Wählen Sie mit dem Drehregler [5] oder den Navigations- tasten [8] das Preset aus der Liste aus und bestätigen Sie die Auswahl mit [ENTER] oder [F1]. Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. 104 |G3 - Bedienungsanleitung...
Seite 105: Routing / Others
Effekte, Songs und Metronom werden grundsätzlich nicht über die Direct-Outs gesendet. Master-Out Kopfhörer Die Bedienung ist identisch wie im vorherigen Kapitel beschrieben. Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. G3 - Bedienungsanleitung | 105...
Seite 106: Routing Daw
11.5.3 R OUTING Wenn Sie Ihr G3 Modul mit einem Computer via USB-Kabel verbinden, dann stehen Ihnen die 6 USB-Outs und die Summe der Master-Outs zur Verfügung. Der Tabelle können Sie die Kanalbelegung entnehmen. DAW Kanal (USB) 1 (Summe / Master Out 1) 2 (Summe / Master Out 2) Über die USB-Kanäle werden nur die Dry-Signale gesendet.
Seite 107: Master- & Headphone-Equalizer / Kompressor
EADPHONE QUALIZER OMPRESSOR MENU  Master  EQ/COMPRESSOR  [F1] MASTER EQ I Comp Wie auch für die einzelen Inputs, bietet Ihnen das G3 Modul einen vollparametrischen 3-Band Equalizer sowie einen Kompressor für die Master- und Headphone-Outputs. MASTER-COMPRESSOR & HEADPHONES-COMPRESSOR Mit dem Kompressor kann eine gleichmäßigere Audioaus-...
Seite 108: 11.7 Midi
11.7 MIDI Unter diesem Menupunkt finden Sie die MIDI (Musical Instrument Digital Interface) Implementierung des G3, um die zugehörigen Anschlüsse der Geräterückseite zu konfigurieren. Weiterhin können MIDI Noten, die von jedem Pad gesendet werden, individuell für MIDI Ausgänge angepasst werden.
Seite 109 Instrumente von externen MIDI Geräten steuern zu lassen. MIDI GLOBAL SETTINGS Dieser Menupunkt beinhaltet alle Einstellungen zur Verbin- dung des G3 mit anderen MIDI Geräten, um einen Inline- Signalpfad für MIDI Steuerdaten zu bilden. Mittels MIDI 2.0 Protokoll ist es dann möglich bestimmte Funktionen ver- bundener Geräte fernzusteuern.
Seite 110: Midi Pad Settings
In dieser Ansicht kann der Benutzer Notenwerte für MIDI OUT Konfigurationen anpassen. Ein Beispiel für eine Abweichung von der internen MIDI Notenzuweisung des G3, ist die Tatsache, dass einige Hersteller intern ein spezifisches Noten-Setup verwenden (z.B. beginnt die Zuweisung bei einer anderen Oktave der Tastatur). Um diese Geräte miteinander kompatibel zu machen, muss ihre externe Notenkonfiguration abgestimmt werden.
Seite 111 MIDI Pad Settings Drücken Sie [F1] [VIEW], um die zwischen der „Kanal-Ansicht“ und der „Listen-Ansicht“ zu wechseln. Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen.   G3 - Bedienungsanleitung | 111...
Seite 112 Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen.  Um aus der Listenansicht in das „DEFAULT“-Menü zu gelangen, drücken Sie in der Listenansicht [F1] [F2] . 112 |G3 - Bedienungsanleitung...
Seite 113: Zuordnung
Nutzen Sie den Drehregler [5] oder die Navigationstasten [8], um die entsprechende Note auszuwählen. Drücken [ENTER], um die Wahl zu bestätigen. Menü verlassen Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. G3 - Bedienungsanleitung | 113...
Seite 114: Midi Control
MIDI Control Zuordnung Nutzen Sie den Drehregler [7] [<VALUE>] oder die Navigati- onstasten [8], um die MIDI-Werte anzupassen. Drücken Sie [F3], um die Ebene zu verlassen oder eine beliebige Menütaste, um das gesamte Menü zu verlassen. 114 |G3 - Bedienungsanleitung...
Seite 115 Beschreibung aufgeführt. Jede Zeile wird zusammen mit der Auswahl einer Controllernummer aktualisiert. Aktive Controllernummern werden automatisch in der Gerätedatenbank des G3 gespeichert. Die folgende Tabelle zeigt eine erweiterte Ansicht der zugrunde liegenden Menüs. Jede steuernde Komponente, die mit den entsprechenden Ein- gangskanälen (HH Pedal, Snare, Ride, Toms/Aux) verbunden ist, hat Zugriff auf denselben Satz verfügbarer Controller.
Seite 116: Midi Global Settings
MENU  Master  MIDI Global Settings  [F1] MIDI Global Settings Dieser Menupunkt beinhaltet alle Einstellungen zur Verbin- dung des G3 mit anderen MIDI Geräten, um diese fernzu- steuern. Auswahl Menüpunkt Nutzen Sie den Drehregler [5] oder die Navigationstasten [8].
Seite 117: Grundlegende Funktionsweise Des Midi-Routings
11.7.3.1 G MIDI-R RUNDLEGENDE UNKTIONSWEISE DES OUTINGS Die folgende Ansicht zeigt Ihnen, wie Sie Ihre MIDI-Signale am Besten lenken können. G3 MIDI Routing – Felder und Menüs MIDI Input Local Control     to MIDI-Out  to USB-MIDI ...
Seite 118: Auswahlpunkte
Diese Funktion ist ab Werk eingeschaltet. Ausgeschaltetes Local Control wird in Verbin- dung mit Sequenzern empfohlen, die vom G3 empfangene MIDI Informationen wieder in das G3 einspeisen, um den internen Soundprozessor zu steuern. In diesem Setup würde der G3 Soundprozessor zwei identische Sätze an Steuerdaten erhalten, wenn Local Control eingeschaltet ist.
Seite 119 Drum Kit wird geladen. Die Verknüpfung wird in beide Richtungen angewendet. Wechseln sie externe Programme durch Ändern des Drum Kits. Gleichzeitig akzeptiert das G3 externe Programmwechsel durch Laden des in der jeweili- gen Verknüpfung festgelegten Drum Kits. Die in diesem Reiter festgelegten/modifizierten Verknüpfungen werden automatisch in der Gerätedatenbank gespeichert und beim Neustart geladen.
Seite 120: 12 Usb/Song / Player
Stecken Sie einen USB-Stick in das Modul. Drücken Sie die Taste [13] [USB/SONG]. [USB/SONG] Sollte kein USB-Stick gesteckt sein, erscheint folgende Meldung im Display: INSERT USB Stick Drücken Sie [F1], um den Dateimanager zu öffnen. [F1] 120 |G3 - Bedienungsanleitung...
Seite 121 Wenn Sie einen Ordner geöffnet haben, dann gehen Sie wie unter Punkt 3 beschrieben vor, um einen Song zu laden. Um zurück in eine höhere Ordnerebene zu gelangen, wählen Sie den Ordner <UP> aus der Liste. [F1] G3 - Bedienungsanleitung | 121...
Seite 122 Nutzen Sie den Drehregler [6], um die Abspielposition im Song zu ändern. Alternativ können Sie auch die Navigastionstasten links[ ] & rechts [ ] [8] verwenden. Volume Mit dem Drehregler [7] wählen Sie die Lautstärke des Songplayers. 122 |G3 - Bedienungsanleitung...
Seite 123: Record
[DISCARD]. Die Funktionsweise der Benennung finden Sie unter: Laden und Speichern von Presets (Sonderzeichen stehen Ihnen hier nicht zur Verfügung). Die gespeicherte Datei finden Sie nun auf Ihrem USB-Stick. [F1] = SAVE [F3] = DISCARD G3 - Bedienungsanleitung | 123...
Seite 124: 13 Update
13 UPDATE GEWA arbeitet ständig an Updates, um Ihnen auch in der Zukunft viel Freude mit dem Instrument bereiten zu können. Unter [MENU]  SETUP  INFO finden Sie die Versions- und Seriennummer Ihres G3 Moduls. Update-Dateien finden Sie unter: www.gewadrums.com/service Befolgen Sie die Installationsschritte von der Website und laden Sie das Update in die erste Ebene Ihres USB-Sticks.
Seite 125: Nützliche Informationen
äußere Einflüsse entstehen, fallen nicht unter die Gewährleistung, ferner auch nicht der Verbrauch von Verbrauchsgü- tern, wie z. B. wiederaufladbare Akkumulatoren, Saiten, Felle oder Dichtungen. Vermuten Sie einen Gewährleistungs- fall mit Ihrem Gerät, wenden Sie sich wäh-rend der üblichen Geschäftszeiten an Ihren Händler. G3 - Bedienungsanleitung | 125...
Seite 126: Fehlerdiagnose Und Lösungen
Stellen Sie sicher, dass Sie ein Stereo Klinkenkabel verwenden und dieses Ich kann nur eine Komponente des Pads hören (z.B. an beiden Seiten vollständig eingesteckt ist. Bei GEWA Becken und nur Fell oder nur Rand). Modulen ist nur die piezoseitige Beckenbuchse relevant.
Seite 127: Midi List / Notes & Nrpn / Gewa G3 & G5 & G9
14.3 MIDI L & NRPN / GEWA G3 & G5 & G9 OTES 14.3.1 MIDI I MPLEMENTATION For MIDI messages received on MIDI channel 10. MIDI Message HEX Code Description NOTE ON 99H kk vv Note ON #kk(1-127), velocity vv(1-127). vv=0 means NOTE OFF...
Seite 128 0x1A 0x17 Edge 0x18 0x14 Edge 0x19 Bow (Closed)* 0x2A Edge 0x16 Pedal Chick 0x2C Pedal Splash 0x15 Bell 0x13 AUX1 Head 0x58 0x59 Bell 0x16 AUX2 Head 0x5A 0x5B Bell 0x17 AUX3 Head 0x5C 0x5D 128 |G3 - Bedienungsanleitung...
Seite 129 39 - D#2 Drum Kit Tom 4Rim 40 - E2 Drum Kit Snare Rim 41 - F2 Drum Kit Tom 4 42 - F#2 Drum Kit HH Bow (Closed) 43 - G2 Drum Kit Tom 3 G3 - Bedienungsanleitung | 129...
Seite 130 AUX1 Rim 90 - F#6 AUX2 Head 91 -G6 AUX2 Rim 92 - G#6 AUX3 Head 93 -A6 AUX3 Rim 94 - A#6 AUX4 Head 95 – B6 AUX4 Rim 96 – 127 Reserved for Hi-Hat 130 |G3 - Bedienungsanleitung...
Seite 131: Drum Edit Nrpn Controls
B9H 63H 1DH 62H rr 06H vv Room Reverb send level, vv=0..127 NRPN 1ErrH B9H 63H 1EH 62H rr 06H vv Instrument Reverb send level, vv=0..127 NRPN 1FrrH B9H 63H 1FH 62H rr 06H vv Multi-FX send level, vv=0..127 G3 - Bedienungsanleitung | 131...
Seite 132 B9H 63H 2FH 62H rr 06H 00 Request Input / Gain Reduction / Output levels (see below for Response message) * Edit controls of all Hi-Hat trigger notes are working on same parameter set and needs only to send once (rr=46). 132 |G3 - Bedienungsanleitung...
Seite 133: Effects Nrpn Controls
Reverb Level 0 (mute) to 127 (max) 0301h Pre-Delay Time 0 = 0ms, till 127 = 250ms 0302h Reverberation Time 0 (shortest) till 7Fh (longest) 0303h Pre-High-Pass Filter Frequency 0=OFF…64=~500Hz...127=~1KHz 0304h High-Shelf Filter (Tone) Gain 0=-12dB, 64=0dB, till 127 = +6dB G3 - Bedienungsanleitung | 133...
Seite 134 Drive: 0 (linear) till 127 (max drive amount) 0406h Low Pass Filter Frequency: 0 = closed, till 127 = open (8kHz) 0408h Post Gain: 0 (muted), till 127 Multi Effects: Chorus 0404h Type (Waveform): 0 = Triangle, else Sine 134 |G3 - Bedienungsanleitung...
Seite 135: Master/Monitor/Hp Eq/Comp Nrpn Controls
Low Mid Band Gain 0=-15dB…40h=0dB…7Fh=+15dB 380Ah High Mid Band Gain 0=-15dB…40h=0dB…7Fh=+15dB 380Bh High Band Gain 0=-15dB…40h=0dB…7Fh=+15dB 380Ch Low Band Freq. (note 1) 0=20Hz…7Fh=16kHz 380Dh Low Mid Band Freq. (note 1) 0=20Hz…7Fh=16KHz 380Eh High Mid Band Freq. (note 1) 0=20Hz…7Fh=16KHz G3 - Bedienungsanleitung | 135...
Seite 136 Release time: 0=fast release (10ms), … 60=100ms, … 100=1s, till 127=slow release (~5s), 391Ah exp. Curve 391Bh Threshold: 127=0dB, 64=-6dB, 32=-12dB, 16=-18dB, 8=-24dB, 4=-30dB, 2=-36dB 0=-Inf 391Ch Ratio: 127=1/128, 126=2/128 (1/64), 125=3/128, … 64=64/128 (1/2), … 0=1/1 136 |G3 - Bedienungsanleitung...
Seite 137 Boost: 0=1x ... 127=8x 3A1Eh Knee : 0=hard, else soft 3A1Fh Request Input / Gain Reduction / Output levels (see below for Response message) Note 1: 14bit precision when using NRPN MSB+LSB value, 1 Hz step G3 - Bedienungsanleitung | 137...
Seite 138: Compressor Input / Gain Reduction / Output Levels Response Packet Description138
“rr” is the MIDI note number of the according Pad/Trigger NRPN Description 40rrH Trigger Bank Preset # 0..maxNB (max number of presets depends on factory Trigger Bank) 41rrH Head/Rim resp. Bow/Edge/Bell*** Gain 0..8 42rrH Head/Rim resp. Bow/Edge/Bell Threshold 1..127 43rrH Head/Rim resp. Bow/Edge X-Talk 0..7 138 |G3 - Bedienungsanleitung...
Seite 139 *Positional Sensing: SAM5916 sends MIDI Controller CC#16 with value 0 (Center) till 127 (Outer). **Hihat Pedal curve is select when sending NRPN 0x4C2C (“rr” = 0x2C = “HH Chick” note) *** Parameter available for Bell only in case of “3-Way” mode selected G3 - Bedienungsanleitung | 139...
Seite 140: Trigger Curve Packet Description
LED Brightness Control 0=LEDs OFF, till 5=highest brightness Bluetooth commands: 0 = triggers disconnect A2DP link 40h (BT ON) 1 = Pairing mode 3741h 3Fh = BT Module OFF 40h = BT Module ON 7Fh = BT module factory reset 140 |G3 - Bedienungsanleitung...
Seite 141 Direct Out 3 & 4 mode 0=mono, 1=stereo 1 (stereo) 3B12h Direct Out 5 & 6 mode 0=mono, 1=stereo 1 (stereo) 3B13h Direct Out 7 & 8 mode 0=mono, 1=stereo 1 (stereo) 3B1Fh Request Outputs levels (see below for response message) G3 - Bedienungsanleitung | 141...
Seite 142: Output Levels Response Packet Description (Host -> 5916)
ETTINGS MIDI Settings Power-up NRPN # (High|Low) Description default 3720h MIDI Channel 0=Off, 1..16 3721h Local Control 0=Off, 1=On 1 (On) 3722h MIDI Input Soft through 0=Off, 1=to MIDI-Out, 2=to USB MIDI, 3=to both 0 (Off) 142 |G3 - Bedienungsanleitung...
Seite 143: Metronome Settings
2 (1/4) 3768h Accent On/Off 0 = OFF, else ON 1 (ON) 376Ah Tap ON/OFF 0 = OFF, else ON 376Bh Tap Channel (MIDI note of drum trigger) 376Ch Tap Head/Rim (2nd MIDI note, 0=not used) G3 - Bedienungsanleitung | 143...
Seite 144: Technische Daten
MIDI (IN, OUT/THRU) COMPUTER-VERBINDUNG: USB B-Type (USB Hi-Speed AUDIO/MIDI) AC IN (IEC C7) Bluetooth Drahtlose Verbindungen Aufnahme (G3  DAW) Sampling Rate (Original): 48 kHz Sampling Rate: (mit Konverter): 96 kHz, 44,1 kHz Aufnahme: 6 Kanäle (je nach Software-Stand) Wiedergabe: 2 Kanäle...
Seite 145 G3 - Bedienungsanleitung | 145...
