Befestigung des Kantenschneiders an
der Getriebekopfbaugruppe
Zum Befestigen des Kantenschneiders an der
Getriebekopfbaugruppe wird kein Werkzeug benötigt.

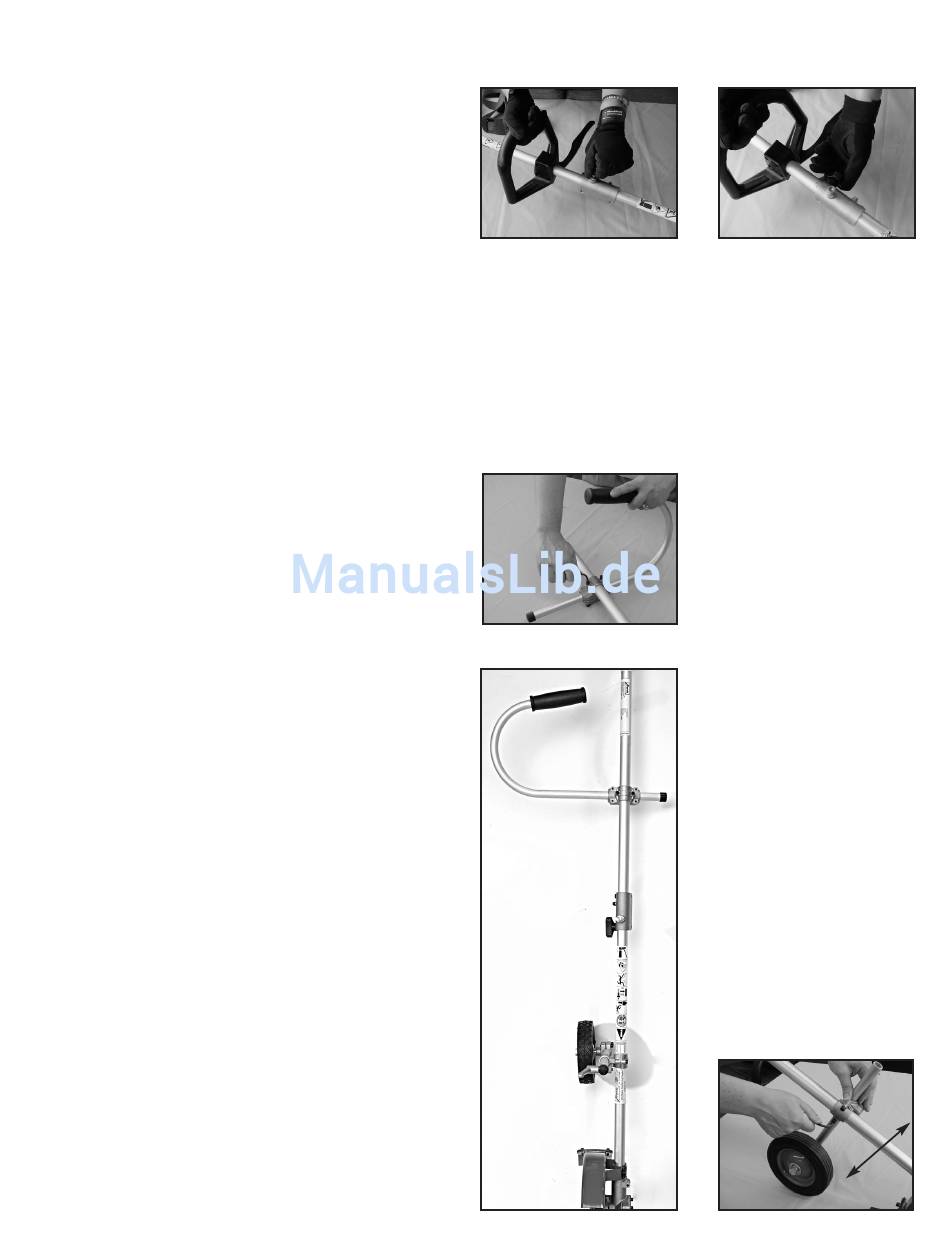

1. Den Federbolzen am Adapter des Getriebekopfschafts
hochziehen (Bild 14).
2. Die Antriebswelle des Kantenschneiders vorsichtig in den
Adapter einsetzen. Dabei sicherstellen, dass der Keilzahn
der inneren Antriebswelle ganz in die Keilzahnbuchse des
Getriebekopfschafts geschoben wird.
3. Wenn die Antriebswelle korrekt ausgerichtet ist, gleitet der
Federbolzen in das Loch im Schaft des
Kantenschneiderzubehörs. Daraufhin sollte ein
Klickgeräusch zu hören sein.
4. Durch Drehen in die entgegengesetzte Richtung
sicherstellen, dass die beiden Schaftteile korrekt
miteinander verbunden sind.
5. Dadurch wird verhindert, dass sich der Schaft dreht.
6. Den Zusammenbau durch Festziehen des Drehknopfs
sichern (Bild 15).
Ausbalancierung und Tiefeneinstellung
Überprüfen Sie das Gleichgewicht des zusammengebauten
Geräts. Die Haltegriffe und der Schultergurt wurden im Werk
vormontiert und auf einen Bediener durchschnittlicher
Körpergröße eingestellt. Diese Einstellung kann jedoch je nach
Bedienerwunsch geändert werden.
1. Die Handgriffe können im Ermessen des Bedieners
verstellt werden; dazu werden einfach die Schrauben
gelockert und die Griffe werden den Schaft entlang nach
oben oder nach unten geschoben. Ziehen Sie die
Schrauben dann wieder an (Bild 16). Der Abstand
zwischen dem Messer und dem vordersten Teil des
Führungsgriffs sollte mindestens 450 mm betragen (Bild
17).
2. Die Radhöhe kann eingestellt werden; lockern Sie dazu
den Halterungshebel und verändern Sie die Radhöhe, um
die gewünschte Schneidtiefe herbeizuführen (Bild 18).
Obere Einstellung – tiefer Schnitt, untere Einstellung –
flacher Schnitt.
7
Bild 14
Bild 16
Bild 17
Bild 15
Oben
Unten
Bild 18
