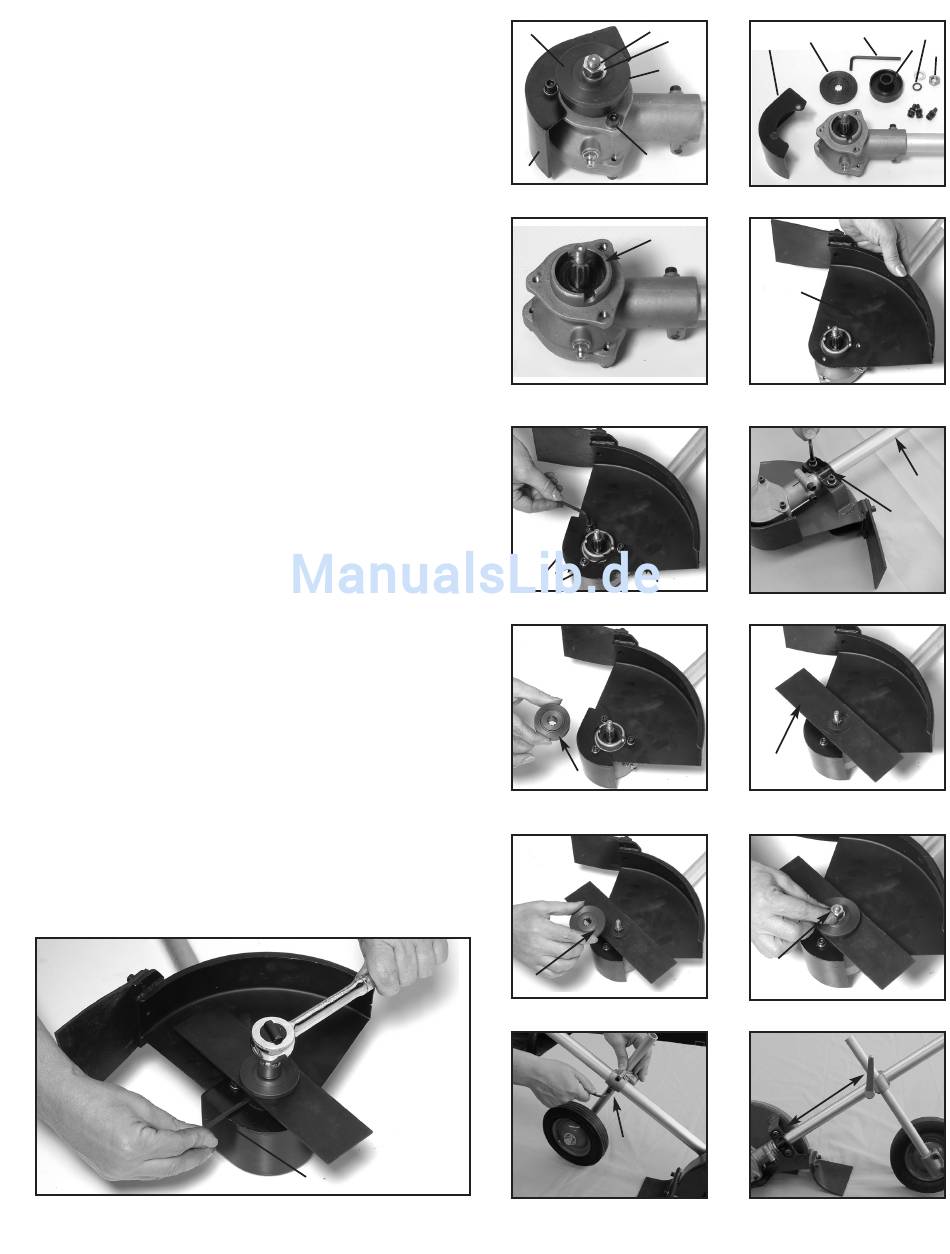

Zusammenbau des Kantenschneiders
Werkzeuge: 9/16-Zoll-Schraubenschlüssel (15 mm), Stift
(im Lieferumfang des Geräts enthalten) oder
Schraubendreher
1. Die folgenden Teile vom Kantenschneider entfernen:
Messersicherungsmutter (1) durch Drehen nach links,
Federscheibe (6), Haltescheibe (2),
Getriebeabdeckung (3), Halteschrauben (4) und
Abdeckung (5) (Bilder 1 und 2).
2. Die Messerschutzblende am Getriebe montieren.
Dazu die 3 Montagelöcher (Bild 4) ausrichten, die
Abdeckung (5) aufsetzen, alle Löcher zur Deckung
bringen und 3 Schrauben einsetzen (Bild 5).
3. Die Messerschutzblende mit der Halterung und zwei
Schrauben an der Messerschutzblende befestigen
(Bild 6).
4. Getriebeabdeckung (Bild 7), Messer (Bild 8) und
Haltescheibe (Bild 9) anbringen;
Messersicherungsmutter mit Unterlegscheiben
montieren. Linksgewinde – durch Drehen gegen den
Uhrzeigersinn festziehen (Bild 10).
5. Die Antriebswelle mit dem mitgelieferten Stift oder
einem Schraubendreher sperren, der durch die
aufeinander ausgerichteten Schlüssellöcher in der
Getriebeabdeckung und dem Getriebekasten gesteckt
wird. Die Messersicherungsmutter mit einem
Schraubenschlüssel festziehen. Die Mutter durch
Drehen im Uhrzeigersinn festziehen (Bild 11).
6. Die Halterung spreizen, die Radbaugruppe am Rohr
anbringen und mit zwei Schrauben in der für die
anstehende Arbeit am besten geeigneten Position
sichern (Bild 12 und 13).
7. Der Bügelgriff kann durch den U-förmigen Griff
ersetzt werden, der Teil des Kantenschneiderzubehörs
ist.
Stift
Bild 11
1
3
6
2
4
5
Bild 1
Getriebekasten
Bild 3
Schrauben
Abdeckung
Bild 5
Getriebeabdeckung
Bild 7
Haltescheibe
Bild 9
Halterung
Bild 12
2
6
Pin
5
3 1
Bild 2
Messer
sc
hutzb
lende
Messer
sc
hutzb
lende
Bild 4
Welle
Halterung
Bild 6
Messer
Bild 8
Befestigungsschraube
Bild 10
10,2-11,4 cm
Bild 13
6
