VERBINDUNGEN

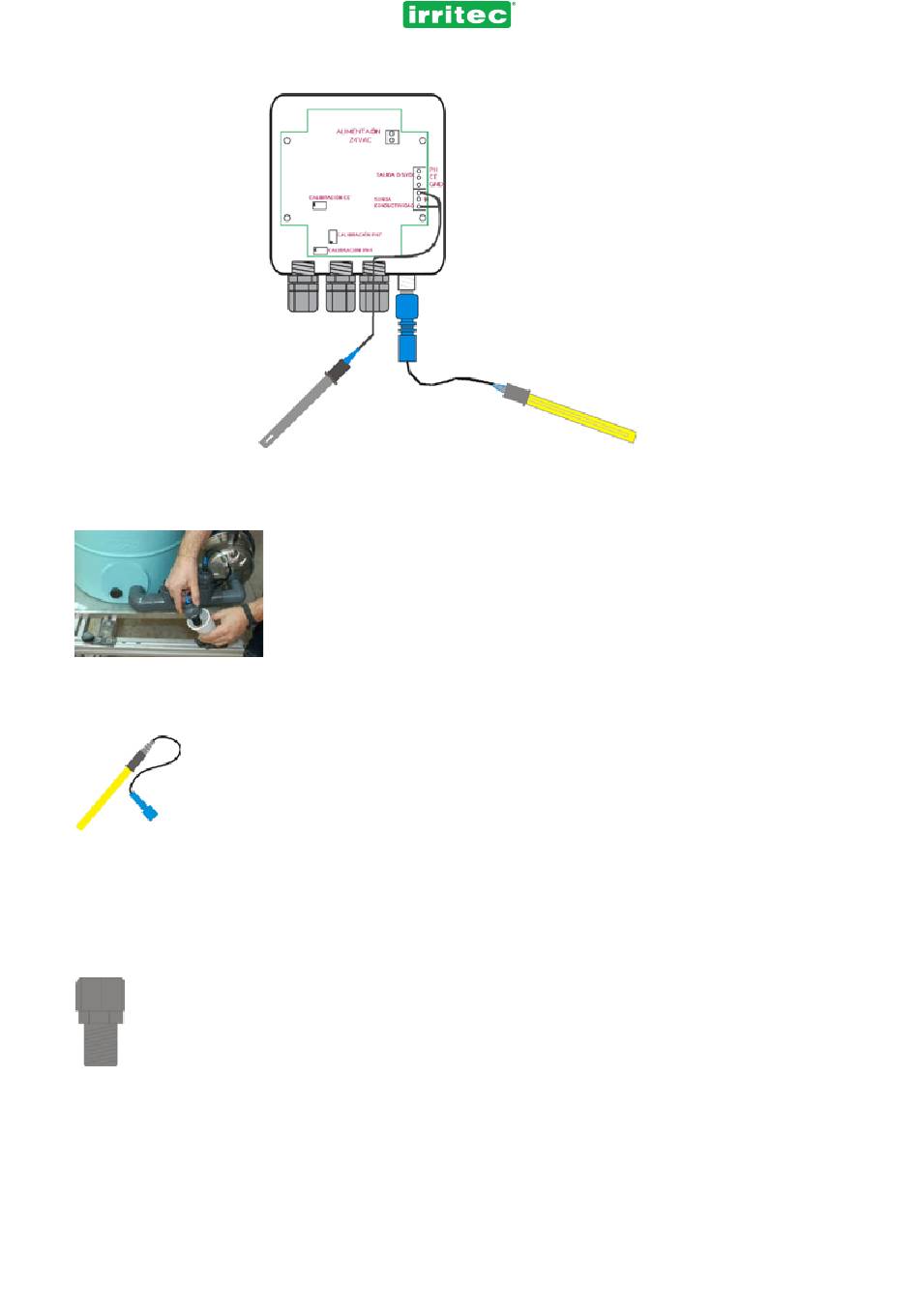

Wenn Sie die Sonden mit dem analogen Signal verbinden möchten, folgen Sie den im Bild beschrieben Anweisungen.
Hinweis: Alle analogen Eingänge sollen aus dem Kabelkanal angeschlossen werden, der andere elektrische Kabel
oder alles enthalten könnte, was das Signal stört. Aus dem gleichen Grund müssen die Kabel geerdet werden.
3) Reinigen Sie die Elektrode mit Leitungswasser.
4) Kalibrierung der Sonde:
Die PH Sonde hat eine Reichweite von 3 bis 9, die gewöhnlichen Werte in landwirtschaftlichen Anwendungen.
Der Verbindung wird über eine Bajonett-Verbindung durchgeführt.
Vor der Installation wird diese Sonde durch einer Wartungslösung geschützt. Niemals trocken, oder Sie werden es
beschädigen. Nach der Installation, muss sie immer eingetaucht bleiben. Diese Bedingung muss für immer erhalten
werden, auch wenn Sie nicht bewässern müssen.
Am Schnittpunkt der Sonden werden geeignete Sondenhalter eingefügt , die die hydraulische und mechanische Dichtung
gewährleisten, ohne den Sensor zu beschädigen.
Diese Kupplung (Sonde / Sondenhalter) wird verwendet, um die Installation und Wartung zu erleichtern.
PH=7Lösung
Entfernen Sie die Sonde aus dem Vorratsbehälter und, nach dem Öffnen der Tüte mit der Lösung für die pH 7-Kalibrierung,
vorsichtig mischen.
Lesen Sie den pH-Wert auf dem Bildschirm vom Commander EVO und gleichzeitig stellen Sie die pH 7 Schraube (siehe
beigefügtes Foto) mit einem geeigneten Schraubendreher, bis der Wert 7 auf dem Bildschirm vom Commander EVO
erscheint.
Dannach, reinigen Sie die Sonde mit Wasser, um es zu vermeiden, die folgende PH4-Kalibrierung zu verdrehnen.
