Shaker Set: Installationsanleitung

Wir empfehlen Ihnen, den Shaker auf festem, ebenem Boden, geschützt vor Frost und Licht zu setzen, um den
Verschleiß der elektrischen und hydraulischen Komponenten des Geräts zu verhindern.

1. Versorgungsverbindung

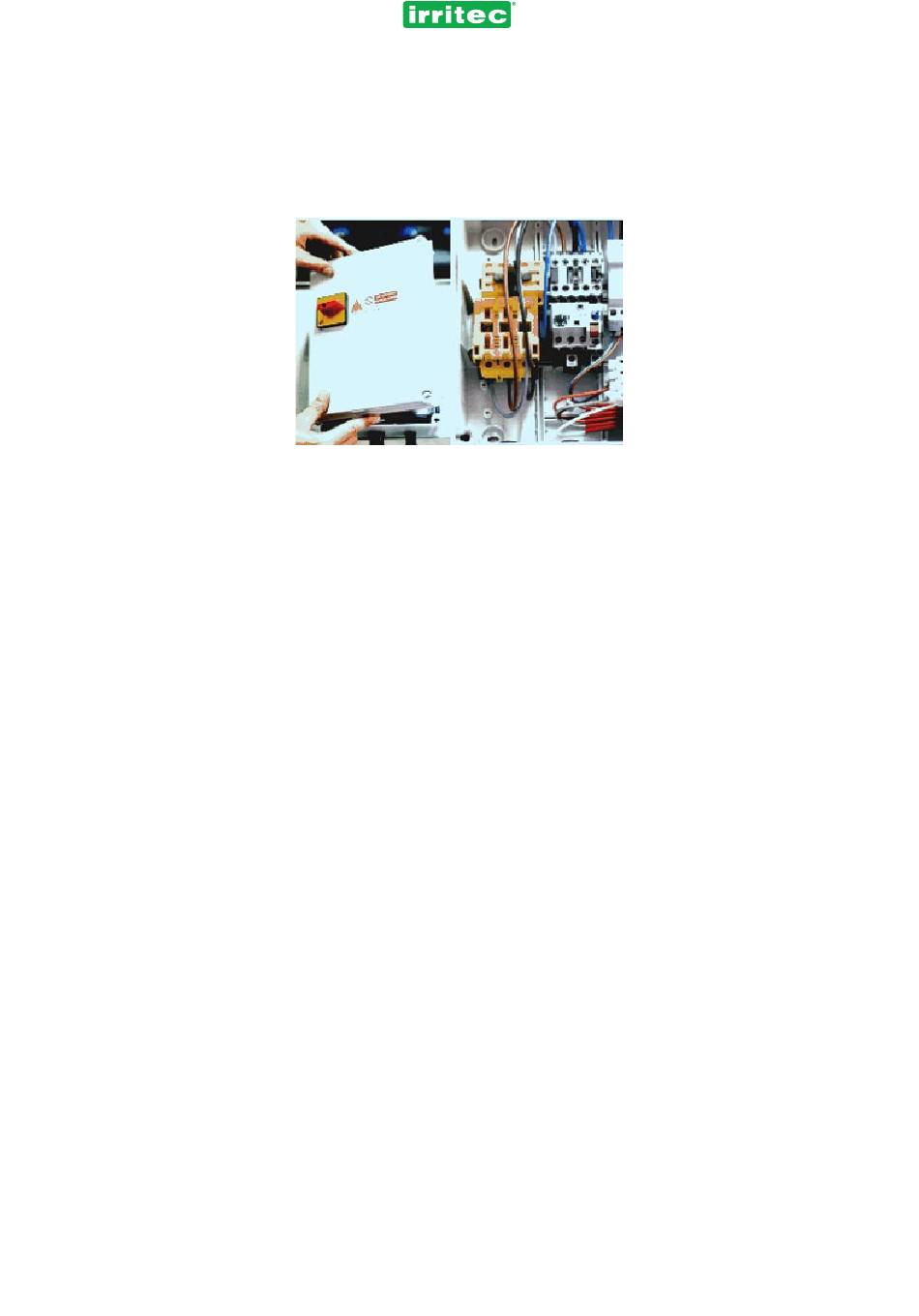

• Öffnen Sie die Schalttafel vom Shaker mit Hilfe eines Schraubendrehers.
• Verbinden Sie die Versorgung (drei Phasen + neutal) mit dem Zähler und schließen Sie die Schalttafel.
2. Verbindung mit Bewässerungssystem
Der Shaker ist In-linie mit dem System (das ganze Wasser sollte durch das System fließen) durch zwei Zweige
von der Hauptleitung verbunden, indem ein Absperrventil zwischen den beiden Ableitungen eingesetzt wird (siehe
Installationsdiagramm).
Für Flussraten die höher als nominal sind (18 mc / h für das 12mc Modell, 36 mc / h für das 20mc Modell), können
Sie eine By-Pass Installation durchführen, indem nur einen Teil des Wassers innerhalb des Fertirrigationssystems
verschoben wird (siehe Montage-Diagramm).
Hinweis: Im Fall von Bypass-Installation, sollen die EC- und pH-Wert Sensoren auf der Hauptleitung (oder
auf einem speziellen Sondenhalter) installiert werden.
• Schließen Sie den Shaker an das Bewässerungsnetz über die beiden Nippel, Durchmesser 1 "1/2. Das Wasser
tritt in Korrespondenz des mit dem Mischbehälter verbundenen Schwimmers ein und tritt aus dem T mit Gewinden
am Ausgang der Anlaufpumpe aus .
• Um sicherzustellen, dass der Vormischbehälter immer voll bleibt
Installieren Sie einen Druckregler, oder einen Druckkessel. Wenn das System nicht in Betrieb ist, wird den Strom
durch den richtigen Schwimmer durch das Ventil am Tank blockiert.
3. Verbindung mit Verbindung mit Düngemittel-Behälter
• Statten Sie die Tanks mit einem Sicherheits-Filter aus und verbinden Sie sie mit der Spritzeinheit über Anti-
Korrosions-Schläuche. (Siehe Installationsdiagramm)
• Schließen Sie die Tanks an der Ventilen durch die richtigen Anschlußstücke , ziehen Sie den Schlauch mit einer
Klemme und notieren Sie die Nummer des entsprechenden Ventils (1, 2, 3, 4 oder Säure)auf dem Tank. Das Ventil für
die Injektion von Säure ist mit dem Wort "Säure" beschriftet, während die Ventile für die Injektion von Dünger von1
bis 4 nummeriert sind. (mit Ventil 1 verbundener Tank = Dünger 1 usw ...).
