WEHRLE WECOUNT-S MTK-OZM Betriebsanleitung

Mehrstrahl-trockenläufer messkapseln

Werbung

DE

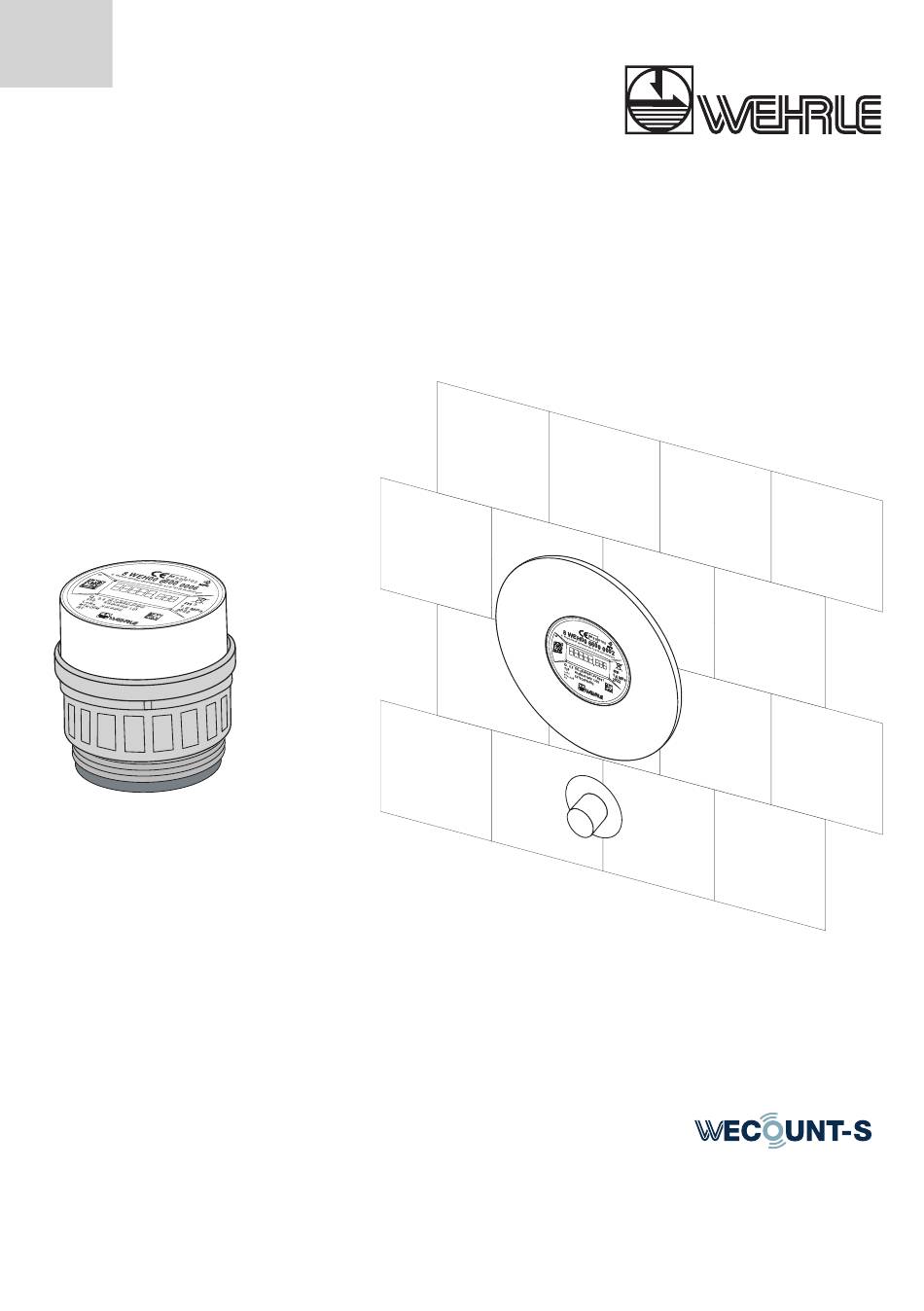

WECOUNT-S
MTK-OZM
MTW-OZM
Betriebsanleitung
Mehrstrahl-Trockenläufer Messkapseln

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WEHRLE WECOUNT-S MTK-OZM

  • Seite 1 WECOUNT-S MTK-OZM MTW-OZM Betriebsanleitung Mehrstrahl-Trockenläufer Messkapseln...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Übersicht Messkapseln �����������������������������������������������������������������4 Gerätekennzeichnung WECOUNT-S MTK-OZM ��������������������5 Geräteabmessung ���������������������������������������������������������������������������7 Benötigte Werkzeuge ��������������������������������������������������������������������7 Lieferumfang ������������������������������������������������������������������������������������8 Transport ������������������������������������������������������������������������������������������8 Lager- und Umgebungsbedingungen �����������������������������������������8 Reinigung ������������������������������������������������������������������������������������������8 Personalqualifikation ����������������������������������������������������������������������9 Bestimmungsgemäße Verwendung ��������������������������������������������9 Sicherheits- und Gefahrenhinweise ���������������������������������������� 10 Wasserzähler einbauen �������������������������������������������������������������� 11 WECOUNT-S (elektronisches Zählwerk) �������������������������������� 17 Erläuterung Display ���������������������������������������������������������������������������...
  • Seite 3 Zusatzfunktionen WECOUNT-S ��������������������������������������������� 24 NFC (Near Field Communication) Geräteschnittstelle ����������������������������������������������������������������������������� 25 Datenspeicher Volumenmesswerte/15 Monatsendwerte������������������������������������ 27 LCD-Einstellungen ����������������������������������������������������������������������������� 27 Ereignis-Logbuch �������������������������������������������������������������������������������� 28 Hochauflösender Modus ������������������������������������������������������������������ 29 Funkeinstellungen konfigurieren ����������������������������������������������������� 30 Technische Daten WECOUNT-S ���������������������������������������������� 32 Übersetzungen ����������������������������������������������������������������������������� 32 Wartung ����������������������������������������������������������������������������������������� 33 Entsorgung ������������������������������������������������������������������������������������...
  • Seite 4: Übersicht Messkapseln

    4 | Wasserzähler Übersicht Messkapseln WECOUNT-S: elektronischer Wasserzähler (W   =   C omposite/W =  M essing) M  MODULARIS: mechanischer Wasserzähler (M =  C omposite/M =  M essing) C  M  MOC/MOE M   M M   M M   M X  M M  M ...
  • Seite 5: Gerätekennzeichnung Wecount-S Mtk-Ozm

    Wasserzähler | 5 Gerätekennzeichnung WECOUNT-S MTK-OZM 0102 8 WEH00 6600 0002 E. Wehrle GmbH Obertalstraße 8 D-78120 Furtwangen 1,6 MPa 2022 Q 2,5 DE-20-MI001-PTB001 R160H/R160V LGS LoRa 2418C0000002 MTK-OZM CE-Kennzeichnung Positi on der lokalen NFC-Schnitt stelle Seriennummer Max� zulässiger Druck Ferti gungsjahr Zulassungs-Nr�...
  • Seite 6 6 | Wasserzähler DevEUI / MAC Adresse (opti onal bei LoRa-Funkausführung) Platzhalter für Kundenlogo Zählertyp-Kennzeichnung Zählertyp-Schnitt stelle Funkstandard (wMbus, LoRa) Max� zulässige Wassertemperatur Zähler Baugröße Q3 Platzhalter für 2D-Datamatrixcode (z. B. Seriennummer) Postalische Adresse...
  • Seite 7: Geräteabmessung

    Geräteabmessung H = 35 - 65 mm Benötigte Werkzeuge...
  • Seite 8: Lieferumfang

    Lieferumfang Transport Lager- und Umgebungsbedingungen +0,1°C ... +65°C ≤ 60% RH H₂O Reinigung H₂O...
  • Seite 9: Personalqualifikation

    Wasserzähler dienen zur Verbrauchserfassung von Trinkwasser, je nach Ausführung für Kalt- oder Warmwasser. Andere Einsatzfälle, die von diesen Vorgaben abweichen, sind von E. Wehrle GmbH schriftlich freizugeben. Wasserzähler sind ausschließlich zum genannten Zweck bestimmt. Jede andere, darüber hinausgehende Benutzung oder ein Umbau der Wasserzähler gilt als nicht bestimmungs- gemäß...
  • Seite 10: Zu Ihrer Sicherheit

    10 | Zu Ihrer Sicherheit Sicherheits- und Gefahrenhinweise Unsachgemäße Montage, Druckprüfungen, Veränderungen oder falsche Bedienung können Personen- und Sachschäden verursachen. Bei beschädigter oder entfernter Plombe ist der Wasserzähler nicht mehr für die gesetzliche Messung zugelassen� Vor der Installation Wasserzähler auf Transportschäden prüfen. Nicht fallen lassen, niemals am Schutzdeckel oder am Zählwerk halten�...
  • Seite 11: Wasserzähler Einbauen

    Einbauanleitung | 11 Wasserzähler einbauen ( ... )
  • Seite 12 12 | Einbauanleitung...
  • Seite 13 Einbauanleitung | 13...
  • Seite 14 14 | Einbauanleitung IST, MUK, MET, MOC/MOE KTW/TVO/ KTW/TVO/ EPDM conform! EPDM conform!
  • Seite 15 Einbauanleitung | 15 IST, TE1, MET, MOC/MOE max. 40 Nm A34, DM1, MUK, HT2, MB2, MB3, WE1, WGU max. 80 Nm...
  • Seite 16 16 | Einbauanleitung ( ... )
  • Seite 17: Wecount-S (Elektronisches Zählwerk)

    WECOUNT-S | 17 WECOUNT-S (elektronisches Zählwerk) Nachfolgende Geräteanzeigen sind beispielhaft! Erläuterung Display Zeigt akti ven Funkbetrieb Batt eriewarnsymbol (Gerät tauschen) Durchfl usssymbol (blinkt bei Durchfl uss) Aktueller Durchfl usswert (opti onal) Hauptanzeige (m ), kumulierter Verbrauch mit 3 Nachkommastellen (Liter)
  • Seite 18: Auslieferungszustand

    18 | WECOUNT-S Auslieferungszustand Der SLEEP-Modus ist der reguläre Auslieferungszustand des Zählers. In diesem Zustand zählt der Zähler bereits den Verbrauch, aber die Funkübertragung ist noch nicht aktiviert, um während des Transports bis zur Installation Strom zu sparen� Hinweis: Der Endkunde/Monteur kann sicher sein, dass es sich bei dem Zähler um ein Neugerät handelt, wenn das Wort SLEEP angezeigt wird.
  • Seite 19 WECOUNT-S | 19 Es ist eine Entnahme des Mindestvolumen von 5 l (Standard) notwendig (z. B. Wasserhahn für kurze Zeit komplett aufdrehen). Das Mindestvolumen kann werkseitig oder via NFC-Schnittstelle angepasst werden. Beim Wechsel in den Normalbetrieb aus dem SLEEP-Modus wird das Inbetriebnahmedatum gesetzt, das Volumen zurückge- setzt und das Fehlerprotokoll gelöscht�...
  • Seite 20: Funkeinstellung

    20 | WECOUNT-S Funkeinstellung Sobald der Funk aktiviert ist, sendet er ein verschlüsseltes Funktelegramm nach OMS (Open Metering System). Während der aktiven Funkzeiten leuchtet das Funksymbol dauerhaft auf. Werkseinstellung = Langtelegramm „Walk-by“ im C1 Modus: Aktueller Wert + Stichtagswert + 15 Monatsendwerte in Mode 5 AES-Verschlüsselung In der Werkseinstellung wird von Montag bis Freitag von 6:00–19:00 Uhr im Abstand von 1 Minute gefunkt.
  • Seite 21: Geräteanzeigeschleife

    WECOUNT-S | 21 Geräteanzeigeschleife Gerätean- Anzeigedauer Beispiel zeige Verbrauch 236,214 m 10 s Aktueller Durchfluss 15 l/h Stichtagswert 175 m 3 s optional Prüfzahl C85 Stichtagsdatum 01.01 Min�1 s (kann verlängert Firmwareversion werden) 1 s minimum Segmenttest alles AUS 1 s minimum Segmenttest alles AN Je nach gelieferter Gerätekonfiguration durchläuft die Anzeige unterschiedliche Inhalte.
  • Seite 22: Ereignis- Und Fehlermeldungen

    22 | WECOUNT-S Ereignis- und Fehlermeldungen 10 Sekunden 2 Sekunden Kommt es im Zähler zu einem Ereignis oder Fehler, so wird dies mit einer Meldung auf dem Display angezeigt. Dabei wird die Darstellung der Ereignismeldung für 2 Sekunde in die Anzeigenschleife eingebaut�...
  • Seite 23 WECOUNT-S | 23 Übersicht der Ereignis- und Fehlermeldungen Beschreibung Maßnahmen Err01 Systemfehler Speicherfehler, Gerät Abtastung defekt austauschen Err02 BatLow Batteriespannung zu Gerät schwach austauschen InF03 Manipulation Betrugsversuch Zähler nicht (Magnetfeld) mehr für Abrechnung gültig. InF04 Funkfehler Zähler kann keinen Funk Gerät über- mehr absetzen�...
  • Seite 24: Zusatzfunktionen Wecount-S

    NFC-Schnittstelle oder: • Windows Notebook, Tablet oder PC mit USB-Schnittstelle • NFC-Schreib-/Lesekopf mit USB-Anschlussstecker (als Zubehör erhältlich) Hier gelangen Sie zur WEPROG Konfigurations-App www.wehrle.de/metering/fernauslesung/software-apps/ Folgende Daten können über die NFC-Schnittstelle eingesehen und/oder geändert werden: • Funkeinstellungen • Ereignismeldungen • LCD-Einstellungen •...
  • Seite 25: Nfc (Near Field Communication)

    Zusatzfunkti onen WECOUNT-S | 25 NFC (Near Field Communicati on) Geräteschnitt stelle Hinweis: Hinweis: Um eine korrekte Kommunikation zu gewährleisten, Um eine korrekte Kommunikation zu gewährleisten, legen Sie Ihr NFC-Lesegerät direkt auf das legen Sie Ihr NFC-Lesegerät direkt auf das NFC-Zeichen des Wasserzählers.
  • Seite 26 26 | Zusatzfunktionen WECOUNT-S Zugriffsrechte Es gibt 3 Zugriffsrechte: • Verbraucher (ohne Passwort, nur lesen) • Installateur (Einstellungen lesen und ändern, Passwort notwendig) • Prüfer (messtechnische Parameter lesen und ändern) Das Standard-Installateur-Passwort lautet „0000“. Es kann geändert oder deaktiviert werden.
  • Seite 27: Datenspeicher

    Zusatzfunktionen WECOUNT-S | 27 Datenspeicher Volumenmesswerte/15 Monatsendwerte Das aktuelle Volumen wird alle 15 Minuten im Gerät gespeichert. Das Volumen zum Stichtag wird ebenfalls im Gerät gespeichert und angezeigt� Zu Beginn eines neuen Monats wird der aktuelle Volumenwert des Vormonats abgespeichert. Es werden fortlaufend die Volumenwerte der letzten 15 Monate gespeichert und können mit der Konfigurations-App WEPROG ausgelesen werden.
  • Seite 28: Ereignis-Logbuch

    28 | Zusatzfunktionen WECOUNT-S Ereignis-Logbuch Für diverse Untersuchungen ist es sehr hilfreich, den zeitlichen Verlauf von Ereignissen nachvollziehen zu können. Um dies zu ermöglichen, ist im Zähler ein rollierendes Ereignis-Logbuch mit den letzten 10 aktuellsten Einträgen integriert: Treten viele temporäre Ereignisse in Folge auf, fallen eventuell ältere wichtige Meldungen heraus.
  • Seite 29: Hochauflösender Modus

    Zusatzfunktionen WECOUNT-S | 29 Hochauflösender Modus Für Zwecke der metrologischen Überprüfung des Zählers durch eine zugelassene Prüfstelle kann die Verbrauchsanzeige am Gerät für maximal 24 Stunden auf eine hochauflösende Anzeige umgestellt werden. Statt der üblichen m werden Milliliter (ml) angezeigt. Auf der Geräteanzeige wird dieser Modus dadurch gekennzeichnet, dass unter der Hauptanzeige das stilisierte Wort „HIGH“...
  • Seite 30: Funkeinstellungen Konfigurieren

    30 | Zusatzfunktionen WECOUNT-S Funkeinstellungen konfigurieren Weitere Informationen zur Installation der Konfigurations-App für die Funkeinstellungen, sowie zur Programmierung finden Sie unter: www.wehrle.de/metering/fernauslesung/ software-apps/. Einstellbare Funktelegrammarten wMbus-Modelle* Kurztelegramm aktueller Wert, Stichtagswert (OMS) (Werkseinstellung) Kurztelegramm aktueller Wert, Stichtagswert (OMS) Langtelegramm aktueller Wert, Stichtagswert,...
  • Seite 31 Zusatzfunktionen WECOUNT-S | 31 Weitere Funkparameter Begriff Einstell- Werks- Bemerkung möglichkeit einstellung Funktage Mo, Di, Mi, Do, Mo - Fr Jeder Wochentag Fr, Sa, kann einzeln aus- gewählt werden. So kann auch der Funk am Wochenende unterdrückt werden. Funkmonate Jan–Dez Alle Monate Jeder Monat kann einzeln ausgewählt...
  • Seite 32: Technische Daten Wecount-S

    32 | Wasserzähler Technische Daten WECOUNT-S (Elektronisches Zählwerk) Schutzart IP68, (4 Wochen, max. 1 Meter unter Wasser) EN13757-4, wMBus nach OMS (Open Metering System), T1, C1 Modus , Funknorm AES-128 Verschlüsselung (Generation 4, Mode 5 + Mode 7, Security Profile A + B) Funkfrequenz 868,95 MHZ Funkreichweite/...
  • Seite 33: Wartung

    Lithium-Batterie enthalten, gilt: Die Geräte niemals im Hausmüll entsorgen� Prüfbescheinigungen für die verwendeten Batterien bei Bedarf bei E� Wehrle GmbH anfordern� Lithiumbatterien vor Feuchtigkeit geschützt lagern, nicht über 100 °C erhitzen oder ins Feuer werfen. Lithiumbatterien nicht kurzschließen, nicht öffnen, beschädigen oder aufladen.
  • Seite 34: Wasserzähler

    34 | Wasserzähler EG-Konformitätserklärung EC declaration of conformity E. Wehrle GmbH, Obertalstraße 8, D-78120 Furtwangen Erklärt, dass die Mehrstrahl-Trockenläufer Messkapseln WECOUNT | | Declares that the Multi-Jet Dry Meter Measuring Capsules WECOUNT: MTK-OZM, MTW-OZM (IST, MOE, MOC, MET, MUK, A34, WE1, MB2, MB3, DM1, HT2, WGU, TE1) Mit der EG-Baumusterprüfbescheinigung, ausgestellt durch die notifizierte Stelle 0102...
  • Seite 35 E. Wehrle GmbH Obertalstraße 8 78120 Furtwangen Germany info@wehrle.de www.wehrle.de...
