WEHRLE MODULARIS Betriebsanleitung

Ringkolben-patronenzähler/mehrstrahl-nassläufer patronenzähler

Werbung

DE
Betriebsanleitung
Ringkolben-Patronenzähler
Ringkolben-Patronenzähler MODULARIS
Mehrstrahl-Nassläufer Patronenzähler

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WEHRLE MODULARIS

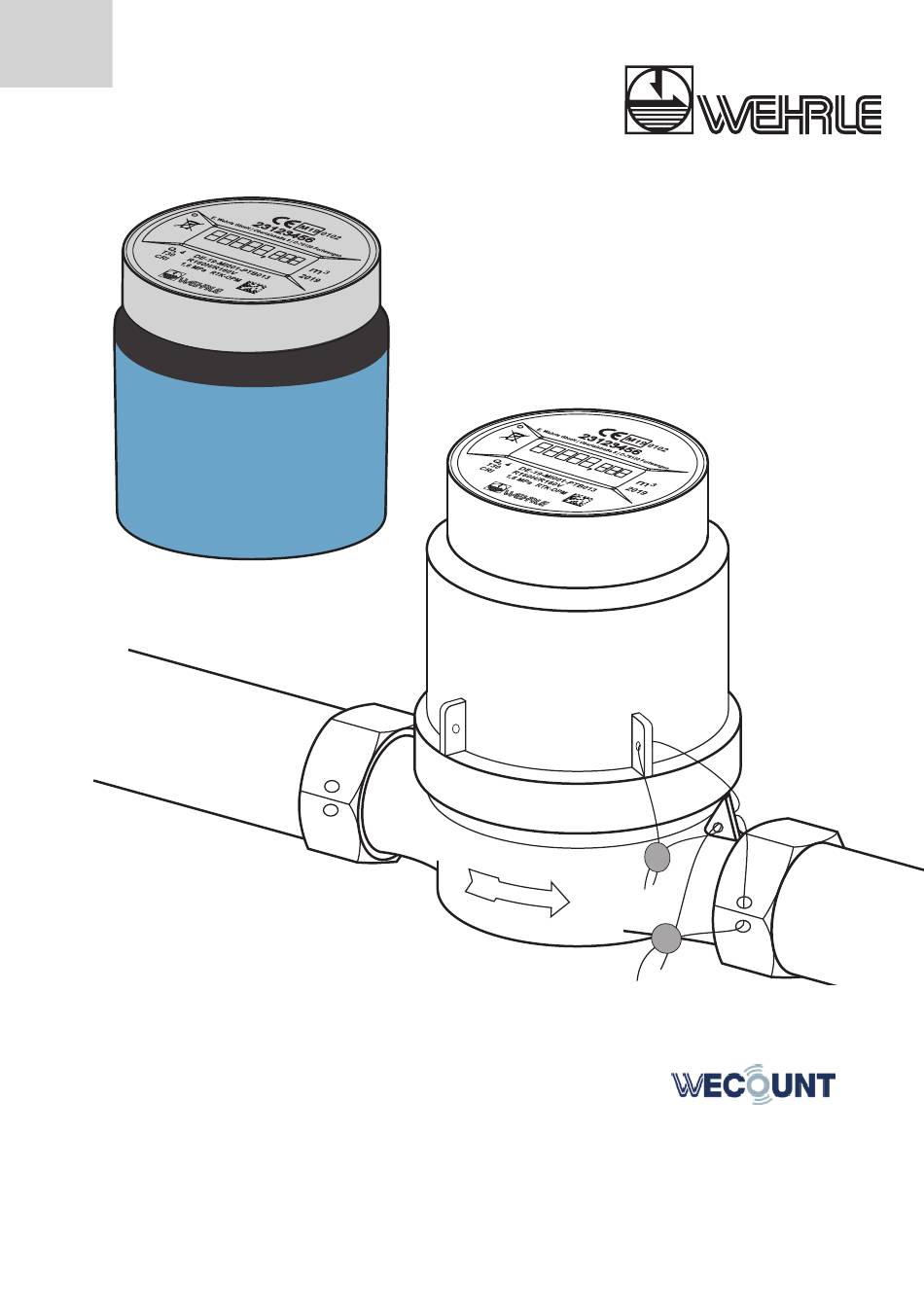

  • Seite 1 Betriebsanleitung Ringkolben-Patronenzähler Ringkolben-Patronenzähler MODULARIS Mehrstrahl-Nassläufer Patronenzähler...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Gerätekennzeichnung ��������������������������������������������������������������������4 Geräteaufbau �����������������������������������������������������������������������������������5 Geräteabmessung ���������������������������������������������������������������������������6 Benötigte Werkzeuge ��������������������������������������������������������������������6 Lieferumfang ������������������������������������������������������������������������������������7 Transport ������������������������������������������������������������������������������������������7 Lager- und Umgebungsbedingungen �����������������������������������������7 Reinigung ������������������������������������������������������������������������������������������7 Personalqualifikation ����������������������������������������������������������������������8 Bestimmungsgemäße Verwendung ��������������������������������������������8 Sicherheits- und Gefahrenhinweise �������������������������������������������9 Wasserzähler einbauen �������������������������������������������������������������� 10 Messpatrone einbauen ��������������������������������������������������������������� 18 WECOUNT ����������������������������������������������������������������������������������� 26 Erläuterung Display ���������������������������������������������������������������������������...
  • Seite 3 Zusatzfunktionen WECOUNT �������������������������������������������������� 33 Geräteschnittstelle mit Kommunikationskopf ������������������������������ 33 Tagesendwertespeicher �������������������������������������������������������������������� 34 Ereignis-Logbuch �������������������������������������������������������������������������������� 34 Hochauflösender Modus ������������������������������������������������������������������ 35 Funkeinstellungen konfigurieren ����������������������������������������������������� 36 Wartung ����������������������������������������������������������������������������������������� 38 Entsorgung ������������������������������������������������������������������������������������ 38 Rücksendung �������������������������������������������������������������������������������� 38 Übersetzungen ����������������������������������������������������������������������������� 39 Technische Daten WECOUNT ������������������������������������������������� 39...
  • Seite 4: Gerätekennzeichnung

    4 | Wasserzähler Gerätekennzeichnung CE-Kennzeichnung Fertigungsjahr Zulassungs-Nr� Messklasse/Zulässige Einbaulage RxxH: horizontale Lage, RxxV: vertikale Lage Typ-Kennzeichnung Platzhalter für Kundenlogo Max. zulässiger Druck Zähler Typ Max. zulässige Wassertemperatur Zähler Baugröße Q3 Postalische Adresse Seriennummer...
  • Seite 5: Geräteaufbau

    Wasserzähler | 5 Geräteaufbau Alternativ mit Schutzaufsatz (bestehend aus Schutzring und Schutzdeckel) Patronen-Verschraubung Kopfverschraubungs-O-Ring Messpatronen-O-Ring Messpatrone Sitz-O-Ring (bereits auf der Patrone montiert) Gehäuse nach DIN EN 14154 Rückflussverhinderer (optional) Auflagefläche für O-Ring (auch ohne RV vorhanden)
  • Seite 6: Geräteabmessung

    6 | Wasserzähler Geräteabmessung L = 105 - 190 mm H = 106 - 122 mm Benötigte Werkzeuge...
  • Seite 7: Lieferumfang

    Wasserzähler | 7 Lieferumfang Zähler komplett / Zähler komplett Messpatrone / Messpatrone C R I C R I Transport Lager- und Umgebungsbedingungen ≤ 60% RH 0,1°C–65°C H₂O Reinigung H₂O...
  • Seite 8: Zu Ihrer Sicherheit

    Wasserzähler dienen zur Verbrauchserfassung von Trinkwasser, je nach Ausführung für Kalt- oder Warmwasser. Andere Einsatzfälle, die von diesen Vorgaben abweichen, sind von E. WEHRLE GMBH schriftlich freizugeben. Wasserzähler sind ausschließlich zum genannten Zweck bestimmt. Jede andere, darüber hinausgehende Benutzung oder ein Umbau der Wasserzähler gilt als nicht bestimmungs- gemäß...
  • Seite 9: Sicherheits- Und Gefahrenhinweise

    Zu Ihrer Sicherheit | 9 Sicherheits- und Gefahrenhinweise Unsachgemäße Montage, Druckprüfungen, Veränderungen oder falsche Bedienung können Personen- und Sachschäden verursachen. Bei beschädigter oder entfernter Plombe ist der Wasserzähler nicht mehr für die gesetzliche Messung zugelassen� Vor der Installation Wasserzähler auf Transportschäden prüfen. Nicht fallen lassen, niemals am Schutzdeckel oder am Zählwerk halten�...
  • Seite 10: Wasserzähler Einbauen

    10 | Einbauanleitung Wasserzähler einbauen ( ... )
  • Seite 11 Einbauanleitung | 11...
  • Seite 12 12 | Einbauanleitung...
  • Seite 13 Einbauanleitung | 13...
  • Seite 14 14 | Einbauanleitung...
  • Seite 15 Einbauanleitung | 15...
  • Seite 16 16 | Einbauanleitung...
  • Seite 17 Einbauanleitung | 17...
  • Seite 18: Messpatrone Einbauen

    18 | Montage Messpatrone Messpatrone einbauen ( ... )
  • Seite 19 Montage Messpatrone | 19...
  • Seite 20 20 | Montage Messpatrone...
  • Seite 21 Montage Messpatrone | 21...
  • Seite 22 22 | Montage Messpatrone...
  • Seite 23 Montage Messpatrone | 23...
  • Seite 24 24 | Montage Messpatrone...
  • Seite 25 Montage Messpatrone | 25 C R I...
  • Seite 26: Wecount

    26 | WECOUNT WECOUNT Nachfolgende Geräteanzeigen sind beispielhaft! Erläuterung Display Zeigt aktiven Funkbetrieb Batteriewarnsymbol (Gerät tauschen) Durchflusssymbol (blinkt bei Durchfluss) Aktueller Durchflusswert (optional) Hauptanzeige (m ), kumulierter Verbrauch mit 3 Nachkommastellen (Liter)
  • Seite 27: Auslieferungszustand

    WECOUNT | 27 Auslieferungszustand Der SLEEP-Modus ist der reguläre Auslieferungszustand des Zählers� In diesem Zustand zählt der Zähler bereits den Verbrauch, aber die Funkübertragung ist noch nicht aktiviert, um während des Transports bis zur Installation Strom zu sparen� Hinweis: Der Endkunde/Monteur kann sicher sein, dass es sich bei dem Zähler um ein Neugerät handelt, wenn das Wort SLEEP angezeigt wird.
  • Seite 28 28 | WECOUNT Montagefunk Wenn Sie nach dem Einbau des Zählers den Montagefunk ausgelöst haben, können Sie damit den Empfang überprüfen. Die Geräte funken die Verbrauchsdaten dauerhaft für 72 Stunden in einem Funkabstand von 16 Sekunden. Davon unberücksichtigt bleiben die eingestellten Funkzeiten. Erst danach geht der Zäher in den regulär programmierten Funkbetrieb.
  • Seite 29: Funkeinstellung

    WECOUNT | 29 Funkeinstellung Sobald der Funk aktiviert ist, sendet er ein verschlüsseltes Funktelegramm nach OMS (Open Metering System). Während der aktiven Funkzeiten leuchtet das Funksymbol dauerhaft auf. Werkseinstellung = Kurztelegramm im T1 Modus: Aktueller Wert + Stichtagswert In der Werkseinstellung wird von Montag bis Freitag von 6:00–19:00 Uhr im Abstand von 1 Minute gefunkt.
  • Seite 30: Geräteanzeigeschleife

    30 | WECOUNT Geräteanzeigeschleife Gerätean- Azeigedauer Beispiel zeige Verbrauch 236,214 m 10 s Aktueller Durchfluss 15 l/h Stichtagswert 175 m Prüfzahl c91 Stichtagsdatum 31.12 Segmenttest alles AUS Segmenttest alles AN Je nach gelieferter Gerätekonfiguration durchläuft die Anzeige unterschiedliche Inhalte. Hier ein typisches Beispiel mit der Anzeige des Stichtagswerts.
  • Seite 31: Ereignis- Und Fehlermeldungen

    WECOUNT | 31 Ereignis- und Fehlermeldungen 10 Sekunden 4 Sekunden Kommt es im Zähler zu einem Ereignis oder Fehler, so wird dies mit einer Meldung auf dem Display angezeigt. Dabei wird die Darstellung der Ereignismeldung für 1 Sekunde in die Anzeigenschleife eingebaut.
  • Seite 32 32 | WECOUNT Übersicht der Ereignis- und Fehlermeldungen Nr� Beschreibung Maßnahmen Err01 Systemfehler Speicherfehler, Gerät austaus- Abtastung defekt chen Err02 BatLow Batteriespannung zu Gerät austaus- schwach chen Err03 Manipulation Betrugsversuch Zähler nicht (Magnetfeld) mehr für Abrechnung gültig. InF04 Funkfehler Zähler kann keinen Funk Gerät über- mehr absetzen�...
  • Seite 33: Zusatzfunktionen Wecount

    Konfigurations-App „µline config“ aus dem Microsoft Store • Kommunikationskopf (Koko) • Gerätepasswort Folgen Sie uns auf unserer Hompage unter www.wehrle.de/metering um zur Konfigurations-App zu gelangen� Geräteschnittstelle mit Kommunikationskopf Die induktive Geräteschnittstelle befindet sich in der Mitte des Gehäuses direkt auf der Leiterplatte, unter dem Display.
  • Seite 34: Tagesendwertespeicher

    34 | WECOUNT Tagesendwertespeicher Mit einem Befehl lassen sich über den Kommunikationskopf im Zähler die zuletzt gespeicherten 480 Tagesendwerte auslesen. Angabe in Liter� Ereignis-Logbuch Für diverse Untersuchungen ist es sehr hilfreich, den zeitlichen Verlauf von Ereignissen zu untersuchen. Um dies zu ermöglichen, ist im Zähler ein rollierendes Ereignis-Logbuch mit max.
  • Seite 35: Hochauflösender Modus

    WECOUNT | 35 Hochauflösender Modus Für Zwecke der metrologischen Überprüfung des Zählers durch eine zugelassene Prüfstelle kann die Verbrauchsanzeige am Gerät für maximal 24 Stunden auf eine hochauflösende Anzeige umgestellt werden. Statt der üblichen m werden in der Anzeige Liter mit einer Auflösung von 0,001 Liter angezeigt.
  • Seite 36: Funkeinstellungen Konfigurieren

    36 | WECOUNT Funkeinstellungen konfigurieren Weitere Informationen zur Installation der Software für die Funkeinstellungen, sowie zur Programmierung finden Sie unter www.wehrle.de/metering. Einstellbare Funktelegrammarten Kurztelegramm aktueller Wert (Werkseinstellung) Kurztelegramm Vortageswert (Mitternacht) Kurztelegramm aktueller Wert Kurztelegramm Vortageswert (Mitternacht) Langtelegramm Aktueller Wert, 15 Monatsendw-...
  • Seite 37 WECOUNT | 37 Weitere Funkparameter Begriff Einstell- Werks- Bemerkung möglichkeit einstellung Anzahl 0–127 30 Tage Unter Berücksichtigung Funktage ab der aktiven Funkmonate Stichtag und Funkwochentage. Anzahl der 0–31 31 Tage Unter Berücksichtigung Funktage pro der aktiven Funkmonate Monat ab und Funkwochentage. Monatsan- fang Funktage...
  • Seite 38: Wartung

    Lithium-Batterie enthalten, gilt: Die Geräte niemals im Hausmüll entsorgen� Prüfbescheinigungen für die verwendeten Batterien bei Bedarf bei E. WEHRLE GMBH anfordern. Lithiumbatterien vor Feuchtigkeit geschützt lagern, nicht über 100 °C erhitzen oder ins Feuer werfen. Lithiumbatterien nicht kurzschließen, nicht öffnen, beschädigen oder aufladen.
  • Seite 39: Übersetzungen

    Wasserzähler | 39 Übersetzungen Bei Lieferung in die Länder des europäischen Wirtschafts- raumes ist die Betriebsanleitung entsprechend in die Sprache des Verwenderlandes zu übersetzen. Sollten im übersetzten Text Unstimmigkeiten auftreten, ist die Originalbetriebsanlei- tung (deutsch) zur Klärung heranzuziehen oder der Hersteller zu kontaktieren.
  • Seite 40: Wasserzähler

    40 | Wasserzähler EG-Konformitätserklärung EC declaration of conformity E. WEHRLE GMBH, Obertalstraße 8, D-78120 Furtwangen Erklärt, dass die Produkte / Declares that the products: RTK-OPV, RTK-OPX, RTK-HPV, RTK-HPX, RTK-SPV, RTK-SPX, RTK-APV, RTK-APX Mit der EG-Baumusterprüfbescheinigung, ausgestellt durch die notifizierte Stelle 1259 (METAS) / With the EC type examination certificate, issued by...
  • Seite 41 Wasserzähler | 41 EG-Konformitätserklärung EC declaration of conformity E. WEHRLE GMBH, Obertalstraße 8, D-78120 Furtwangen Erklärt, dass die Produkte / Declares that the products: RTK-OPM, RTK-HPM, RTK-SPM, RTK-FPM, RTK-APM Mit der EG-Baumusterprüfbescheinigung, ausgestellt durch die notifizierte Stelle 0102 (PTB) / With the EC type examination certificate, issued by the...
  • Seite 42 42 | Wasserzähler EG-Konformitätserklärung EC declaration of conformity E. WEHRLE GMBH, Obertalstraße 8, D-78120 Furtwangen Erklärt, dass die Produkte / Declares that the products: MNK-HPV, -SPV, -FPV, -OPV, -APV, -HPN, -SPN, -FPN, -OPN, -APN, -HPO, -SPO, -FPO, -OPO, -APO Mit der EG-Baumusterprüfbescheinigung, ausgestellt durch die notifizierte...
  • Seite 43 E. WEHRLE GMBH Obertalstraße 8 78120 Furtwangen Deutschland/Germany info@wehrle.de www.wehrle.de...
