Hinweise zur Installation
Allgemeine Installationshinweise
Nicht gesteckte Steckverbinder sind mit Verschlusskappen
•
(Buchse Bestell-Nr� 32�0716; Stecker Bestell-Nr� 32�0717) vor
Umwelteinflüssen zu schützen (Feuchtigkeit, Schmutz, Staub
etc�)�
Kontaminierte Steckverbinder nicht miteinander verbinden�
•
Steckverbinder dürfen nicht in Berührung mit jeglichen Chemi-
•
kalien kommen�
Die Auslegung der Kurzschlussfestigkeit des gesamten Sys-
•
tems darf die Kurzschlussfestigkeit des Steckverbinders nicht
überschreiten�
Kurzschlussfestigkeit der Stecker ist mit Stäubli abzuklären�
Leitungsführung
Die Leitung muss so installiert werden, dass sie mindestens 20 mm
gerade und ohne Biegung oder Belastung aus der Verschraubung
bzw� den Dichtungen des Steckverbinders herausgeführt wird�
Spezifikationen des Leitungsherstellers betreffend des Biegeradius
beachten�
Verunreinigte/beschädigte Steckverbinder:
Sicherstellen, dass der Steckverbinder nicht durch Umwelt-
•
einflüsse verunreinigt wird (z� B� durch Erde, Wasser, Insekten,
Staub)�
Sicherstellen, dass die Oberfläche des Steckverbinders nicht
•
verunreinigt wird (z� B� durch Aufkleber, Farbe, Schrumpf-
schläuche)�
Der Steckverbinder darf nicht direkt auf der Dachfläche liegen�
•
Sicherstellen, dass der Steckverbinder sich nicht an der tiefsten
•
Stelle der Verkabelung befindet, wo sich Wasser ansammeln
kann�
Sicherstellen, dass der Steckverbinder nicht in stehendem Was-
•
ser steht�
Sicherstellen, dass die Kabelbinder nicht direkt am Steckerver-
•
bindergehäuse befestigt werden�
Mechanische Beanspruchung:
Sicherstellen, dass die Steckverbinder keiner dauerhaften me-
•
chanischen Zugbelastung oder Vibration ausgesetzt sind�
Die Steckverbinder sollen nicht durch das Kabelmanagement
•
belastet werden�
8 / 12
Notes on installation
General notes on installation
Unmated connectors must be protected from environmental im-
•
pact (moisture, dirt, dust, etc�) with sealing caps (socket order
no� 32�0716; plug order no� 32�0717)�
Do not mate contaminated connectors�
•
Connectors must not come into contact with any chemicals�
•
The design of the short-circuit resistance of the entire system
•
must not exceed the short-circuit resistance of the connector�
Short-circuit resistance of connectors to be clarified with
Stäubli�

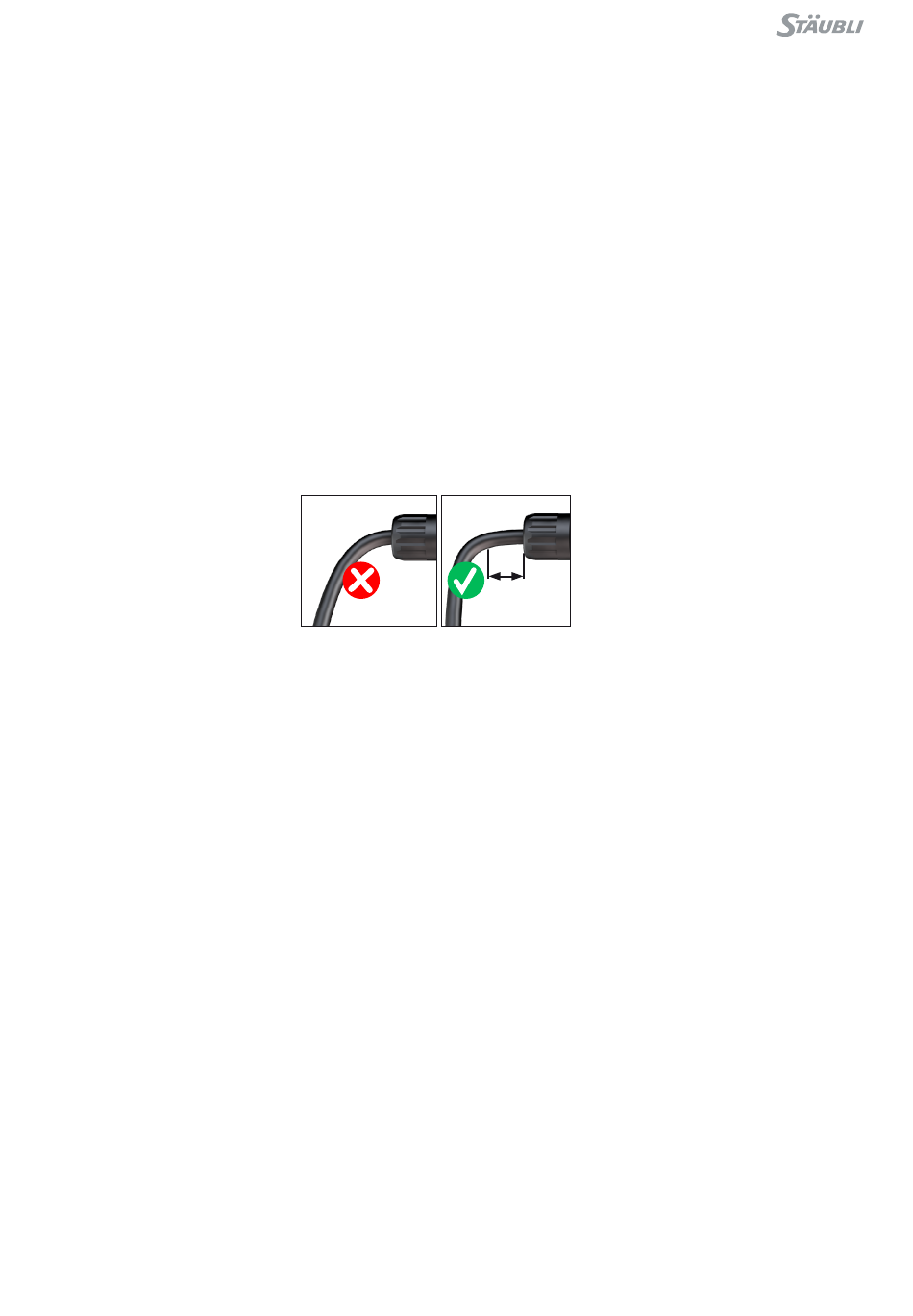

Cable routing
Cable management must allow a minimum of 20 mm of cable
that exits directly from the cable seal without bending or stress�
Refer to cable manufacturers specification for minimum bending
radius�
Min.
20 mm
Contaminated/damaged connectors:
Do not allow connectors to be contaminated by the environ-
•
ment (e�g� soil, water, insects, dust)�
Do not allow the connector to be contaminated on its surface
•
(e�g� stickers, paint, heat shrink tubing)�
Do not allow that the connector is directly on the roofing sur-
•
face�
Do not allow that the connector is at the lowest point of cabling
•
where water can collect�
Do not allow that the connector is in standing water�
•
Do not allow that cable ties to be mounted directly on the
•
connector body�
Mechanical stress:
Check that the connectors are not subjected to a permanent
•
mechanical tensile load or vibration�
Connectors shall not be under strain from cable management�
•
