700 size BO‐105
mit
SM2.0 mechanik

Bedienungsanleitung


CCPM SCALE RC HELIKOPTER
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Roban BO-105

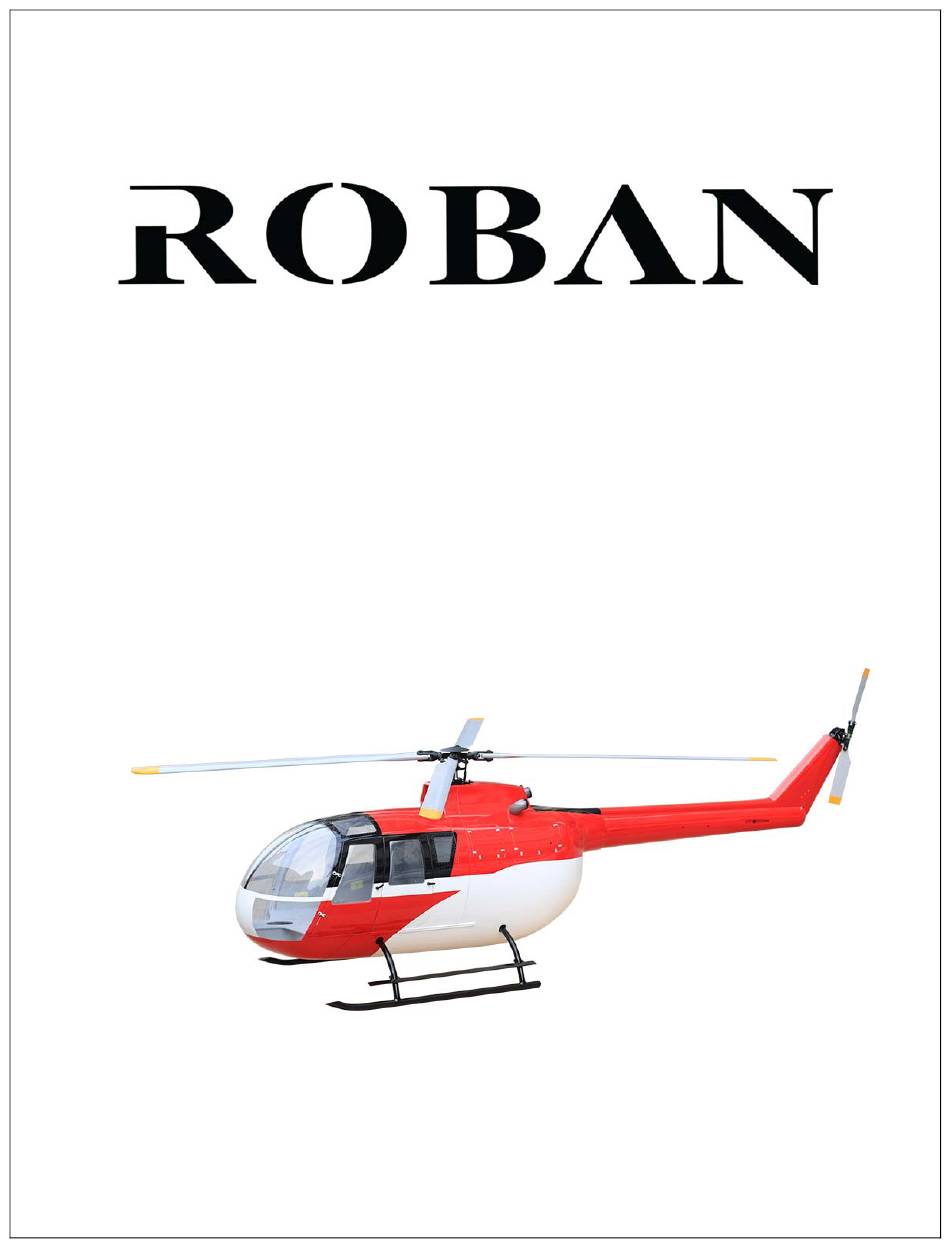

  • Seite 1 700 size BO‐105 SM2.0 mechanik          Bedienungsanleitung      CCPM SCALE RC HELIKOPTER ...
  • Seite 2   Super Scale 700 Manual – BO‐105  Version 1.0 – Januar  2018    Roban Limited  Zhengyacun Industrial Zone, Venture Cross Rd.  Jiaolian, Wanjiang City District of Dongguan,  523046 Dongguan County (GD)  ‐ PRC  Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 3: Spezifikationen

        44.4V 5000mAh 35C+  Flugzeit:       9 Minuten  Abfluggewicht:      9000g  Flugstabiliserung:*    3 Achs flybarless Gyro  Fernsteuerung:*       min. 6 channel with pitch and throttle curves    *) Optional erhältliches Zubehör      Der  BO‐105 ist ein ausgereifter und erprobter RC Scale Helikopter.  Unser Ziel war es einen bedienerfreundlichen und mit wenig Zeitaufwand aufzubauenden Helikopter zu schaffen.  Bitte lesen sie diese Bedienungsanleitung aufmerksam durch und befolgen sie die Anweisungen, um Ihr Modell korrekt  zusammenbauen zu können.  Unter www.robanmodel.com finden sie Updates und Neuigkeite zu dem Produkt.  Vielen Dank für den Kauf eines Compactors, wir wünschen Ihnen viel Freude mit dem Produkt!  Roban Limited        Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 4 SICHERHEITSRICHTLINIEN    *Fliegen sie nur in für den Modellflug ausgewiesenem Gelände.  *Befolgen sie die Bedienungsanleitung Ihrer Fernsteuerung.  *Es ist wichtig, dass Sie Ihr Fernsteuerungssystem kennen. Kontrollieren Sie immer alle Funktionen vor jedem Flug.  *Die Rotorblätter des Hubschraubers erreichen hohe Geschwindingkeiten. Seien Sie sich der Gefahr die davon ausgeht stets bewusst.  *Fliegen Sie niemals in der Nähe von Mensch und Tier.        HINWEISE FÜR DEN ZUSAMMENBAU  Bitte beflogen sie die diese Bedienungsanleitung dieses Modellhubschraubers.  Bitte befolgen sie die Schritte in der Reihenfolge der Bedienungsanleitung. Die Bedienungsanleitung ist in Kapitel unterteilt, und  jedes folgende Kapitel geht davon aus, dass sie das den letzten Schritt bereits erledigt haben.  BeMutterzen Sie Schraubensicherungmittel und Lagersicherungsmittel wie beschrieben. Im Allgemeinen erfordert jede Metall auf  Metall Verbindung die Verwendung von Schraubensicherungsmittel.    Wir empfehlen Ihnen keinen Sekundenkleber auf PMMA Basis für die lackierten Anbauteile zu verwenden. Normaler  Sekundenkleber hinterlässt weiße Rückstände nahe der Klebstelle, es gibt spezielle Sekundenkleber, die rückstandsfrei kleben.    FENESTRONBETRIEB  Der Roban‐Fenestron liefert bereits ab einer Hauptrotordrehzahl von 1000U/min ausreichend Schub um in allen Fluglagen sicher  agieren zu können. Wir sind hier im Besonderen auf den Wunsch unser Kunden eingegangen, durch eine niedrigere  Hauptrotordrehzahl ein mehr realistisches Flugbild erreichen zu können. Konstruktionsbedingt erfordert ein Fenestron viel höhere  Stellkräfte am Heckservo als ein frei laufendes Heckrotorblatt. Um einen einwandfreien Betrieb gewährleisten zu können, sollte die  Hauptrotordrehzahl 1200U/min nicht überschreiten. Bitte wählen Sie ein Servo mit hoher Stellkraft, die Stellgeschwindigkeit ist bei  Scale Hubschraubern dieser Größe bedingt durch das hohe Massenträgheitsmoment eher in den Hintergrund zu stellen und kann  sogar bei falscher Einstellung am Gyro zu unnötigen Belastungen des Servos, und damit des BECs sowie der Steuerstromversorgung  führen. Wir empfehlen, bei der Auslegung des BECs davon auszugehen, dass das Servo des Fenestrons mindestens genauso viel  Energie verbraucht, wie die drei zyklischen Servos in Summe! Für höhere HR‐Drehzahlen sind entsprechende Heckrotorblätter  verfügbar.   Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 5: Lieferumfang

    30 – Beilagscheibe M4 x4  31 – Kugelkopf M2 x4  32 – Mutter M2 x4          33 – Schraube M2x8 x6 34 – Einschlagmutter x6 35 – Schraube M3x25 x4  36 – Kugelkopfrahmen x4       Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 6 51 – LED Kontroller x2 52 – LED grün x1     53 – LED rot x3 54 – Verlängerungskabel 55 – Abdeckkappe x2  56 – Verlängerungskabel        57 – Decalset          Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 7 *Medium threadlocker (eg. Loctite 243)  *Akku: 2* 12S 5000mAh  *Strong retaining compound (eg. Loctite 648)  *1 flybarless 3 Achs Gyro  *Spray lubricant (eg. Try‐Flow Oil)  *BEC Spannungsversorgung  *Synthetic grease (eg. Tri‐Flow Synthetic Grease)  *3 Servos zyklisch, 600er Typ  *Cyanoacrylate adhesive  *1 Servos Heck, 600er Typ, 8kgcm minimum  *Pitch Gauge (for set‐up)  *6 Kanal Funkfernsteuerung mit Gas‐/Pitchkurve  *Soldering equipment (for motor wiring)    Verpackungsinhalt:                 Enthalten sind: 1: Bedieungsanleitung/Decals  2: Rumpf  3: Heckleitwerke  4: Scale Teile, Zubehör   5: Heckrohr, Blätter, Gestänge, Streben  6: Mechanik      Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 8: Rumpf Vorbereiten

      Rumpf vorbereiten  Bevor  sie  die  Mechanik  installieren,  befolgen  Sie  bitte  die  folgenden  Schritte.  Nachdem  die  Mechanik  eingebaut  wurde,  sind  die  meisten Stellen der Mechanik unzugänglich.          Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 9     Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 10                                                                        Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 11: Zusammenbau Der Mechanik

    Zusammenbau der Mechanik  Die Mechanik ist komplett aufgebaut und wird in in vier Baugruppen aufgeteilt geliefert: Rotorkopf, Hauptrahmen, Heckrotor und  Heckrohr. Vor der Installation in den Rumpf muss die Mechanik inkl. Elektronik komplett aufgebaut und getestet werden.  Nach dem  Einbau der Mechanik in dem Rumpf werden viele Bereiche unzugänglich.      Schritt 1 – Rotorkopf  Schieben  sie  den  Rotorkopf  auf  die  Hauptrotorwelle.    Benutzen  sie  Schraube  (70‐00006)  Stoppmutter  (70‐00007)  Stellen  sie  sicher,  dass  der  Abstand  am  Kugelkopf  bei  allen  um  den  Rotorkopf  zu  sichern.  Benutzen  sie  Schraube  (70‐ vier ...
  • Seite 12: Schritt 2 - Heckrotor

    Carbonstreben  (70‐00104‐70‐00106)  am  Hauptrahmen  und  Strebenaufnahme (600UH1‐007), die Gestängeführungen (70‐ an der Strebenaufnahme (600UH1‐007).  00040)  und  die  Heckservohalter  (70‐00098).  Installieren  sie    zuletzt die Heckwelle (70‐00096) im Heckausleger.                                          Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 13: Schritt 3 - Heckservoinstallation

    Servos  müssen  sie  evtl.  Beilagscheiben  benutzen  um  die  Gestängelänge von Kopfmitte zu Kopfmitte (in mm) wie folgt  korrekte  Einbauhöhe  zu  erreichen.  Verwenden  sie  nur  ein:  Metallgetriebeservos  und  Metallservohörner!  Der  1=81mm  2=112mm  3=81mm  Mehrblattrotor  entwickelt  enorme  Kräfte  die    Kunststoffhörner brechen lassen können.           Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 14: Schritt 5 - Ts Gestänge Montieren

                    Schritt 5 – TS Gestänge montieren Stellen  sie  die  Längen  der  Gestänge  von  Kugelkopfmitte  zu  Kugelkopfmitte wie folgt ein: 1=35mm                                         ...
  • Seite 15: Schritt 6 - Motor- Und Riemeninstallation

        Setzen  Sie  dann  das  Riemenrad  in  den  Riemen  ein  und    schieben Sie es auf den Motor.    Stellen  sie  sicher,  das  die  Kabel  in  die  richtige  Richtung  für    den Anschluss am ESC weisen.          Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 16 Einbauhöhe des Riemenrads der Riemen nicht mittig auf der  Riemenscheibe läuft, oder im schlimmsten Fall an den  Seitenrahmen scheuert.          Richten Sie danach  die Motorhalteplatte so aus, dass die  Motorwelle rechtwinklig zur Basisplatte verläuft und ziehen  Sie erst dann die Schrauben die die Motorhalteplatte in den  Seitenrahmen verankern fest. Falls Sie diesen Schritt nicht                                         Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 17 Schritt 7 – Verkabelung und Inbetriebnahme  Die  Mechanik  muss  komplett  verkabelt  und  justiert  werden,  ‐Die  Gyrowirkrichtung  sowie  die  Kurvenmischungen  an  der  bevor  sie  diese  in  den  Rumpf  einbauen.  Da  der  Motor  an  Fernsteuerung.  einem 12S (44.4V) System betrieben wird, empfehlen wir die  ‐Verfahrweg  des  Kollektiven  Pitchs  (linearer  Weg  von  ‐2/‐3°  Verwendung eines separaten BEC Systems in Verbindung mit  bis +9/+10°)  einem zusätzlichen 2S Akku für zusätzliche Betriebssicherheit.    ...
  • Seite 18: Schritt 8 - Einbau Der Mechanik

    Schritt 8 – Einbau der Mechanik           ...
  • Seite 19     Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 20     Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 21     Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 22     Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 23     Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 24     Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 25     Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 26     Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 27                                                      Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 28                                                                 Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 29 Appendix A – Explosionszeichnungen      Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 30             Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 31   Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 32       Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 33   Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 34     Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 35     Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 36   Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 37                   Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 38 Appendix B – Ersatzteile     Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 39 Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 40   Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 41 Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 42 Copyright@2018 - Roban Limited – All rights reserved  ...
  • Seite 43 Ball joint 22mm Kugelgelenk 22mm 1‐JJ‐70‐00027 Swash upper ring Taumelscheibe Oberteil 1‐JJ‐70‐00028 Bearing 30x42x7 Kugellager 30x42x7 1‐JJ‐70‐00029 Swash lower ring Taumelscheibe  Unterteil  1‐JJ‐70‐00030 Ball head Kugelkopf 1‐JJ‐70‐00031 Washer 2x8x1 Beilagscheibe 2x8x1 1‐JJ‐70‐00032 Screw M2x6 Schraube M2x6 RCH‐70‐022  1‐JJ‐70‐00003 Rotorhead top Rotorkopf oben 1‐JJ‐70‐00004 Rotorhead bottom Rotorkopf unten RCH‐70‐023  1‐JJ‐70‐00001 Rotorhead Cap Rotorkopfkappe Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 44 12‐02‐02006 Bearing holder Kugellagerhalter 11‐600jRCH‐70‐ X Junction X‐Verbinder 002  RCH‐70‐042  1‐JJ‐70‐00097 Tail servo frame Heckservorahmen 1‐JJ‐70‐00098 Tail servo clamp Heckservoklammer RCH‐70‐043  1‐JJ‐70‐00102 Gear 1M 30T Zahnrad 1M30T RCH‐70‐044  1‐JJ‐70‐00103 Tail pushrod 702mm Gestänge 702mm RCH‐70‐045  1‐JJ‐70‐00104 Tail support holder Strebenaufnahme 1‐JJ‐70‐00105 Bolt 1.5x7.8 Bolzen 1.5x7.8 1‐JJ‐70‐00106 Tail support rod Heckstrebe Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 45 RCH‐70‐070  1‐JJ‐70‐00040 Servo rod guide Gestängeführung RCH‐70‐071  1‐JJ‐70‐00045 Bearing 5x10x4 Kugellager 5x10x4 RCH‐70‐072  1‐JJ‐70‐00054 Screw M2.5x8 Schraube M2.5x8 RCH‐70‐073  1‐JJ‐70‐00055 Bearing 12x24x6 Kugellager 12x24x6 RCH‐70‐074  1‐JJ‐70‐00056 Bearing 10x19x5 Kugellager 10x19x5 RCH‐70‐075  1‐JJ‐70‐00081 Nylon Nut M2.5 Nylon Mutter M2.5 RCH‐70‐076  1‐JJ‐70‐00084 Screw M2.5x8 Schraube M2.5x8 RCH‐70‐077  1‐JJ‐70‐00085 Screw M2.5x20 Schraube M2.5x20 Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 46 RCH‐70‐105  1‐60‐WJ‐00004 Shaft bevel gear Kegelrad 20T RCH‐70‐106  1‐JJ‐70‐00089 Washer 10x13x0.1 Beilagscheibe  10x13x0.1  RCH‐70‐107  1‐JJ‐70‐00129 Nylon Nut M2 Nylon Mutter M2 RCH‐70‐108  1‐JJ‐70‐00141 Tail spindle Heckrotor Welle RCH‐70‐109  1‐JX‐47‐00115 Rotor hub 3 blade Rotorkopf 3 Blatt RCH‐70‐110  1‐JX‐47‐00103 Rotor hub 4 blade Rotorkopf 4 Blatt                Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 47 NOTIZEN:                                                Copyright@2018 - Roban Limited – All rights reserved...
  • Seite 48                                                       www.robanmodel.com          Copyright@2018 - Roban Limited – All rights reserved...
