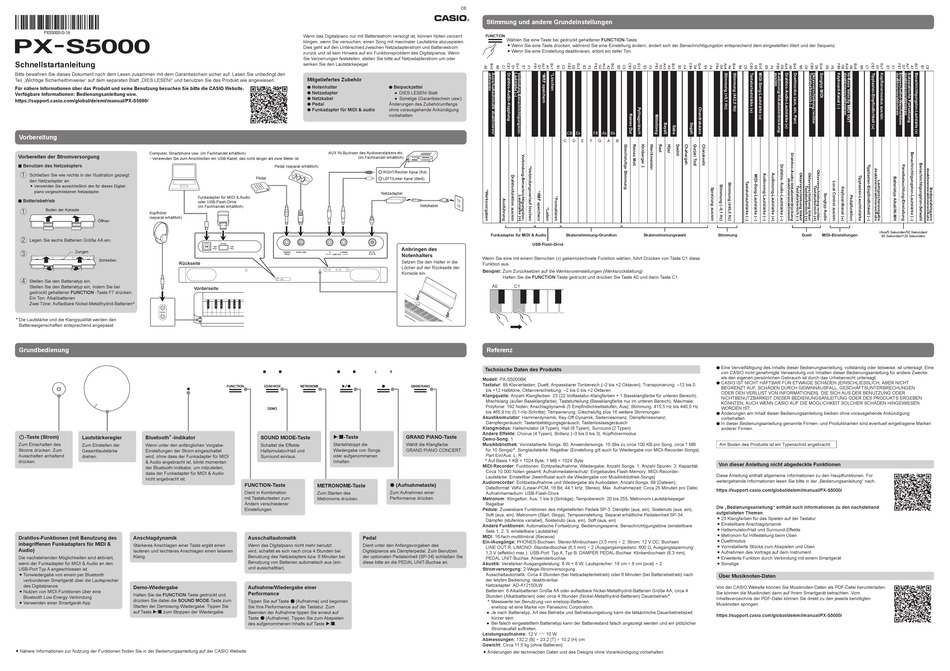

Casio PX-S5000 Schnellstartanleitung

PX - S5000
Schnellstartanleitung
Bitte bewahren Sie dieses Dokument nach dem Lesen zusammen mit dem Garantieschein sicher auf. Lesen Sie unbedingt den
Teil „Wichtige Sicherheithinweise" auf dem separaten Blatt „DIES LESEN!" und benutzen Sie das Produkt wie angewiesen.
Für nähere Informationen über das Produkt und seine Benutzung besuchen Sie bitte die CASIO Website.
Verfügbare Informationen: Bedienungsanleitung usw.
https://support.casio.com/global/de/emi/manual/PX-S5000/
Vorbereitung
Computer, Smartphone usw. (im Fachhandel erhältlich)
Vorbereiten der Stromversorgung
x Verwenden Sie zum Anschließen ein USB-Kabel, das nicht länger als zwei Meter ist.
■ Benutzen des Netzadapters
1
Schließen Sie wie rechts in der Illustration gezeigt
den Netzadapter an.
● Verwenden Sie ausschließlich den für dieses Digital-
piano vorgeschriebenen Netzadapter.
■ Batteriebetrieb
1 Boden der Konsole
Kopfhörer
(separat erhältlich)
Öffnen
2
Legen Sie sechs Batterien Größe AA ein.
3 Zungen
Schließen
Rückseite
4
Stellen Sie den Batterietyp ein.
Stellen Sie den Batterietyp ein, indem Sie bei
gedrückt gehaltener FUNCTION -Taste F7 drücken.
Ein Ton: Alkalibatterien
Zwei Töne: Aufladbare Nickel-Metallhydrid-Batterien*
* Die Lautstärke und die Klangqualität werden den
Batterieeigenschaften entsprechend angepasst.
Grundbedienung
P-Taste (Strom) Lautstärkeregler Bluetooth ® -Indikator
Zum Einschalten des Zum Einstellen der Wenn unter den anfänglichen Vorgabe-
Stroms drücken. Zum
Gesamtlautstärke Einstellungen der Strom eingeschaltet
Ausschalten anhaltend
drehen. wird, ohne dass der Funkadapter für MIDI
drücken. & Audio angebracht ist, blinkt momentan
der Bluetooth-Indikator, um mitzuteilen,
dass der Funkadapter für MIDI & Audio
nicht angebracht ist.
Drahtlos-Funktionen (mit Benutzung des Anschlagdynamik
inbegriffenen Funkadapters für MIDI &
Stärkeres Anschlagen einer Taste ergibt einen
Audio)
lauteren und leichteres Anschlagen einen leiseren
Klang.
Die nachstehenden Möglichkeiten sind aktiviert,
wenn der Funkadapter für MIDI & Audio an den
USB-Port Typ A angeschlossen ist.
● Tonwiedergabe von einem per Bluetooth
verbundenen Smartgerät über die Lautsprecher
des Digitalpianos
Demo-Wiedergabe
● Nutzen von MIDI-Funktionen über eine
Halten Sie die FUNCTION-Taste gedrückt und
Bluetooth Low Energy-Verbindung
drücken Sie dabei die SOUND MODE-Taste zum
● Verwenden einer Smartgerät-App
Starten der Demosong-Wiedergabe. Tippen Sie
auf Taste a zum Stoppen der Wiedergabe.
● Nähere Informationen zur Nutzung der Funktionen finden Sie in der Bedienungsanleitung auf der CASIO Website.
Wenn das Digitalpiano nur mit Batteriestrom versorgt ist, können Noten verzerrt
klingen, wenn Sie versuchen, einen Song mit maximaler Lautstärke abzuspielen.
Dies geht auf den Unterschied zwischen Netzadapterstrom und Batteriestrom
zurück und ist kein Hinweis auf ein Funktionsproblem des Digitalpianos. Wenn
Sie Verzerrungen feststellen, stellen Sie bitte auf Netzadapterstrom um oder
senken Sie den Lautstärkepegel.
Mitgeliefertes Zubehör
● Notenhalter
● Netzadapter
● Netzkabel
● Pedal
● Funkadapter für MIDI & audio
AUX IN-Buchsen des Audioverstärkers etc.
(im Fachhandel erhältlich)
Pedal (separat erhältlich)
Pedal
Funkadapter für MIDI & Audio
oder USB-Flash-Drive
(im Fachhandel erhältlich)
Vorderseite
SOUND MODE-Taste a-Taste
Schaltet die Effekte Startet/stoppt die
Wiedergabe von Songs
Hallsimulator/Hall und
oder aufgenommenen
Surround ein/aus.
Inhalten.
FUNCTION-Taste METRONOME-Taste
Dient in Kombination Zum Starten des
mit Tastaturtasten zum
Metronoms drücken.
Ändern verschiedener
Einstellungen.
Ausschaltautomatik Pedal
Wenn das Digitalpiano nicht mehr benutzt Dient unter den Anfangsvorgaben des
wird, schaltet es sich nach circa 4 Stunden bei Digitalpianos als Dämpferpedal. Zum Benutzen
Benutzung des Netzadapters bzw. 6 Minuten bei der optionalen Pedaleinheit (SP-34) schließen Sie
Benutzung von Batterien automatisch aus (ein- diese bitte an die PEDAL UNIT-Buchse an.
und ausschaltbar).
Aufnahme/Wiedergabe einer
Performance
Tippen Sie auf Taste 0 (Aufnahme) und beginnen
Sie Ihre Performance auf der Tastatur. Zum
Beenden der Aufnahme tippen Sie erneut auf
Taste 0 (Aufnahme). Tippen Sie zum Abspielen
des aufgenommenen Inhalts auf Taste a.
DE
Stimmung und andere Grundeinstellungen
Wählen Sie eine Taste bei gedrückt gehaltener FUNCTION-Taste.
● Wenn Sie eine Taste drücken, während Sie eine Einstellung ändern, ändert sich der Benachrichtigungston entsprechend dem eingestellten Wert und der Sequenz.
● Wenn Sie eine Einstellung deaktivieren, ertönt ein tiefer Ton.
● Beipackzettel
● DIES LESEN! Blatt
● Sonstige (Garantieschein usw.)
Änderungen des Zubehörumfangs
ohne vorausgehende Ankündigung
vorbehalten.
RIGHT/Rechter Kanal (Rot)
LEFT/Linker Kanal (Weiß)
Netzadapter
Netzkabel
Funkadapter für MIDI & Audio
USB-Flash-Drive
Anbringen des
Notenhalters
Wenn Sie eine mit einem Sternchen ( * ) gekennzeichnete Funktion wählen, führt Drücken von Taste C1 diese
Setzen Sie den Halter in die
Funktion aus.
Löcher auf der Rückseite der
Beispiel: Zum Zurücksetzen auf die Werksvoreinstellungen (Werksrückstellung)
Konsole ein.
Halten Sie die FUNCTION-Taste gedrückt und drücken Sie Taste A0 und dann Taste C1.
A0 C1
Referenz
Technische Daten des Produkts
Modell: PX-S5000BK
Tastatur: 88 Klaviertasten; Duett: Anpassbarer Tonbereich (–2 bis +2 Oktaven); Transponierung: –12 bis 0
bis +12 Halbtöne; Oktavverschiebung: –2 bis 0 bis +2 Oktaven
Klangquelle: Anzahl Klangfarben: 23 (22 Volltastatur-Klangfarben + 1 Bassklangfarbe für unteren Bereich);
Mischklang (außer Bassklangfarbe); Tastaturteilung (Bassklangfarbe nur im unteren Bereich); Maximale
Polyfonie: 192 Noten; Anschlagdynamik (5 Empfindlichkeitsstufen, Aus); Stimmung: 415,5 Hz bis 440,0 Hz
bis 465,9 Hz (0,1-Hz-Schritte); Temperierung: Gleichstufig plus 16 weitere Stimmungen
Akustiksimulator: Hammerdynamik, Key-Off-Dynamik, Saitenresonanz, Dämpferresonanz,
Dämpfergeräusch, Tastenbetätigungsgeräusch, Tastenloslassgeräusch
Klangmodus: Hallsimulator (4 Typen), Hall (8 Typen), Surround (2 Typen)
Andere Effekte: Chorus (4 Typen), Brillanz (–3 bis 0 bis 3), Kopfhörermodus
GRAND PIANO-Taste
Demo-Song: 1
Wählt die Klangfarbe Musikbibliothek: Vorinstallierte Songs: 60, Anwendersongs: 10 (Bis zu circa 100 KB pro Song, circa 1 MB
GRAND PIANO CONCERT. für 10 Songs)*; Songlautstärke: Regelbar (Einstellung gilt auch für Wiedergabe von MIDI-Recorder-Songs);
Part Ein/Aus: L, R
* Auf Basis 1 KB = 1024 Byte, 1 MB = 1024
MIDI-Recorder: Funktionen: Echtzeitaufnahme, Wiedergabe; Anzahl Songs: 1; Anzahl Spuren: 2; Kapazität:
Circa 10.000 Noten gesamt; Aufnahmedatenschutz: Eingebautes Flash-Memory; MIDI-Recorder-
Lautstärke: Einstellbar (beeinflusst auch die Wiedergabe von Musikbibliothek-Songs)
Audiorecorder: Echtzeitaufnahme und Wiedergabe als Audiodaten; Anzahl Songs: 99 (Dateien);
0 (Aufnahmetaste)
Dateiformat: WAV (Linear-PCM, 16 Bit, 44,1 kHz, Stereo); Max. Aufnahmezeit: Circa 25 Minuten pro Datei;
Zum Aufnehmen einer Aufnahmemedium: USB-Flash-Drive
Performance drücken.
Metronom: Klingelton: Aus, 1 bis 9 (Schläge); Tempobereich: 20 bis 255; Metronom-Lautstärkepegel:
Regelbar
Pedale: Zuweisbare Funktionen des mitgelieferten Pedals SP-3: Dämpfer (aus, ein), Sostenuto (aus, ein),
Soft (aus, ein), Metronom (Start, Stopp), Tempoeinstellung; Separat erhältliche Pedaleinheit SP-34:
Dämpfer (stufenlos variabel), Sostenuto (aus, ein), Soft (aus, ein)
Andere Funktionen: Automatische Fortsetzung; Bedienungssperre; Benachrichtigungstöne (einstellbare
Sets 1, 2, 3; einstellbare Lautstärke)
MIDI: 16-fach multitimbral (Receive)
Ein-/Ausgänge: PHONES-Buchsen: Stereo-Minibuchsen (3,5 mm) × 2; Strom: 12 V DC; Buchsen
LINE OUT R, L/MONO: Standardbuchse (6,3 mm) × 2 (Ausgangsimpedanz: 600 Ω, Ausgangsspannung:
1,3 V (effektiv) max.); USB-Port: Typ A, Typ B; DAMPER PEDAL-Buchse: Klinkenbuchsen (6,3 mm);
PEDAL UNIT-Buchse: Anwenderbuchse
Akustik: Verstärker-Ausgangsleistung: 8 W + 8 W; Lautsprecher: 16 cm × 8 cm (oval) × 2
Stromversorgung: 2-Wege-Stromversorgung
Ausschaltautomatik: Circa 4 Stunden (bei Netzadapterbetrieb) oder 6 Minuten (bei Batteriebetrieb) nach
der letzten Bedienung; deaktivierbar.
Netzadapter: AD-A12150LW
Batterien: 6 Alkalibatterien Größe AA oder aufladbare Nickel-Metallhydrid-Batterien Größe AA; circa 4
Stunden (Alkalibatterien) oder circa 4 Stunden (Nickel-Metallhydrid-Batterien) Dauerbetrieb*
* Messwerte bei Benutzung von eneloop-Batterien.
eneloop ist eine Marke von Panasonic Corporation.
● Je nach Batterietyp, Art des Betriebs und Betriebsumgebung kann die tatsächliche Dauerbetriebszeit
kürzer sein.
● Bei falsch eingestelltem Batterietyp kann der Batteriestand falsch angezeigt werden und ein plötzlicher
Stromausfall auftreten.
Leistungsaufnahme: 12 V = 10 W
Abmessungen: 132,2 (B) × 23,2 (T) × 10,2 (H) cm
Gewicht: Circa 11,5 kg (ohne Batterien)
● Änderungen der technischen Daten und des Designs ohne Vorankündigung vorbehalten.
C{ E} F{ A} B}
C D E F G A B
Skalenstimmung-Grundton Skalenstimmungswahl Stimmung
● Eine Vervielfältigung des Inhalts dieser Bedienungsanleitung, vollständig oder teilweise, ist untersagt. Eine
von CASIO nicht genehmigte Verwendung von Inhalten dieser Bedienungsanleitung für andere Zwecke
als den eigenen persönlichen Gebrauch ist durch das Urheberrecht untersagt.
● CASIO IST NICHT HAFTBAR FÜR ETWAIGE SCHÄDEN (EINSCHLIESSLICH, ABER NICHT
BEGRENZT AUF, SCHÄDEN DURCH GEWINNAUSFALL, GESCHÄFTSUNTERBRECHUNGEN
ODER DEN VERLUST VON INFORMATIONEN), DIE SICH AUS DER BENUTZUNG ODER
NICHTBENUTZBARKEIT DIESER BEDIENUNGSANLEITUNG ODER DES PRODUKTS ERGEBEN
KÖNNTEN, AUCH WENN CASIO AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN
WORDEN IST.
● Änderungen am Inhalt dieser Bedienungsanleitung bleiben ohne vorausgehende Ankündigung
vorbehalten.
● In dieser Bedienungsanleitung genannte Firmen- und Produktnamen sind eventuell eingetragene Marken
anderer Firmen.
Am Boden des Produkts ist ein Typenschild angebracht.
2 Byte
Von dieser Anleitung nicht abgedeckte Funktionen
Diese Anleitung enthält allgemeine Informationen zu den Hauptfunktionen. Für
weitergehende Informationen lesen Sie bitte in der „Bedienungsanleitung" nach.
https://support.casio.com/global/de/emi/manual/PX-S5000/
Die „Bedienungsanleitung" enthält auch Informationen zu den nachstehend
aufgelisteten Themen.
● 23 Klangfarben für das Spielen auf der Tastatur
● Einstellbare Anschlagdynamik
● Hallsimulator/Hall und Surround-Effekte
● Metronom für Hilfestellung beim Üben
● Duettmodus
● Vorinstallierte Stücke zum Abspielen und Üben
● Aufnehmen des Vortrags auf dem Instrument
● Erweiterte Funktion durch Verbindung mit einem Smartgerät
● Sonstige
Über Musiknoten-Daten
Von der CASIO Website können Sie Musiknoten-Daten als PDF-Datei herunterladen.
Sie können die Musiknoten dann auf Ihrem Smartgerät betrachten. Vom
Inhaltsverzeichnis der PDF-Datei können Sie direkt zu den jeweils benötigten
Musiknoten springen.
https://support.casio.com/global/de/emi/manual/PX-S5000/
(Aus/5 Sekunden/30 Sekunden/
Duett MIDI-Einstellungen
60 Sekunden/120 Sekunden)
