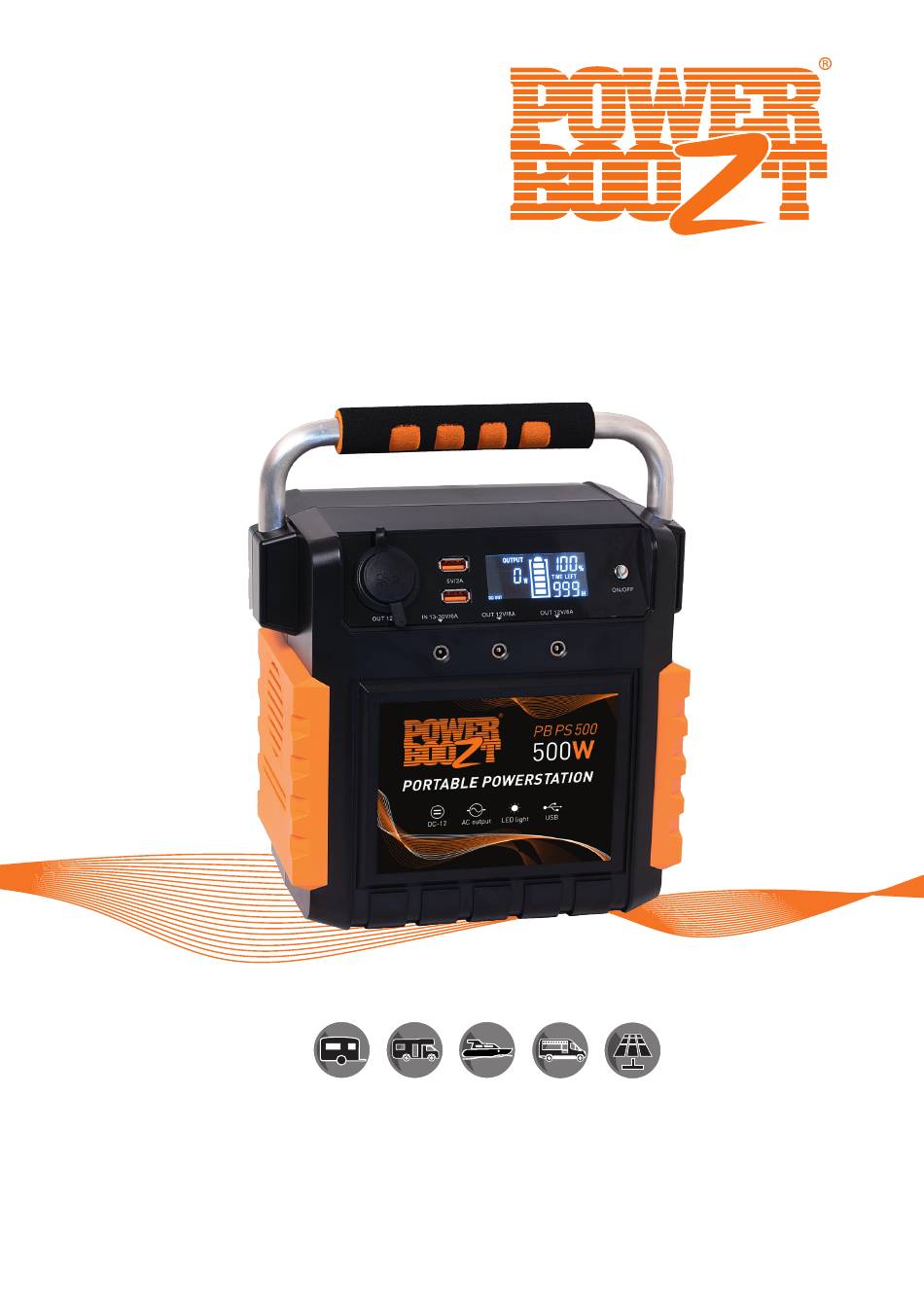

- Seite 1 PORTABLE POWERSTATION PB PS 500 BEDIENUNGSANLEITUNG - 1-...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. Einleitung - 3 - 2. Funktionsbeschreibung der Bedienelemente - 4-5 - 3. Produktspezifikation - 6 - 4. Umgebungsbedingungen - 7 - 5. Elektrische Spezifikationen: - 7 - 5.1-5.4 Technische Daten - 7 - 5.5-5.7 Sicherheitsanweisung - 8 - 6. -
Seite 3: Einleitung
1. EINLEITUNG Die PowerBoozt Powerstation PS 500 ist ein funktionelles tragbares Kraftwerk für den Außenbereich. Es verfügt über eine sichere Lithium-Ionen-Batterie und eine In- verter-Wandlertechnologie, mit geringem Gewicht, hoher Kapazität, Hochleistungs- funktion, zur Bereitstellung tragbarer Stromversorgungslösungen, seine Batterieka- pazität beträgt 10,8 V/35,7 Ah. -
Seite 4: Beschreibung Der Bedienelemente
2. BESCHREIBUNG DER BEDIENELEMENTE DC Zigarrenanschluss: Stromversorgung für 12V-Gerät, Ausgangsspannung 9~12,6V, Dauerausgangsstrom 8 Ampere, (max. Ausgangsstrom 15A) USB 5V Port: Versorgungsspannung mit 5V und (max. Strom 2A) Smart Display: Anzeige der Batteriekapazität, des Prozentsatzes, der Leistung und der Lade- und Entladezeit USB Ausgangs-/Leistungsschalter: Drücken Sie diese Taste, um die verbleibende Leistung des Netzteils anzuzeigen. - Seite 5 AC Steckdose: Nach dem Einschalten des AC-Schalters funktioniert der AC-Ausgang, die Ausgangsspannung beträgt 230V oder 110V AC Schalter: Schalten Sie den AC-Schalter ein, der AC-Ausgang funktioniert, Drehen Sie den AC-Schalter, der AC-Ausgang funktioniert nicht mehr. LED Licht 10.) LED Schalter: Drücken Sie den Schalter, LED-Licht an. - 5-...
-
Seite 6: Produktspezifikation
3 . PRODUKTSPEZIFIKATION Beschreibung PB PS 500 Ausgangsleistung 500W Spitzenleistung 1000W AC reine Sinuswelle 230V/50Hz oder AC110V/60Hz Ausgangsspannung DC 9~12.6V/8A (MAX 15A) USB 5V/2A Ausgangs-Wellenform Reine Sinuswelle Batterie-Typ 18650-14P3S (3,6V/3,5Ah) Kapazität der Batterie 529.2Wh (10.8V/35.7Ah) Batterie-Typ Lithium-Ionen Aufladezeit 7~8 Stunden Ladespannung und -strom DC 13~30V/7A (MAX) Solar 18V Überspannung, Unterspannung, Übertemperatur,... -
Seite 7: Umgebungsbedingungen
4. UMGEBUNGSBEDINGUNGEN Bedingung Spezifikation Einheit Bemerkung Arbeitstemperatur 0 bis 45 °C Lagertemperatur -20 bis 60 °C Feuchtigkeit 45 % bis 85 % Kühlung Luftgekühlt Kühlung bis ≥ 45°C Höhenmeter 3000 Mittlere Zeit zwischen Ausfällen ≥ 5000 5.ELEKTRISCHE SPEZIFIKATIONEN: 5.1 - 5.4 TECHNISCHE DATEN Bedingung Spezifikation Einheit... -
Seite 8: 5.7 Sicherheitsanweisung
5.5 - 5. 7 SICHERHEITSANWEISUNG Bedingung Spezifikation Einheit Bemerkung Inverter/Wechselrichter Kein AC-Ausgang, warten Invertertemperatur Übertemperatur °C Sie, bis die Temperatur nach ≥ 65°C unten Sperre, kein Ausgang, bis Überlast > 450 trennen und Restart Sperren, kein Ausgang, bis AC-Ausgangsschaltung — trennen Bemerkung: Wenn 5.5. -
Seite 9: Bedienungsanleitung Und Vorsichtsmaßnahmen
6. BEDIENUNGSANLEITUNG UND VORSICHTSMASSNAHMEN Um einen sicheren Transport zu gewährleisten, wenn Sie das Kraftwerk erhalten, das Kraftwerk befindet sich in einem Zustand niedriger Kapazität, laden Sie das Kraft- werk bitte vor der Nutzung auf volle Kapazität auf. Wenn Sie das Kraftwerk vollständig aufladen müssen, verwenden Sie bitte unseren Standard-Netzadapter für S500, oder laden Sie es mit einem 18V-Solarpanel auf. -
Seite 10: Inbetriebnahme
(3) Wenn folgendes passiert,stoppt der S500 die Ausgabe, um das Gerät zu schützen: 1. Wenn die Lastleistung des Geräts höher ist als die Nennleistung des Kraftwerks. 2. AC-Ausgang oder Geräteschaltung 3. Die Innentemperatur des Kraftwerks ist zu hoch 4. die interne Batteriespannung ist zu niedrig 6.2. -
Seite 11: Wie Man Dc 12V Und Usb Verwendet
(1) Benutzen Sie unseren Standard-Netzadapter, wenn wir mit dem Aufladen begin- nen, müssen wir die Netzkabel zur Verbindung mit dem Adapter, und der Adapter wird auf der anderen Seite an den Eingangsladeanschluss des Kraftwerks ange- schlossen und dann an das Netz angeschlossen. (2) Verwenden Sie unser Autoladekabel, wenn Sie das Auto aufladen, nachdem Sie das Auto gestartet haben, und stecken Sie dann einfach den Zigarrenanschluss in den Zigarrenanschluss des Autos ein, die andere Seite wird mit dem Eingangsan-... -
Seite 12: Testbedingungen
7. PRODUKT - FUNKTIONSTEST 7.1 TESTBEDINGUNGEN Test Testbedingung Überprüft wird: Test in großer Pressure ≤=11.6Kpa; T =20 °C ±5 °C 1. Erscheinungsbild Höhe Kein Paket, kein Strom 2.Leistung Temperatur-Test Temperatur zwischen 40 ± 2 °C und 75 ± 2 °C 1. -
Seite 13: Anzeige Des Grundfunktionstests
7.2 ANZEIGE DES GRUNDFUNKTIONSTESTS 7.2.1 Entladungsprüfung unter Last 7.2.2 Ladungsprüfung 7.2.3 12V 5525 Ausgangsstrom-Test 7.2.4 Ausgangsstrom des USB-Anschlusses 7.2.5 12V-Zigarrenanschluß-Ausgangsstromtest 7.2.6 LED-Test - 13-... -
Seite 14: Maßnahmen Zur Fehlerbehebung
8. MASSNAHMEN ZUR FEHLERBEHEBUNG Fehler Ursache Lösung Drücken Sie einen beliebigen Interne Batterie ohne Ausgang Aufladen Schalter, keine LCD-Anzeige Übertemperatur Trennen der Last Kein AC-Ausgang nach Prüfen Sie die Ladeleistung Drücken des AC-Schalters, Überlast und verringern Sie sie LCD-Anzeige ist normal Niederspannung Aufladen USB-Ausgabe-/Bildschirm-... -
Seite 15: Verpackung Und Lieferumfang
9. VERPACKUNG UND LIEFERUMFANG Inhalt des Pakets Anzahl PB PS 500 Powerstation Netzadapter Netzkabel Auto-Ladekabel (Zigaretten Anzünder) Solar Kable Stecker Benutzerhandbuch und Garantiekarte Netto Gewicht (kg): Karton Abmessungen (mm): 373 x 294 x 234 Anzahl (Stück): 1PCS/CTN - 15-... -
Seite 16: Kundenservice
10. KUNDENSERVICE Die Garantiezeit für alle tragbaren PowerBoozt PowerStations beträgt 12 Monate ab Verkaufsdatum. Während der Garantiezeit ist unser Unternehmen für Material- und Verarbeitungs- fehler verantwortlich, wir tauschen die beschädigten Teile aus, nachdem wir sie zurückerhalten haben, oder warten das Produkt kostenlos, sobald unsere Techniker festgestellt haben, dass der Ausfall normal auftritt.
