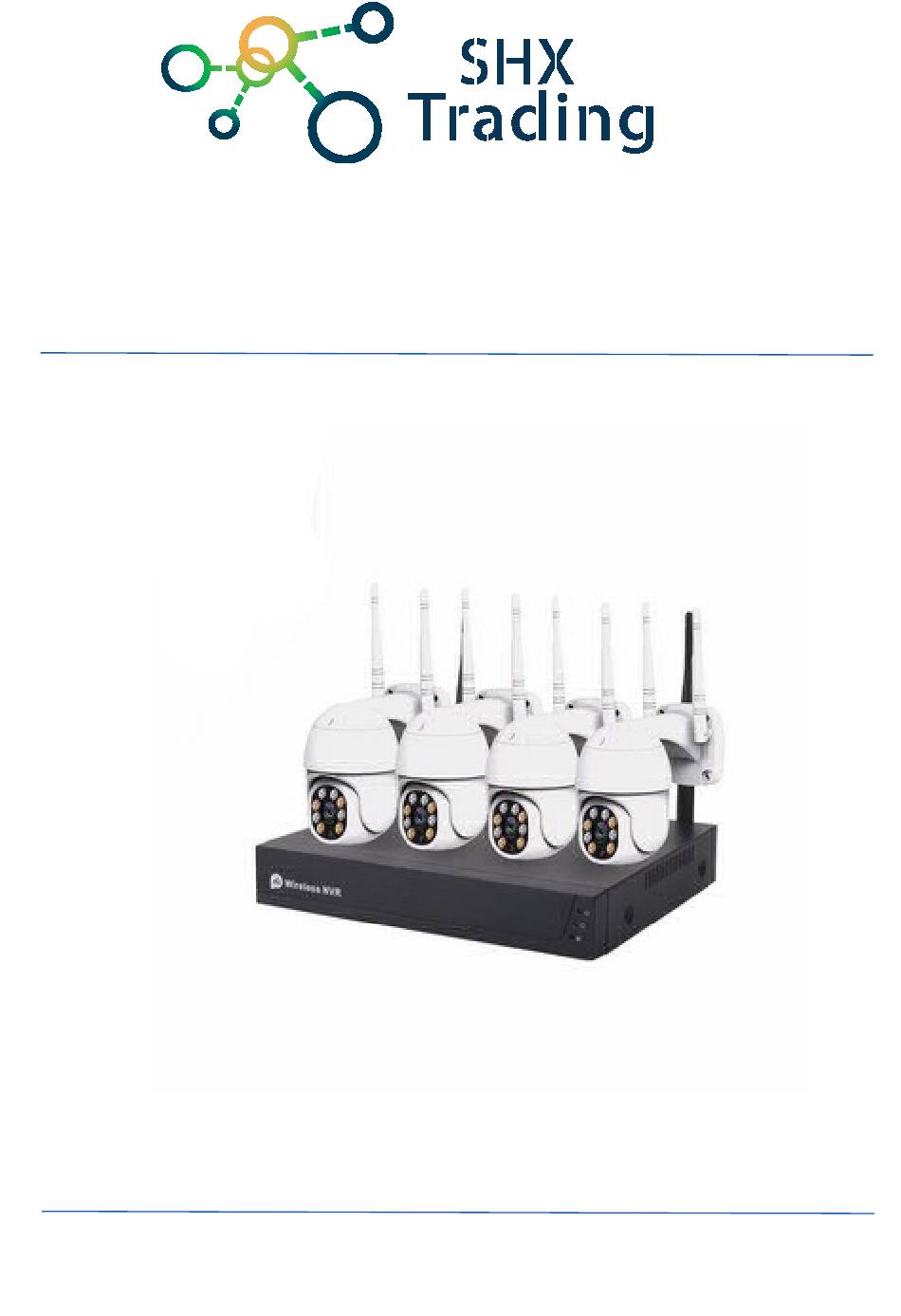

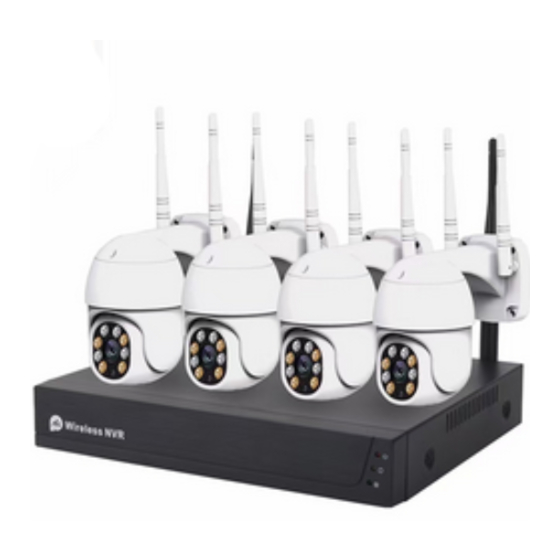

- Seite 1 Drahtloses WiFi-Kamera-Set Secutek SHT-TK40Q2 - 4x 2MP drehbare IP-Kamera, NVR Bedienungsanleitung Kontakt zum Lieferanten: SHX Trading s.r.o. Hrusická 2616/3, CZ-141 00 Praha 4 Email: support@spygeschaft.de (Deutsch) SHX Trading s.r.o Seite 1...
-
Seite 2: Lieferumfang
Lieferumfang NVR Gerät 5x AC Netzteile 4x Kameras 4x Beutel mit Schrauben + Dübel für die Montage von Kameras Netzkabel Handbuch Maus zur Steuerung von NVR Beschreibung des Geräts Antennen Anschluss für LAN / Ethernet VGA Anschluss zum Monitor HDMI Anschluss zum Monitor USB-Anschluss für die Maussteuerung des Monitors oder Sicherung auf USB-Laufwerk AC Anschluss für die Stromversorgung... -
Seite 3: Beschreibung Der Anzeige-Leds
Beschreibung der Anzeige-LEDs Stromversorgung Netzwerk Festplatte Ausführliches Handbuch für die Installation und Verwendung von NVR-Geräten 1. Anschluss von NVR-Gerät Schließen Sie vor dem Anschließen des Geräts an den Monitor eine Festplatte (HDD) an das Gerät an, um mit dem Gerät speichern und aufnehmen zu können. Wir empfehlen ein 24-Stunden-Laufwerk (z. - Seite 4 Sobald das Gerät erfolgreich gestartet wurde, werden Sie auf dem Bildschirm aufgefordert, die Tuya Smart Mobile App herunterzuladen - QR-Code auf der linken Seite - und das Gerät zur App hinzuzufügen - QR-Code auf der rechten Seite. Dieser Schritt ist nicht notwendig, wenn die App für die Live-Vorschau und andere Funktionen auf dem Handy nicht benötigt wird.
- Seite 5 Im folgenden Fenster werden die Netzwerkeinstellungen angezeigt. Wenn wir ein NVR-Gerät haben, das über ein Netzwerkkabel mit dem Internet verbunden ist, ist es möglich, das Gerät zur mobilen App hinzuzufügen. Drücken Sie die Schaltfläche "Start", um die Diagnostik zu starten und die Netzwerkverbindung zu testen (wenn das Gerät nicht mit dem Internet verbunden ist, wird die Diagnostik feststellen, dass das Gerät offline...
- Seite 6 Im folgenden Fenster werden die Festplatteneinstellungen angezeigt. Wir empfehlen Ihnen, die Festplatte bei der ersten Verwendung zu formatieren, indem Sie auf die Schaltfläche "Format disk" klicken. Andernfalls kann die Festplatte nicht voll funktionsfähig sein und es können Probleme beim Speichern von Videoclips auftreten.
-
Seite 7: Verwendung Eines Nvrs
2. Verwendung eines NVRs Klicken Sie auf dem Bildschirm, auf dem die Bilder der angeschlossenen Kameras angezeigt werden, mit der rechten Maustaste auf eine beliebige Stelle des Bildschirms, um das Hauptmenü des NVR-Geräts aufzurufen. Pair IPC / Kamera-Kopplung In diesem Fenster können Sie dem Gerät Kameras hinzufügen oder entfernen. Hinweis: Die im Paket enthaltenen Kameras sind bereits vorgekoppelt und müssen daher nicht erneut gekoppelt... -
Seite 8: System / Andere Menüs Der Systemgeräte
System / andere Menüs der Systemgeräte SHX Trading s.r.o Seite 8... - Seite 9 Allgemeine Einstellungen Das gleiche Einstellungsfenster wie beim ersten Anschluss des Geräts. Sie können einzelne Einstellungsfelder wieder ändern, wie z.B. Zeit / Zone / Auflösung / Sprache usw. Einstellungen der Geräteanzeige - Kanalname, Titelfarbe usw. Gleiches Fenster wie Punkt im Hauptmenü - "Aufnahmemodus / Aufnahmeeinstellungen"...
- Seite 10 Kontoeinstellungen - Fenster mit der Option zum Hinzufügen/Entfernen/Bearbeiten von Benutzerkonten Alarmeinstellungen für einzelne Kameras Einstellung der Anzeige von Meldungen/Warnungen im Falle von Fehlern oder Überlauf des Speichers. Hier setzen Sie bestimmte Elemente auf ihre Standardeinstellungen zurück Aktualisierung des Geräts SHX Trading s.r.o Seite 10...
-
Seite 11: Playback / Wiedergabe Von Aufnahmen
Playback / Wiedergabe von Aufnahmen Wenn das NVR-Gerät über eine angeschlossene Festplatte verfügt, können Sie die Aufnahmen der angeschlossenen Kameras in diesem Fenster wiedergeben. Um in diesem Fenster zum Hauptmenü zurückzukehren, klicken Sie mit der rechten Maustaste auf eine beliebige Stelle des Bildschirms. Bild der einzelnen Kameras Zeitrafferaufnahme von aufgezeichneten Videos Wählen Sie das Datum und den Kanal für die Vorschau... -
Seite 12: Record Mode / Aufnahmeeinstellungen
Record mode / Aufnahmeeinstellungen In diesem Fenster können Sie einstellen, zu welcher Uhrzeit, an welchem Datum und in welchem Modus die geplante Aufnahme erfolgen soll. Auswählen von Einstellungen für einzelne Kameras Aufzeichnung in Sekunden vor der geplanten Erfassung Aufzeichnung in Sekunden nach der geplanten Erfassung Klicken Sie auf, um die Erfassung mit/ohne Ton auszuwählen Timing record –... -
Seite 13: Backup / Sicherung Auf Usb-Laufwerk
Backup / Sicherung auf USB-Laufwerk Mit dieser Einstellung können Sie Ihre Videoclips auf einem USB-Laufwerk sichern. Bevor Sie diesen Vorgang starten, stellen Sie sicher, dass Sie ein USB-Laufwerk mit ausreichend freiem Speicherplatz an das NVR-Gerät angeschlossen haben. Kanal- und Videoauswahl Suche ab einer bestimmten Zeit in Videoclips Suche bis zu einer bestimmten Zeit in Videoclips Obere Schaltfläche "Search"... -
Seite 14: Ptz Control / Bewegungssteuerung Des Kameradisplays
PTZ Control / Bewegungssteuerung des Kameradisplays Diese Funktion ermöglicht die Bewegung und Steuerung der einzelnen Kameras. Bedienfeld für die Bewegungssteuerung der Kamera (durch Bewegen des Rads) Auswahl des Kamerakanals für Einrichtung/Bewegung Auswählen einer individuellen Voreinstellung Voreinstellung benennen Kamerabewegung- / Drehgeschwindigkeit Umschalten in den automatischen Kamera-Beobachtungs-/Bewegungsmodus Einstellungen Betrachten Sie den Kamerabildschirm in Vollbildansicht und ermitteln Sie die... -
Seite 15: Ipc Config / Individuelle Kameraeinstellungen
IPC Config / individuelle Kameraeinstellungen Bevor Sie mit der Einrichtung beginnen, klicken Sie mit der rechten Maustaste auf den Hauptbildschirm, um das Hauptmenü der Kamera zu öffnen, für die Sie die Einstellungen aufrufen möchten. Dadurch werden die Einstellungen für diese Kamera geöffnet. Einstellen des Kameradisplays und der Farben Einstellen einzelner Elemente wie die Titel auf dem Kamerabildschirm, ihre Schriftarten, Farben, Positionen usw. - Seite 16 Info / NVR-Geräteinformationen Wenn Sie darauf klicken, erscheinen 2 Felder: “LOG” – Liste der aufgezeichneten Aktionen, die auf dem NVR-Gerät durchgeführt wurden “Version” – Version des NVR-Geräts Shutdown Wenn Sie darauf klicken, wird ein kleines Menü mit 4 Optionen angezeigt: “Restore”...
-
Seite 17: Ausführliches Handbuch Zur Installation Und Nutzung Der Anwendung
Ausführliches Handbuch zur Installation und Nutzung der Anwendung 1. Installation der Anwendung: A. Scannen Sie den QR-Code im Produkthandbuch und laden Sie die "Tuya Smart"-App mit Ihrem Mobilgerät herunter und installieren Sie sie. B. Suchen Sie mit Ihren Geräten im App Store oder bei Google Play nach "Tuya Smart", laden Sie die App herunter und installieren Sie sie. -
Seite 18: Verbinden Mit Wifi
3. Verbinden mit Wifi: Klicken Sie auf "Add device-Gerät hinzufügen" und stellen Sie sicher, dass Ihr NVR-Gerät eingeschaltet und mit einem Netzwerkkabel an Ihren WiFi-Router angeschlossen ist. Im nächsten Schritt (empfohlen, wenn Sie nicht manuell im Menü nach dem Gerät suchen möchten), klicken Sie auf das Symbol in der oberen rechten Ecke, um den QR-Code des Geräts zu scannen und zu verbinden. - Seite 19 Dieser QR-Code wird bei jedem Neustart des NVR-Gerätes angezeigt, wenn das Gerät mit WiFi verbunden ist, und kann auch manuell auf dem Gerät angezeigt werden, indem Sie zu "System" > "Network Config" > "P2P-ID" navigieren. Sobald der QR-Code gescannt wird, koppelt sich die App automatisch mit dem Gerät und fügt es nach erfolgreicher Kopplung zur App hinzu.
-
Seite 20: Verwendung Der App
4. Verwendung der App: Nach erfolgreicher Installation können Sie den Live-Stream ansehen, Fotos oder Videos aufnehmen. Sie können die Aufnahmen dann direkt in der App abspielen. Gleichzeitig können Sie individuelle Einstellungen für das Gerät und die Kameras vornehmen (Datum Uhrzeit, Videoqualität usw.). - Seite 21 Verwendung der Kamera im Detail Wenn Sie auf dieses Symbol klicken, wird ein Menü mit Punkten b, c, d, angezeigt Abspielen von Videoclips Eine Liste anzeigen, um Sie zu benachrichtigen, wenn die Kamera eine Bewegung erkannt hat Album mit Videoclips und Fotos Kameraeinstellungen - Möglichkeit zum Ändern Kameraname,...
- Seite 22 Detaillierte Einrichtung des NVR Einstellen des Gerätenamens und des Standorts Informationen über das Gerät Einstellung der Funktion “Tap-To- Run” Einrichten des NVR- Gerätespeichers Einrichten von Cloud-Speicher Häufige Fragen und Antworten Einstellungen für das Hinzufügen einer App zu “Home Screen” Aktualisierung des Geräts Neustart des Geräts SHX Trading s.r.o Seite 22...
- Seite 23 Schlussbestimmungen Wir werden froh sein, wenn Sie sich auch für andere Produkte aus unserem Angebot interessieren. Die Bedienung des Geräts kann je nach Serie leicht variieren. Verwenden Sie das Gerät gemäß den geltenden Gesetzen. Der Lieferant trägt keine Verantwortung für die Verwendung des Geräts unter Verstoß gegen diesen Gesetzen.
