6. Zusammenbauen

Das Zusammenbauen des Kupplungs-Fahrradträgers erfolgt in mehreren Arbeitsschritten.
In diesem Abschnitt erklären wir diese Arbeitsschritte einzeln in der erforderlichen Reihenfolge:
Schritt 1
Packen Sie die einzelnen Bauteile Ihres Kupplungsfahrradträgers aus und sortieren Sie diese
anhand der Zeichnung auf Seite 5 (Lieferumfang).
Hinweis: Entsorgen Sie das Verpackungsmaterial umweltgerecht!
Schritt 2
Für diesen Aufbauschritt benötigen Sie folgende Bauteile:
Teile Nr. Abbildung
11
14
19

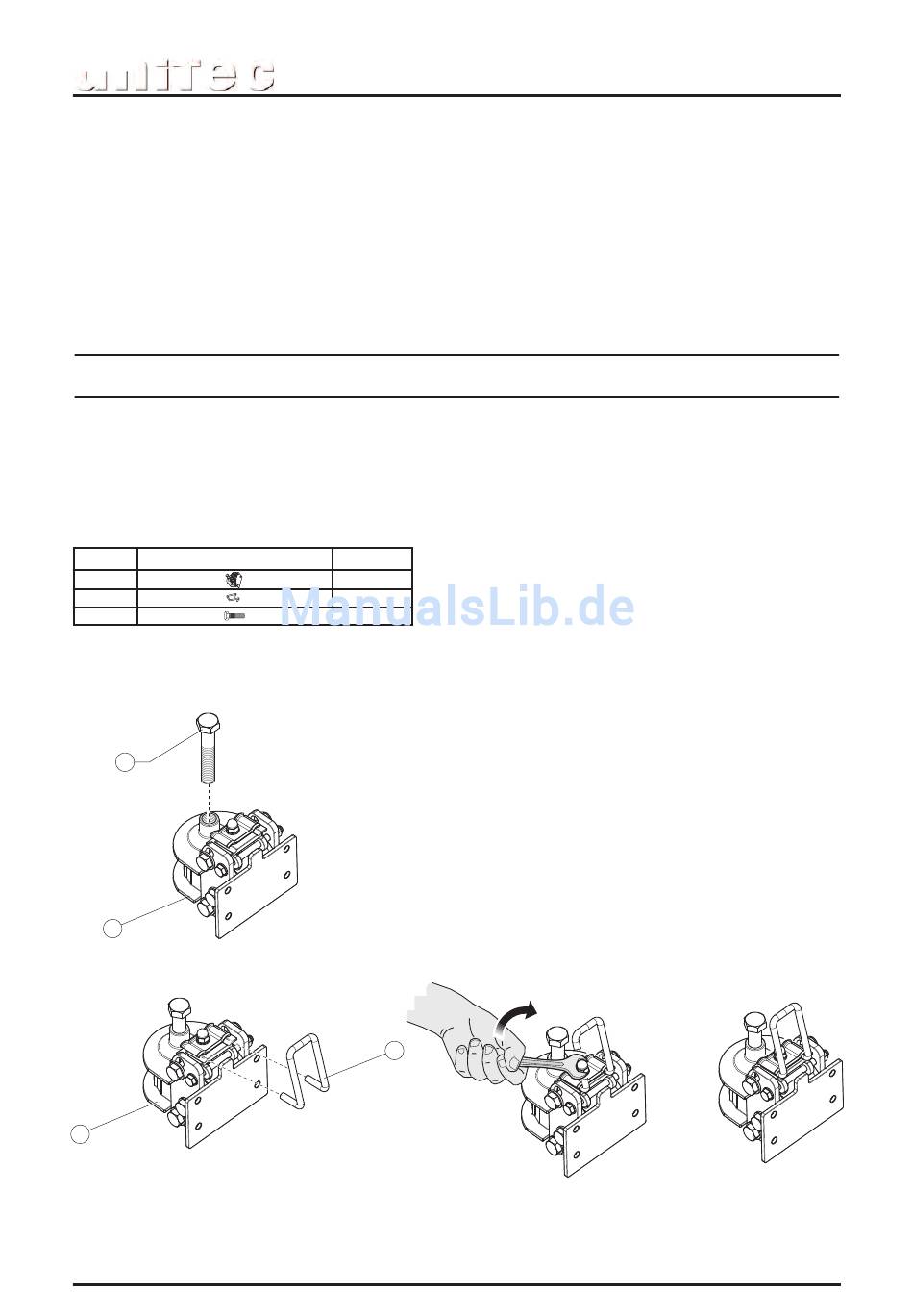

Montieren Sie diese Teile wie in der folgenden Grafik abgebildet:
19
11
11
Alu Atlas 75351 „Evolution"
Anzahl
1
1
1
14
Seite 7 von 24
Betriebsanleitung
6 Nm
