7. Kupplungs-Fahrradträger auf Anhängerkupplung montieren
Achtung: Wenn Sie den Kupplungs-Fahrradträger auf die Anhängerkupplung
Ihres PKW montieren, muss der Motor abgestellt, die Zündung ausgeschaltet
und die Handbremse angezogen sein!
Das Montieren des Kupplungs-Fahrradträgers auf die Anhängerkupplung des
PKW erfolgt in mehreren Arbeitsschritten. In diesem Abschnitt erklären wir diese Arbeitsschritte
einzeln in der erforderlichen Reihenfolge:
Schritt 1
Schritt 2
Achtung: Überprüfen Sie nach dem Zusammenbau unbedingt die
elektrische Verbindung zwischen PKW und Kupplungs-Fahrradträger
(Rücklicht, Bremslicht, Blinker, ect.)!
Hinweis: Montieren Sie vor der ersten Fahrt ein Nummernschild,
das mit dem Nummernschild Ihres Fahrzeuges übereinstimmt!
Alu Atlas 75351 „Evolution"
Seite 17 von 24

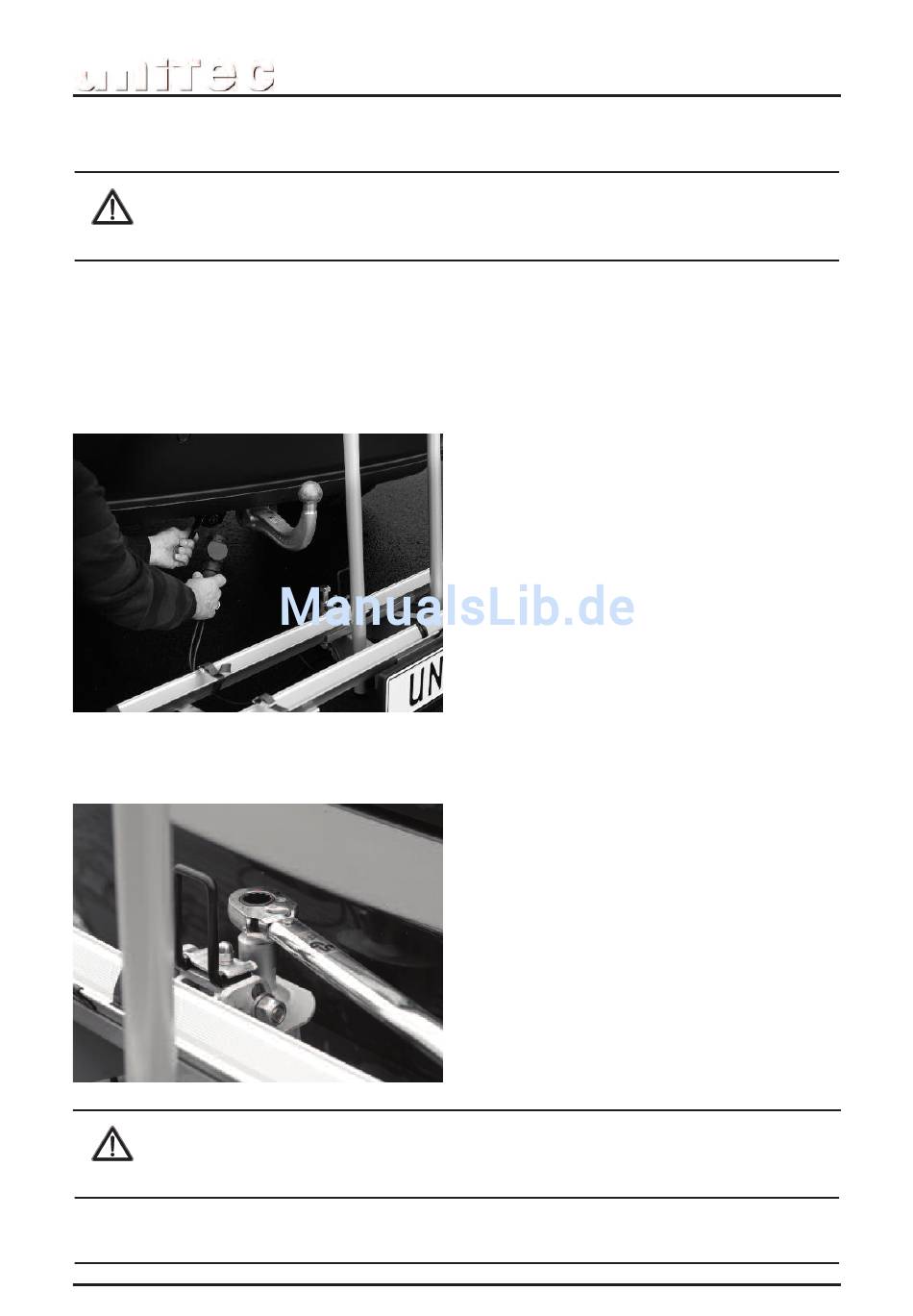

1) Stellen Sie den Kupplungs-
Fahrradträger hinter dem PKW
auf den Boden ab.
2) Stecken Sie den Stecker für die
Spannungsversorgung in die
13-polige Buchse am PKW.
Sollte an Ihrem Fahrzeug eine
7-polige Dose angebracht sein,
benötigen Sie einen handelsüblichen
Adapter (Art.-Nr. 76820, erhältlich im
Baumarkt oder Verbrauchermarkt).
3) Lösen Sie die Fixierschraube.
4) Setzen Sie den Kupplungs-Fahrrad-
träger auf die Anhängerkupplung auf
und drücken Sie diesen gegen das
Fahrzeug, bis die Fixierschraube
festgezogen ist.
5) Ziehen Sie die Fixierschraube fest
(110 NM).
Nehmen Sie dazu möglichst
einen Drehmomentschlüssel.
