WS 908-1
Art.-Nr.: T90908101
Mechanische Montage / Mechanical installation
1. Auspacken / Unpacking:
Bitte Bilder u. Bezeichnungen der Platinen, Zierleisten
etc. prüfen/anpassen oder zur Anpassung zusenden
WS 908-1 (Terminal)
Lieferumfang / Scope of delivery

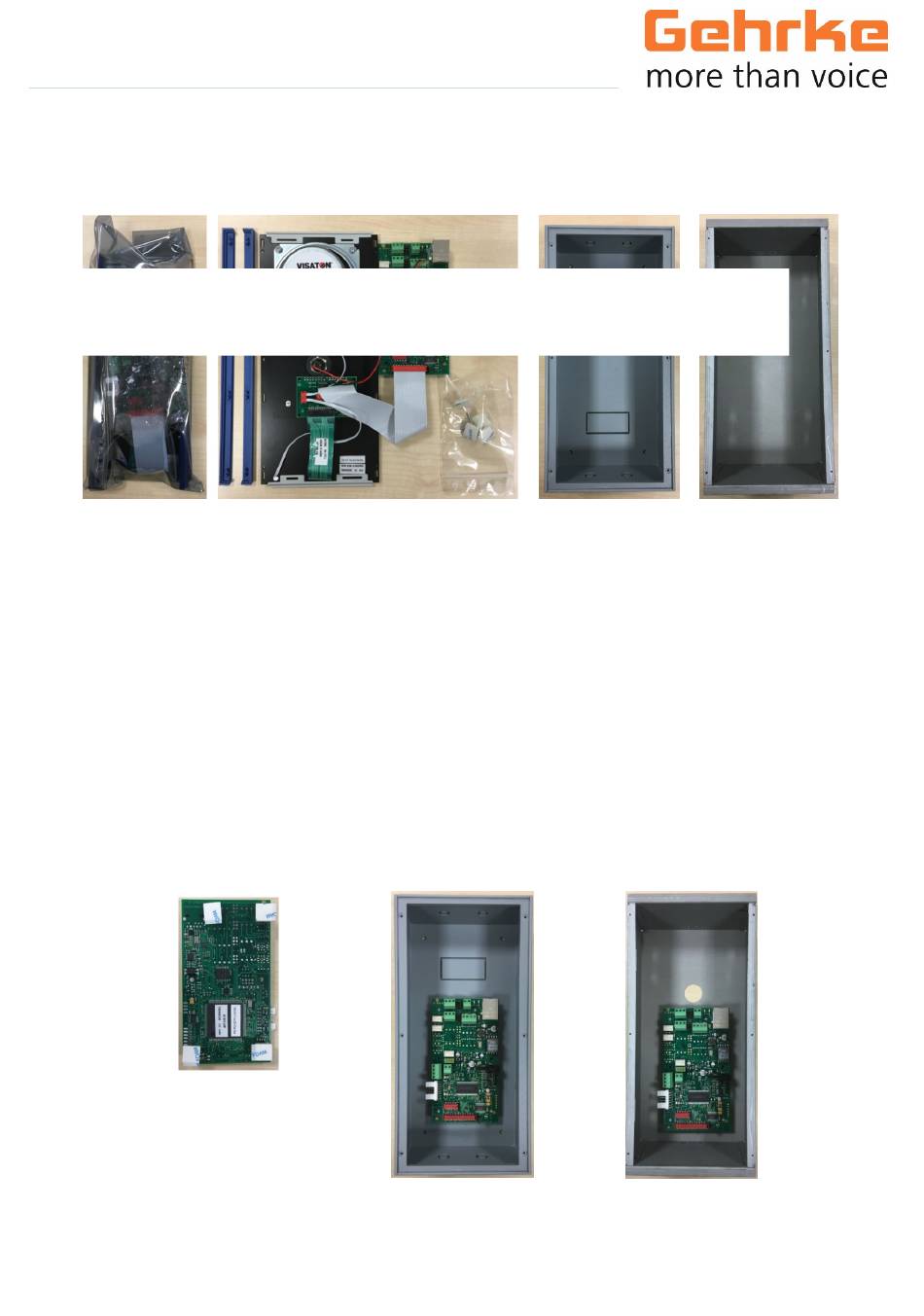

2. Lieferumfang: Frontplatte mit montiertem Lautsprecher, Anschlussplatine, Notfalltaster, Elektronikplatine KI 917,
bereits mit Tastenkabel und Flachbankkabel verdrahtet. Zusätzlich 4 Klebehalter, je 6 Schrauben für UP-Gehäuse
und AP-Gehäuse, 2 Stück Zierleisten ZL 900 anthrazit.
Achtung: Aufputzgehäuse AG 900 und Unterputzgehäuse UG 900 nicht im Lieferumfang enthalten.
Scope of delivery: Front panel with installed loudspeaker, connection board, emergency button, electronics board
KI 917, already wired with button cable and flat bank cable. Additionally 4 adhesive holders, 6 screws each for flush-
mounted housing and surface-mounted housing, 2 decorative strips ZL 900 anthracite. Attention: Surface-mounted
housing AG 900 and flush-mounted housing UG 900 not included in the scope of delivery.
3. Befestigung der Platine KI 917-U-P im Aufputz oder Unterputzgehäuse, mit Klebehalter:
(Vorher wird die Frontplatte von der Platine getrennt und die Klebehalter an der Platine befestigt.)
Attachment of the board KI 917-U-P in surface or flush mounting housing with adhesive holders:
(Before, the front panel is separated from the board and the adhesive holders are attached to the board.)
KI 917-U-P
WS 908‐1 | Product Manual | Vers. 1.01 | 2022.10.20 I MKA |www.gehrke‐sales.com
Änderungen und Irrtümer vorbehalten | © Gehrke Sales GmbH
AG 900
Aufputzgehäuse
(Surface-mounted
housing)
AG 900
UG 900
Unterputzgehäuse
(Flush-mounted
housing)
UG 900
