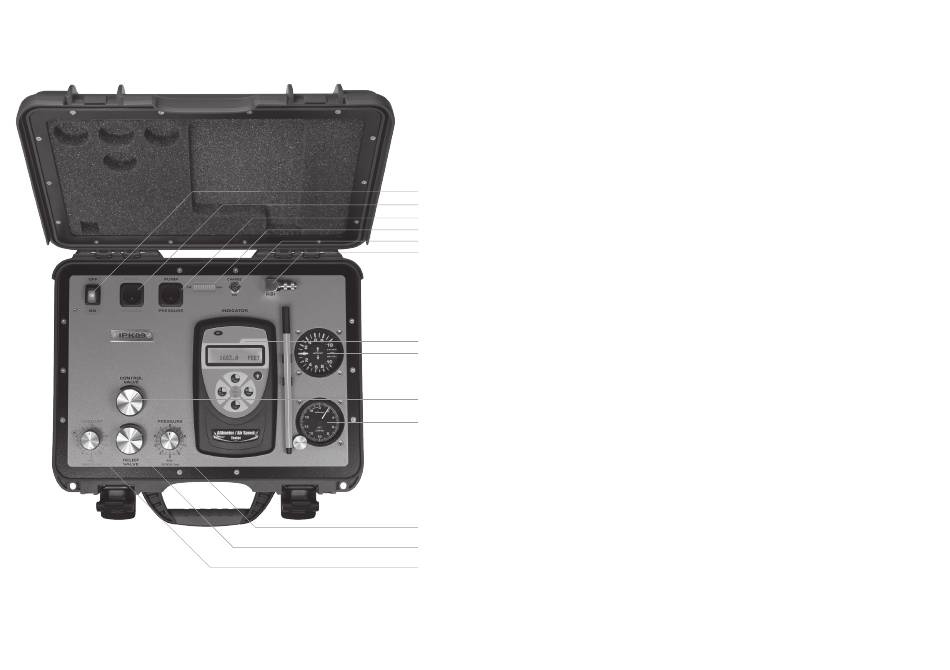

ANZEIGEN UND BEDIENELEMENTE
4
1 ANZEIGEGERÄT
Die Anzeigeeinheiten für Geschwindigkeit: km/h, kts, mph und für die Höhe: m, ft können
am Gerät voreingestellt werden. Dadurch ist ein direkter Vergleich der am WINTER IPK09
PITOT-STATIK-TESTER angezeigten Messwerte mit dem Prüfling möglich.
2 EIN-/AUS-SCHALTER
Mit dem Schalter wird die Druck- und Vakuum-Pumpe und das Anzeigegerät ein- bzw.
ausgeschaltet. Ein Einstecken des Ladekabels in den dafür vorgesehenen Stecker führt
automatisch zum Ausschalten des Geräts.
3+4 SCHALTER FÜR VAKUUM- UND DRUCKPUMPE
Es sind zwei getrennte Schalter für den Betrieb der Vakuumpumpe bzw. Druckpumpe
vorgesehen, sodass die Pumpen je nach Testanforderung getrennt ein- bzw. ausgeschaltet
2
werden können.
3
4
5 ANZEIGE FÜR DEN LADEZUSTAND DES AKKUS
5
LED-Anzeige zur Feststellung des Ladezustands des Akkus.
6
7
6 LADEBUCHSE
Buchse für den Stecker des Ladekabels. Der Eingang ist strombegrenzt und der
Ladevorgang läuft automatisch ab. Das Ladekabel kann bei geschlossenem Deckel
aus dem Prüfgerät geführt werden, sodass das Gerät während des Ladens
geschlossen bleiben kann.
7 TESTANSCHLUSS
1
Anschluss für die Schlauchleitung zwischen Tester und Flugzeug und/oder Fahrtmesser
12
bzw. Höhenmesser.
8 REGULIERVENTIL
Zur manuellen Ansteuerung der Prüfwerte. Drehung nach links erhöht den Überdruck
8
bei der Fahrtmesserprüfung bzw. des Vakuums bei der Höhenmesserprüfung. Bei einer
13
Drehung nach rechts bis zum Anschlag wird das Ventil geschlossen und der Systemdruck
gehalten um den Vergleich zwischen der Anzeige des Testers und des Prüflings vornehmen
zu können.
9+10 VENTILE FÜR DRUCK BZW. VAKUUM
Ventile für den wahlweise Prüfdruck- bzw. Vakuumaufbau. Vorwahl der Durchflussrate
insbesondere für die Steigwerteinstellung bei der Höhenmesserprüfung.
11 ENTLÜFTUNGSVENTIL
9
Ventil zur Drucklosmachung der Messleitung und zur Einstellung der Sinkrate bei der
11
Höhenmesserprüfung.
12 MECHANISCHES REFERENZGERÄT, VARIOMETER
10
13 MECHANISCHES REFERENZGERÄT, HÖHENMESSER
ZUBEHÖR
1x T-Anschlussstück
5 m Messleitung
Ladegerät (umschaltbar 500/1000mA)
