MS280912AAA
BEDIENUNGSANLEITUNG

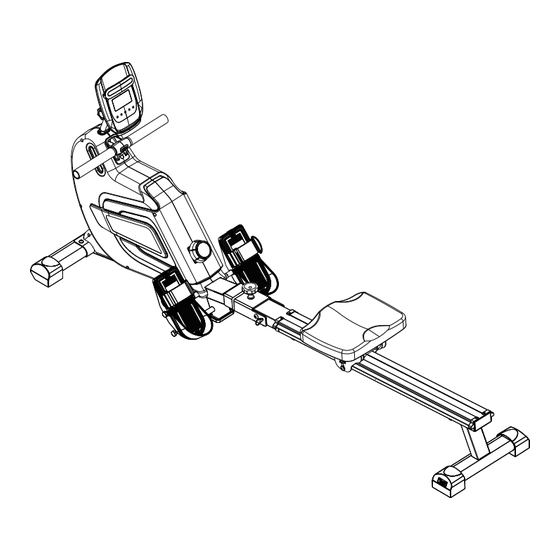

RE6040
Hinweis: Einige Teile werden vor dem Verkauf im Mainframe vormontiert. Wenn Sie feststellen, dass Teile fehlen oder
beschä digt sind, wenden Sie sich bitte zuerst an unseren Kundenservice.
1. Bitte legen Sie alle Ersatzteile, inkl.alle Hardware auf den Boden, bevor Sie die Maschine installieren.
2. Bitte stellen Sie das Produkt auf den ebenen Boden und installieren Sie es gemä ß der Anleitung.
Importeur: Decobus Handel GmbH
Add.: Ritscherstraß e 11, 21244 Buchholz i.d.N
Hersteller: Nu Sport Co.,Ltd
Add.: No.57, Fuxing North Rd., Songshan Dist., Taipei City 10595, Taiwan
1 / 18
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Btm RE6040
Inhaltszusammenfassung für Btm RE6040
- Seite 1 MS280912AAA BEDIENUNGSANLEITUNG RE6040 Hinweis: Einige Teile werden vor dem Verkauf im Mainframe vormontiert. Wenn Sie feststellen, dass Teile fehlen oder beschä digt sind, wenden Sie sich bitte zuerst an unseren Kundenservice. 1. Bitte legen Sie alle Ersatzteile, inkl.alle Hardware auf den Boden, bevor Sie die Maschine installieren.
-
Seite 2: Explosionszeichnung
EXPLOSIONSZEICHNUNG 2 / 18... - Seite 3 Stückliste Beschreibung Menge Beschreibung Menge Hauptrahmen Hü lse Gleitschiene Sensormagnet Vorderer Standfuß Bohrschraube Hinterer Standfuß Bohrschraube Lenker Einstellschraube Sitzbefestigungsplatte U-fö rmige Basis Monitor-Stü tzrohr Rundkopfmutter Monitorbefestigungsplatte Sechskantschraube Achsset fü r Maschenriemen Bohrschraube Sitz Bohrschraube Schaumgriff fü r Lenker Rundsechskantschraube Kettendeckel L. Sechskantschraube Kettendeckel R.
- Seite 4 Kreuzschraube Bohrschraube Kunststoffabdeckung fü r Lenker Inbusschraube Fü hrungsschiene Mutter Zierabdeckung fü r Schiene L Innensechskantschlü ssel Zierabdeckung fü r Schiene R Innensechskantschlü ssel Kreuzrundkopfschraube Schraubenschlü ssel Innensechskantschraube 4 / 18...
-
Seite 5: Liste Vor Der Montage
LISTE VOR DER MONTAGE NO.1 NO.2 NO.7 NO.10 NO.3 NO.4 NO.16 NO.38 Beschreibung Teil Nr. Menge Hauptrahmen Gleitschiene Vorderer Standfuß Hinterer Standfuß Monitor-Stü tzrohr-Set Sitz Pedale(L&R) Monitor 5 / 18... - Seite 6 HARDWARE-PAKET 6 / 18...
- Seite 7 MONTAGEANLEITUNGEN HINWEIS: Fü r die Montage werden 2 Personen empfohlen. Schritt 1: • Entfernen Sie die vormontierten 4 Stü ck Kreuzschlitzschrauben (#85) vom Monitor-Stü tzrohr-Set, fä deln Sie das Sensorkabel von dem Monitor (#38) im Hauptrahmen ein und sichern Sie es mit 4 Kreuzschrauben (#85) und Monitorbefestigungsplatte (#8).
- Seite 8 Schritt 2: • Befestigen Sie den vorderen Standfuß (#3) am Hauptrahmen (#1) und sichern Sie ihn mit 2 Unterlegscheiben (#75), 2 Rundsechskantschrauben (#53). #53 M8*45 2PCS #95 S5 1PC #75 OD16*ID8.5*1.5 2PCS 8 / 18...
- Seite 9 Schritt 3: • Befestigen Sie die Sechskantschrauben (#50) direkt am Hauptrahmen (#1) gemä ß Anweisung A. Dann befestigen Sie die andere Sechskantschraube (#50) am Hauptrahmen (#1) durch Einfü hren in das Pedal (#16) und eine Hü lse (#43) von der Unterseite des Pedals direkt gemä ß Anweisung B. •...
- Seite 10 Schritt 4: • Schieben Sie den Sitz (#10) auf die Gleitschiene (#2). Befestigen Sie das Gummi Pad (#23) an der Gleitschiene (#2) und befestigen Sie es mit 2 Kreuzschlitzschrauben (#56). • Befestigen Sie die Zierabdeckung fü r Schiene L＆R (#88＆#89) an der Gleitschiene (#2) an und ziehen Sie sie mit 2 Kreuzrundkopfschrauben (#90) fest.
- Seite 11 Schritt 5: • Befestigen Sie den hinteren Standfuß (#4) an der Gleitschiene (#2), ziehen Sie ihn mit 4 Unterlegscheiben (#75) und 4 Federscheiben (#80) und 4 Rundsechskantschrauben (#62) fest. #62 M8*20 4PCS #75 OD16*ID8.5*1.5 4PCS #80 M8 4PCS #95 S5 1PC 11 / 18...
- Seite 12 Schritt 6: • Befestigen Sie die Gleitschiene (#2) am Hauptrahmen (#1), ziehen Sie sie mit der Kreuzschlitzschraube (#57) und der Rundsechskantschraube (#59) fest. • Befestigen Sie den Sicherheitsriegel (#58) am Hauptrahmen (#1) und der Gleitschiene (#2). • Ziehen Sie den runden Knopf (#34) mit einer Unterlegscheibe (#79) fest. Heben Sie die Mitte des Rahmens an, um die Sicherungsstiftlö...
-
Seite 13: Anleitung Zur Einstellung
ANLEITUNG ZUR EINSTELLUNG ❖ PEDALEINSTELLUNG Um den Pedalgü rtel einzustellen, entfernen Sie den Gü rtel erst: ziehen Sie das Ende des Velcros von Netzseite nach oben und dann nach links. Nach dem Entfernen kö nnen Sie die Festigkeit des Pedalgü rtels einstellen, indem Sie das Ende des Velcros von Netzseite nach oben und rechts ziehen. -
Seite 14: Gleichgewicht Einstellen
❖ GLEICHGEWICHT EINSTELLEN Stellen Sie das Plastik-Zahnradden am hinteren Standfuß ein, wenn die Maschine wä hrend des Gebrauchs unausgeglichen ist. 14 / 18... -
Seite 15: Anleitung Zum Falten
ANLEITUNG ZUM FALTEN Abb. A Bei Nichtgebrauch lä sst sich das Rudergerä t platzsparend zusammenklappen. 1. Entfernen Sie den runden Knopf (#34) und die Unterlegscheibee (#79)，dann ziehen den Sicherheitsriegel (#58) heraus. Heben Sie die Gleitschiene (#2) und setzen Sie sie an eine vertikale Position. -
Seite 16: Einstellung Von Ziel-Trainingmodi
MONITOR BEDIENUNGSANLEITUNG FUNKTIONSTASTE: MODE – Drü cken Sie nach unten, um Funktionen auszuwä hlen. – Drü cken Sie nach unten 2 Minuten lang, um Anzeigen von `` Zeit, Zä hlung, Entfernung, Kalorien, SPM, Herzfrequenz´ ´ zurü ckzusetzen. – Zum Einstellen der Werte von ``Zeit, Zä hlung, Entfernung, Kalorien, SPM, Herzfrequenz´... - Seite 17 hochzuzä hlen. COUNT-Zieltrainingsmodus: Drü cken Sie zuerst die "MODE"-Taste, um zur "COUNT"-Funktion zu wechseln, und drü cken Sie dann die "SET"-Taste, um die Zielanzahl einzustellen (Drü cken und halten Sie die Set-Taste, um die Einstellung zu beschleunigen). Wenn die erforderliche Zielanzahl erreicht ist, stoppen Sie die Taste.
-
Seite 18: Spezifikationen
SPEZIFIKATIONEN: SCAN Alle 6 Sekunden TIME 0:00~99:59 COUNT 0~9999 MAL FUNKTION DISTANCE 0~9999 METER CALORIES 0~9999 KAL 0~999 MAL /MIN PULSE 60~240 BPM 2 Stü cke –AA oder UM –3 BATTERIE TYP BETRIEBSTEMPERATUR 0° C ~ +40° C LAGERTEMPERATUR -10° C ~ +60° C 18 / 18...
