Renkforce 2575509 Bedienungsanleitung

Bedienungsanleitung

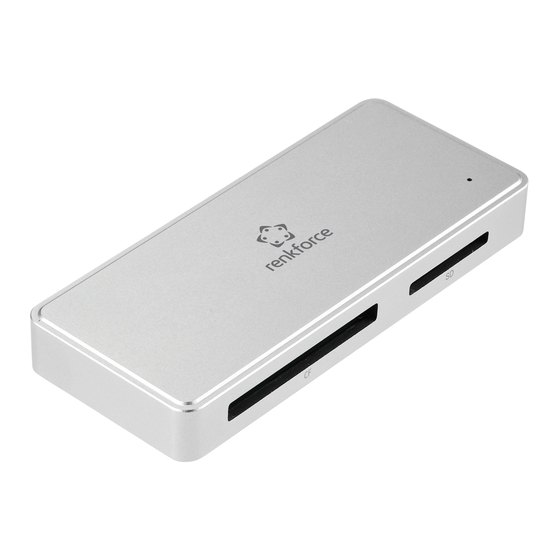

USB-C™-Kartenlesegerät und USB-Hub
Best.-Nr. 2575509
1 Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um ein Gerät, in dem ein USB-C™-Kartenleser und ein USB-Hub un-
tergebracht ist. Verwenden Sie das Produkt, um:
■
SD- und CF-Karten verschiedener Formate zu beschreiben und zu lesen;
■
USB-Peripheriegeräte (1 x USB-C™ und 1 x USB-A) daran anzuschließen.
Der Kartenleser kann mit mobilen Geräten verwendet werden die USB On-the-Go (OTG) unterstützen.
Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien.
Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt be-
schädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer oder anderen Gefährdungen führen.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das
Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Al-
le Rechte vorbehalten.
2 Lieferumfang
■
Produkt
■
USB-Kabel mit zwei USB-C™-Steckern
3 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter
Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.
4 Symbolerklärung
Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:
Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbeson-
dere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch
nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen
oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Ga-
rantie.
5.1 Allgemein
■
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
■
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem ge-
fährlichen Spielzeug werden.
■
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich
an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
■
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann
bzw. einer Fachwerkstatt durchführen.
5.2 Handhabung
■
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer
Höhe können das Produkt beschädigen.
5.3 Betriebsumgebung
■
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
■
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen
und Lösungsmitteln.
■
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
■
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
■
Schalten Sie das Produkt niemals gleich dann ein, wenn dieses von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt
zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie es in Betrieb
nehmen.
5.4 Bedienung
■
Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des Produkts haben,
wenden Sie sich an einen Fachmann.
■
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen
Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu
reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
1
■
USB-Kabel mit USB-C™- und USB-A-Stecker
■
Bedienungsanleitung
www.conrad.com/downloads herunter oder scannen
6 Anschluss
Wichtig:
■
Achten Sie während der Datenübertragung darauf, unter keinen Umständen das Produkt vom
Computer zu trennen, ein USB-Peripheriegerät vom Produkt zu trennen oder eine Speicherkarte
aus dem jeweiligen Steckplatz zu entfernen.
■
Informationen dazu, wie sich Speicherkarten sicher entfernen und USB-Peripheriegeräte sicher
trennen lassen, finden Sie in der Bedienungsanleitung Ihres Computers.
1. Nehmen Sie das beiliegende USB-Kabel zur Hand und schließen Sie ein Ende an den USB-Eingang
des Produkts an. Schließen Sie dann das andere Ende des Kabels an einen freien USB-Anschluss Ih-
res Computers an.
2. Das Produkt wird Ihnen nun als Wechseldatenträger angezeigt.
à Das Produkt ist nun einsatzbereit.
Tipps:
■
Sie haben die Möglichkeit, gleichzeitig eine SD- und eine CF-Karte einzusetzen und zu verwen-
den.
■
Dadurch können Sie Daten von einer Speicherkarte auf die jeweils andere Speicherkarte transfe-
rieren.
7 Reinigung und Wartung
Wichtig:
– Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische
Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts füh-
ren.
– Tauchen Sie das Produkt nicht in Wasser.
1. Trennen Sie das Produkt von der Stromversorgung.
2. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
8 Entsorgung
Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen
mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses
Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen
ist.
Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsab-
fall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altak-
kumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei
aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle
vom Altgerät zerstörungsfrei zu trennen.
Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgerä-
ten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere
Informationen auf unserer Internet-Seite):
■
in unseren Conrad-Filialen
■
in den von Conrad geschaffenen Sammelstellen
■
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und
Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen
Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer ver-
antwortlich.
Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe
und das Altgeräte-Recycling gelten.
9 Technische Daten
Eingang .................................................. 5 V/DC, 3,0 A max.
Ausgang ................................................. 5 V/DC, max. 0,9 A (pro Kartensteckplatz)
Bootfähig ................................................ nein
Plug & Play............................................. ja
Unterstützte Kartenkapazität .................. max. 2 TB (pro Steckplatz)
Unterstützte SD-Karten .......................... SD, SD3.0 UHS-I, SD4.0 UHS-II, SD High Capacity (SDHC),
Unterstützte CF-Karten........................... CFast Typ I, CFast Typ II
Datenübertragung via USB..................... max. USB 3.1 Gen 1, 5 Gbit/s
Unterstützte Betriebssysteme (oder ak-
tueller).....................................................
Betriebsbedingungen.............................. 0 bis +45 °C, 20 – 90 % rF
Lagerbedingungen.................................. -20 bis +60 °C, 5 – 95 % rF
Abmessungen (B x H x T) ...................... 105 x 14 x 44,7 mm
Gewicht................................................... 85 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausge-
bers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright by Conrad Electronic SE.
*2575509_V3_0922_dh_mh_de 18014399072882443-1 I3/O3 en
SD Ultra, SDHC Ultra, SDXC, MMC-I, MMC-II, MMC 4.0, mi-
niSD, miniSDHC, MMCmobile, RS-MMC, RS-MMC 4.0
iPadOS 13.3, macOS 10.15.2, Windows® 8.1 (32/64 Bit),
Windows® 10 (32/64 Bit)
