Eldat RCP25 Bedienungsanleitung

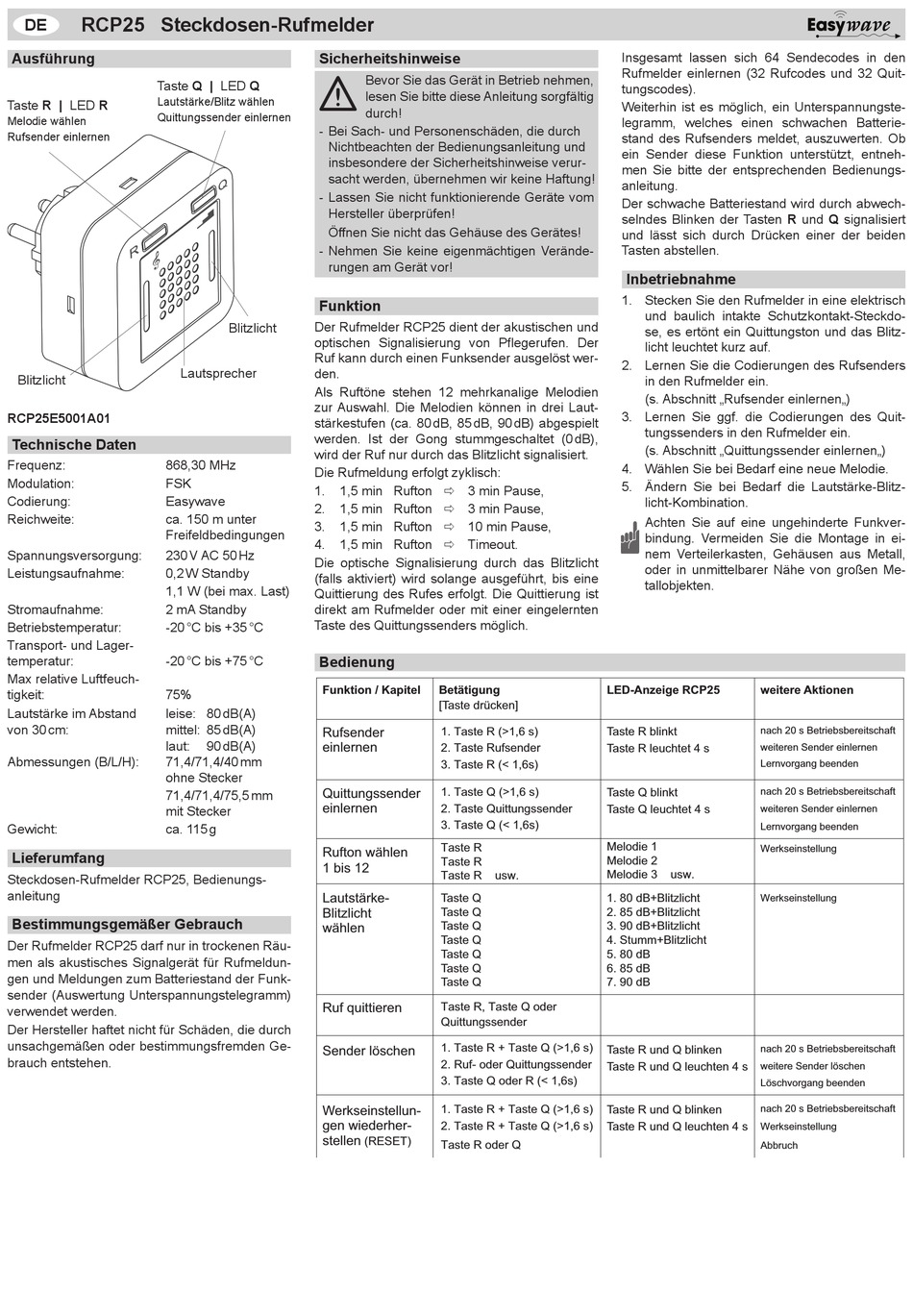

RCP25 Steckdosen-Rufmelder
DE
Ausführung
Taste Q | LED Q
Lautstärke/Blitz wählen
Taste R | LED R
Quittungssender einlernen
Melodie wählen
Rufsender einlernen
Blitzlicht
RCP25E5001A01
Technische Daten
Frequenz: 868,30 MHz
Modulation: FSK
Codierung: Easywave
Reichweite: ca. 150 m unter
Freifeldbedingungen
Spannungsversorgung: 230 V AC 50 Hz
Leistungsaufnahme: 0,2 W Standby
1,1 W (bei max. Last)
Stromaufnahme: 2 mA Standby
Betriebstemperatur: -20 °C bis +35 °C
Transport- und Lager-
temperatur: -20 °C bis +75 °C
Max relative Luftfeuch-
tigkeit: 75%
Lautstärke im Abstand leise: 80 dB(A)
von 30 cm: mittel: 85 dB(A)
laut:
Abmessungen (B/L/H): 71,4/71,4/40 mm
ohne Stecker
71,4/71,4/75,5 mm
mit Stecker
Gewicht: ca. 115 g
Lieferumfang
Steckdosen-Rufmelder RCP25, Bedienungs-
anleitung
Bestimmungsgemäßer Gebrauch
Der Rufmelder RCP25 darf nur in trockenen Räu-
men als akustisches Signalgerät für Rufmeldun-
gen und Meldungen zum Batteriestand der Funk-
sender (Auswertung Unterspannungstelegramm)
verwendet werden.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
- Bei Sach- und Personenschäden, die durch
Nichtbeachten der Bedienungsanleitung und
insbesondere der Sicherheitshinweise verur-
sacht werden, übernehmen wir keine Haftung!
- Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen!
Öffnen Sie nicht das Gehäuse des Gerätes!
- Nehmen Sie keine eigenmächtigen Verände-
rungen am Gerät vor!
Funktion
Der Rufmelder RCP25 dient der akustischen und
Blitzlicht
optischen Signalisierung von Pflegerufen. Der
Ruf kann durch einen Funksender ausgelöst wer-
Lautsprecher
den.
Als Ruftöne stehen 12 mehrkanalige Melodien
zur Auswahl. Die Melodien können in drei Laut-
stärkestufen (ca. 80 dB, 85 dB, 90 dB) abgespielt
werden. Ist der Gong stummgeschaltet (0 dB),
wird der Ruf nur durch das Blitzlicht signalisiert.
Die Rufmeldung erfolgt zyklisch:
1. 1,5 min Rufton  3 min Pause,
2. 1,5 min Rufton  3 min Pause,
3. 1,5 min Rufton  10 min Pause,
4. 1,5 min Rufton  Timeout.
Die optische Signalisierung durch das Blitzlicht
(falls aktiviert) wird solange ausgeführt, bis eine
Quittierung des Rufes erfolgt. Die Quittierung ist
direkt am Rufmelder oder mit einer eingelernten
Taste des Quittungssenders möglich.
Bedienung
Funktion / Kapitel
Rufsender
90 dB(A)
einlernen
Quittungssender
einlernen
Rufton wählen
1 bis 12
Lautstärke-
Blitzlicht
wählen
Ruf quittieren
Sender löschen
Werkseinstellun-
gen wiederher-
stellen
Bevor Sie das Gerät in Betrieb nehmen,
lesen Sie bitte diese Anleitung sorgfältig
durch!
Betätigung
[Taste drücken]
1. Taste R (>1,6 s)
2. Taste Rufsender
3. Taste R (< 1,6s)
1. Taste Q (>1,6 s)
2. Taste Quittungssender
3. Taste Q (< 1,6s)
Taste R
Taste R
Taste R usw.
Taste Q
Taste Q
Taste Q
Taste Q
Taste Q
Taste Q
Taste Q
Taste R, Taste Q oder
Quittungssender
1. Taste R + Taste Q (>1,6 s)
2. Ruf- oder Quittungssender
3. Taste Q oder R (< 1,6s)
1. Taste R + Taste Q (>1,6 s)
2. Taste R + Taste Q (>1,6 s)
(RESET)
Taste R oder Q
Insgesamt lassen sich 64 Sendecodes in den
Rufmelder einlernen (32 Rufcodes und 32 Quit-
tungscodes).
Weiterhin ist es möglich, ein Unterspannungste-
legramm, welches einen schwachen Batterie-
stand des Rufsenders meldet, auszuwerten. Ob
ein Sender diese Funktion unterstützt, entneh-
men Sie bitte der entsprechenden Bedienungs-
anleitung.
Der schwache Batteriestand wird durch abwech-
selndes Blinken der Tasten R und Q signalisiert
und lässt sich durch Drücken einer der beiden
Tasten abstellen.
Inbetriebnahme
1. Stecken Sie den Rufmelder in eine elektrisch
und baulich intakte Schutzkontakt-Steckdo-
se, es ertönt ein Quittungston und das Blitz-
licht leuchtet kurz auf.
2. Lernen Sie die Codierungen des Rufsenders
in den Rufmelder ein.
(s. Abschnitt „Rufsender einlernen„)
3. Lernen Sie ggf. die Codierungen des Quit-
tungssenders in den Rufmelder ein.
(s. Abschnitt „Quittungssender einlernen„)
4. Wählen Sie bei Bedarf eine neue Melodie.
5. Ändern Sie bei Bedarf die Lautstärke-Blitz-
licht-Kombination.
Achten Sie auf eine ungehinderte Funkver-
bindung. Vermeiden Sie die Montage in ei-
nem Verteilerkasten, Gehäusen aus Metall,
oder in unmittelbarer Nähe von großen Me-
tallobjekten.
LED-Anzeige RCP25 weitere Aktionen
Taste R blinkt nach 20 s Betriebsbereitschaft
Taste R leuchtet 4 s weiteren Sender einlernen
Lernvorgang beenden
Taste Q blinkt
nach 20 s Betriebsbereitschaft
Taste Q leuchtet 4 s
weiteren Sender einlernen
Lernvorgang beenden
Melodie 1
Werkseinstellung
Melodie 2
Melodie 3 usw.
1. 80 dB+Blitzlicht
Werkseinstellung
2. 85 dB+Blitzlicht
3. 90 dB+Blitzlicht
4. Stumm+Blitzlicht
5. 80 dB
6. 85 dB
7. 90 dB
Taste R und Q blinken nach 20 s Betriebsbereitschaft
Taste R und Q leuchten 4 s
weitere Sender löschen
Löschvorgang beenden
Taste R und Q blinken nach 20 s Betriebsbereitschaft
Taste R und Q leuchten 4 s
Werkseinstellung
Abbruch
