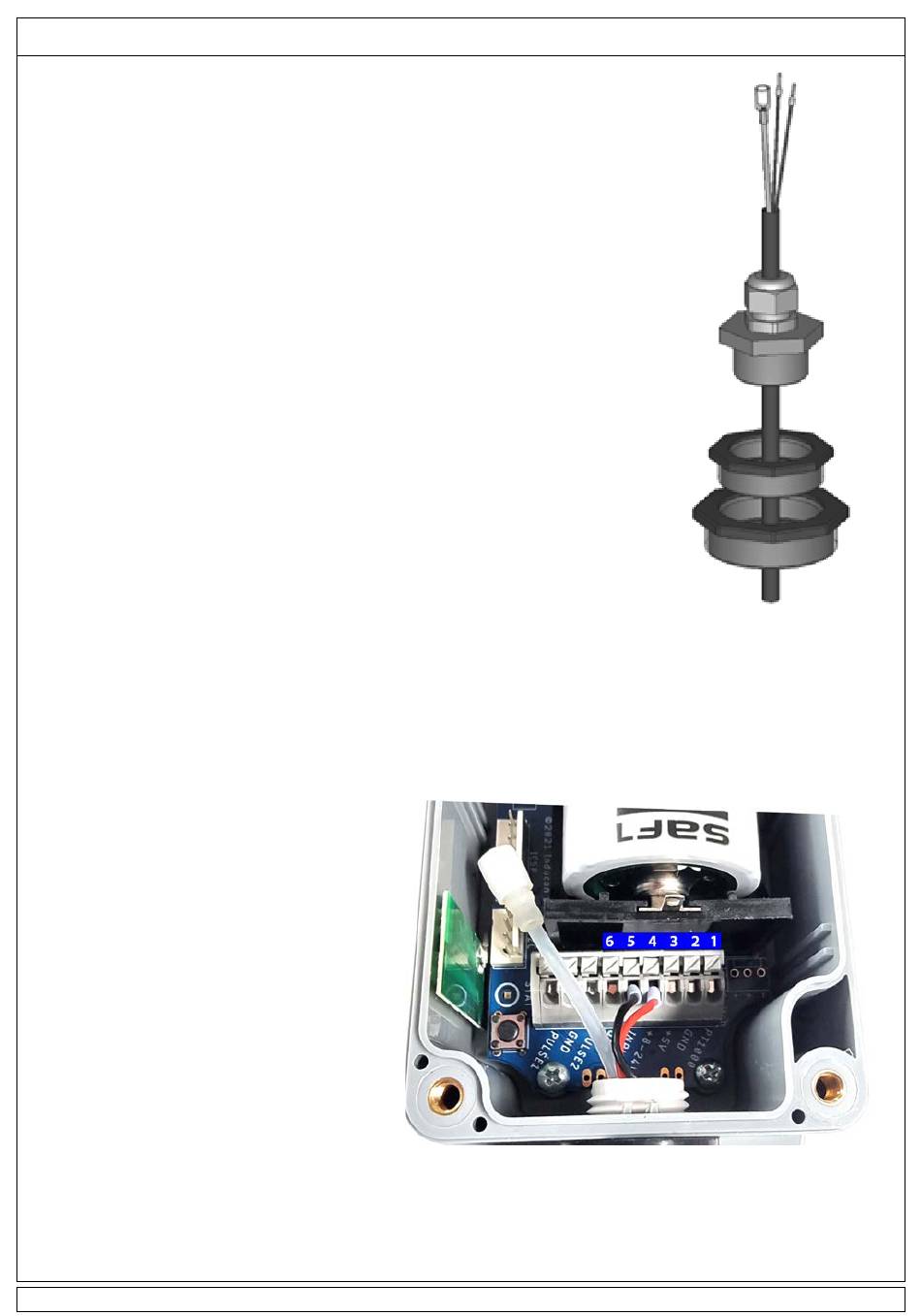

Montage der Pegelsonde
• Bei kellergeschweißten Stahltanks und bei Erdtanks efolgt der Sonden-
einbau mit der mitgelieferten Behälterverschraubung mit Kabeldurchgang.
• Bei Kellertanks ist die zuvor verwendete Tankuhr mit Schwimmer zu
demontieren, sodass diese Einschrauböffnung benutzt werden kann.
• Bei Erdtanks ist im Regelfall eine freie Einschrauböffnung vorhanden, die
mit einem herausdrehbaren Blindstopfen verschlossen ist.
• Falls keine andere geeignete Möglichkeit besteht, kann die Pegelmess-
sonde auch in das Peilrohr eingebaut werden, falls vorhanden. Im dem
Fall empfehlen wir win eine T-Abgnagsmuffe plus Nippelstück auf den
Peilrohrkopf aufzuschrauben (als Zubehör erhältlich). Dabei wird das
Sondenkabel seitlich aus der T-Muffe herausgeführt. Die gelegentliche
Kontrollpeilung bleibt damit parallel zum Sondenkabel möglich.
Einbau:
• Einschrauböffnung am Tank frei machen, ggf. vorhandnene Blindstpfen
entfernen.
• Die Tankverschraubung ggf. mit Reduzierstück über das Sondenkabel
schieben und die Messsonde in den Tank einführen.
• Die Tankverschraubung mit PTFE-Dichtband einschrauben.
• Die Sonde im Tank ganz absinken lassen, bis der Sondenkopf Bodenkontakt
hat. Die Sonde kann bevorzugt auch auf dem Tankboden liegend positi-
oniert werden.
Danach das Kabel durch Anziehen der Kabelverschraubung fixieren.
• Eine elektrische Einmessung der Tankmesssonde auf den Behälter ist nicht
erforderlich.
Anschluss der Sondenleitung:
Sondensignal:
Niedervolt, 4 - 20 mA
Anschluss:
2-adriges Sondenkabel mit
schwarz an Klemme 5 Input (-)
und rot an Klemme 4 ( + 8 - 24 V)
Kabelverschraubung:
• Die PG-Kabelverschraubung handfest
anziehen und mit einem Werkzeug
eine Umdrehung fester ziehen.
Druckausgleich über das Sondenkabel:
• Bei der PG-Verschraubung des
Gerätegehäuses ist ein Druckaus-
gleichselement integriert. Über diesen
Weg erhält die Relativdrucksonde den atmosphärischen Bezugsruck.
V2.1 | 10-2022
Einbau u. Inbetriebnahme Tankspion-IoT Geräte
3
