Installationsanweisung
KENNZEICHNUNG
Sicherheitsprüfung gemäß EN 61010-1 und EN 60730-1.
EMV-Prüfung
Konformitätserklärung siehe der Gerätedokumentation beigefügtes Blatt
oder alternativ downloadbar unter 'www.tecson.de' in Rubrik 'Dokumentation'.
09-2017

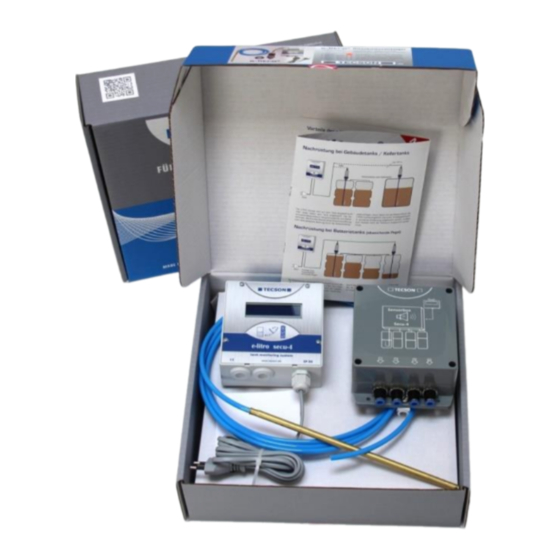

e-litro secu4
Elektronischer Tankmessanzeiger (Nachrüst-Komplettset)
- für Batterietanks
- mit Überfüll-Überwachung
- gemäß TRwS 791(-2) mit Anzeige Befüllfreiraum
gemäß EN 61000-6-2 und -4, EN 61000-6-3-2 und -3.
e-litro secu4
Installation u. techn. Dokumentation
techn. Dokumentation
und
Inhalt:
Kennzeichnung
Seite:
1
2
3
3
4
6
7
8
8
8
S. 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tecson e-litro secu4

Inhaltszusammenfassung für Tecson e-litro secu4

  • Seite 1: Inhaltsverzeichnis

    Sicherheitsprüfung gemäß EN 61010-1 und EN 60730-1. EMV-Prüfung gemäß EN 61000-6-2 und -4, EN 61000-6-3-2 und -3. Konformitätserklärung siehe der Gerätedokumentation beigefügtes Blatt oder alternativ downloadbar unter ‘www.tecson.de‘ in Rubrik ‘Dokumentation‘. 09-2017 e-litro secu4 Installation u. techn. Dokumentation S. 1...

  • Seite 2: Maßgaben Und Vorschriften

    MASSGABEN UND VORSCHRIFTEN Geräteinstallation und Montage des Messfühlersystems Das Tankanzeigesystem e-litro secu4 ist zweiteilig, bestehend aus dem Auswerte/Anzeigegerät und der Sensorbox bei den Tanks. Beide Einheiten sind nicht für die Außenmontage konzipiert (Schutzklasse IP50). secu4 Gerät unterstützt die rechtzeitige Abschaltung des Befüllvorgangs, indem der Füllpegel jedes Batteriebehälters mit kurzer Reaktionszeit überwacht wird.

  • Seite 3: Prinzipskizze

    PRINZIPSKIZZE Legende: e-litro secu4 zur Überwachung von Batterietanks 1* Anzeige- und Warngerät secu4. 2* Sensorbox: Messwertaufnehmer mit 4 Anschlüssen für Einperlmessleitungen. 3* Grenzwertgeber im ersten Batterietank. 4* (Optional) GWG-Anschlussbox für Relaisunterbrechung der GWG-Stromschleife. 5* Messleitungen zu den Einzeltanks (bis zu 4 Messschlauchleitungen anschließbar).

  • Seite 4: Messschlauch An Der Sensorbox Anschließen

    - Es empfiehlt sich aus einer Stromabzweig- dose Phase und Null abzugreifen und im Gerät fest aufzuschalten (verdrahten). (Dabei Netzstrom ausschalten! Vorschiften Elektroinstallation beachten!) Die Bedientasten befinden sich links neben dem Trafo. S. 4 e-litro secu4 Installation u. techn. Dokumentation 09-2017...
  • Seite 5 GWG-Stromkreisunterbrechung Signalleitung Signalleitung vom/zum TKW. vom /zum Freigabesignal vom secu4 Relais: Die GWG-Leitung auftrennen und das Relais (Kl. 6+7) im secu4-Gerät bei einer GWG-Ader zwischenschalten. Anschlussbox für den Grenzwertgeber-Stromkreis zum TKW 09-2017 e-litro secu4 Installation u. techn. Dokumentation S. 5...

  • Seite 6: Fehlermeldungen

    Das Gerät 10s stromlos machen oder E16 mit OK Taste quittieren. Sonst Sensorbox defekt. Error Fehleranzeige bei Wartungstest: Der interne Prüfdruck wurde nicht erreicht! Die ‘Sensorbox‘ des secu4 oder die LITRO-Sonde muss erneuert werden! S. 6 e-litro secu4 Installation u. techn. Dokumentation 09-2017...

  • Seite 7: Technische Daten

    Relais-Schaltspannung: max. 250 V AC Relais-Schaltstrom: max. 3,5 A ▪ Geeignet auch für Niedervolt, z.B. Grenzwertgeberstromkreis. ▪ Serial Link Output zur Datenweitergabe (Tecson Link-Protokoll). Datenausgang: Leitungslänge ungeschirmt bis 50m, geschirmt bis 200m. ▪ 3-adrig (weiß=plus ; grün=Data ; braun=minus), 6m Länge.

  • Seite 8: Lieferumfang

    Sensorbox die Pumpvorgänge abschließt… Prüfung: Anzeige muss Error E008 zeigen! d.h. Test erfolgreich (OK). Die Anzeige Error E018 bedeutet: Test nicht erfolgreich! Dann Sensorbox tauschen! (ggf. an Tecson einschicken). Entsorgung: Nach einer Gerätedemontage sind sämtliche Komponenten fachgerecht und stofflich gerecht zu entsorgen.
