8 Bau- und Bedienungsanleitung
Œ
Ž

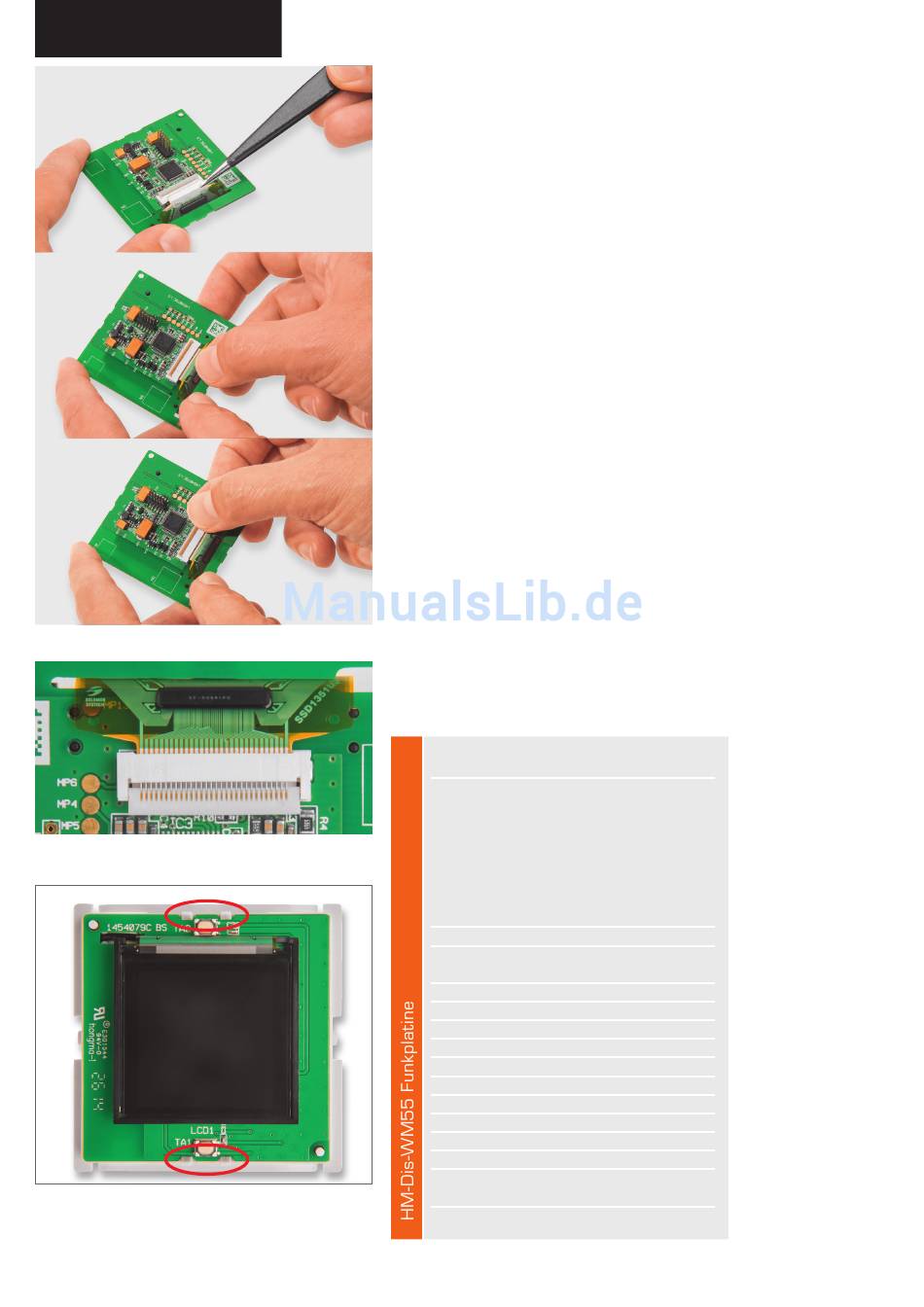

Bild 14: Einlegen und Fixieren der Displayleitung in den Verbinder
Bild 15: Die eingelegte und fixierte Displayleitung. Sie wird durch
den eingerasteten beweglichen Teil des Verbinders fixiert.
Bild 16: So erfolgt das Aufsetzen der Controllerplatine auf die
Funkplatine. Dabei ist sorgfältig auf das Einführen der Steck-
kontakte des 12-poligen Steckverbinders sowie auf das saubere
Einrasten der Platinenhalter zu achten.
www.elv.de
Abschließend ist die Anschlussleitung, wie in den
drei Schritten in
Bild 14
gezeigt, in den Verbinder
von vorn bis zum Anschlag einzuführen, festzuhalten
und dann die Verrastung nach vorn zu ziehen, bis sie
einrastet und die Bandleitung fixiert. Zuvor ist der
Hebel des Verbinders vorsichtig in eine aufrechte Po-
sition zu bringen. Der Bildausschnitt in
noch einmal die ordnungsgemäß eingebaute und fi-
xierte Leitung.
Nach dem Einlegen der Displayleitung wird diese
durch das Herunterdrücken des Verbinderhebels fi-
xiert.
Der nächste Montageschritt ist die sprichwörtli-
che Hochzeit der Controller- und Funkplatine, dabei
wird die Controllerplatine auf die Unterschale mit der
bereits im Vorfeld montierten Funkplatine gedrückt
(Bild
16). Hierbei ist zu beachten, dass die Steck-
verbinder, die die beiden Platinen kontaktieren, ein-
wandfrei ineinander fassen und die Fixierung durch
die Platinenhalter gegeben ist.
Als nächster Schritt erfolgt die Montage der Dis-
playscheibe. Bei dieser wird die Schutzfolie des
doppelseitigen Klebebands entfernt, die Scheibe in
die Mulde der Gehäuseoberschale eingelegt und mit
leichtem Druck an den Seiten fixiert.
den Ablauf.
Widerstände:
10 kΩ/SMD/0402
Polyswitch/6 V/0,5 A/SMD/1206
Kondensatoren:
100 µF/10 V
Sonstiges:
Sender-/Empfangsmodul
TRX868-TFK-SL, 868 MHz
Buchsenleiste, 2x 6-polig, SMD
Taster mit 0,9-mm-Tastknopf,
1x ein, SMD, 3,8 mm Höhe
Batteriekontakt Plus
Batteriekontakt Minus
Stiftleiste, 2x 4-polig, gerade
1 Blende, bearbeitet und bedruckt
1 Klebeband
1 Tastwippe, weiß
1 Gehäuseunterteil, bedruckt
1 Gehäuserahmen, weiß
1 Montageplatte
2 Dübel, 5 mm
2 Spanplattenschrauben,
Senkkopf, 3,0 x 30 mm, Kreuzschlitz
2 Tesa Powerstrips, schmal
Bild 15
zeigt
Bild 17
zeigt
R2
R1
C1
TRX1
BU1
TA3
BAT1, BAT2
BAT1, BAT2
TRX1
