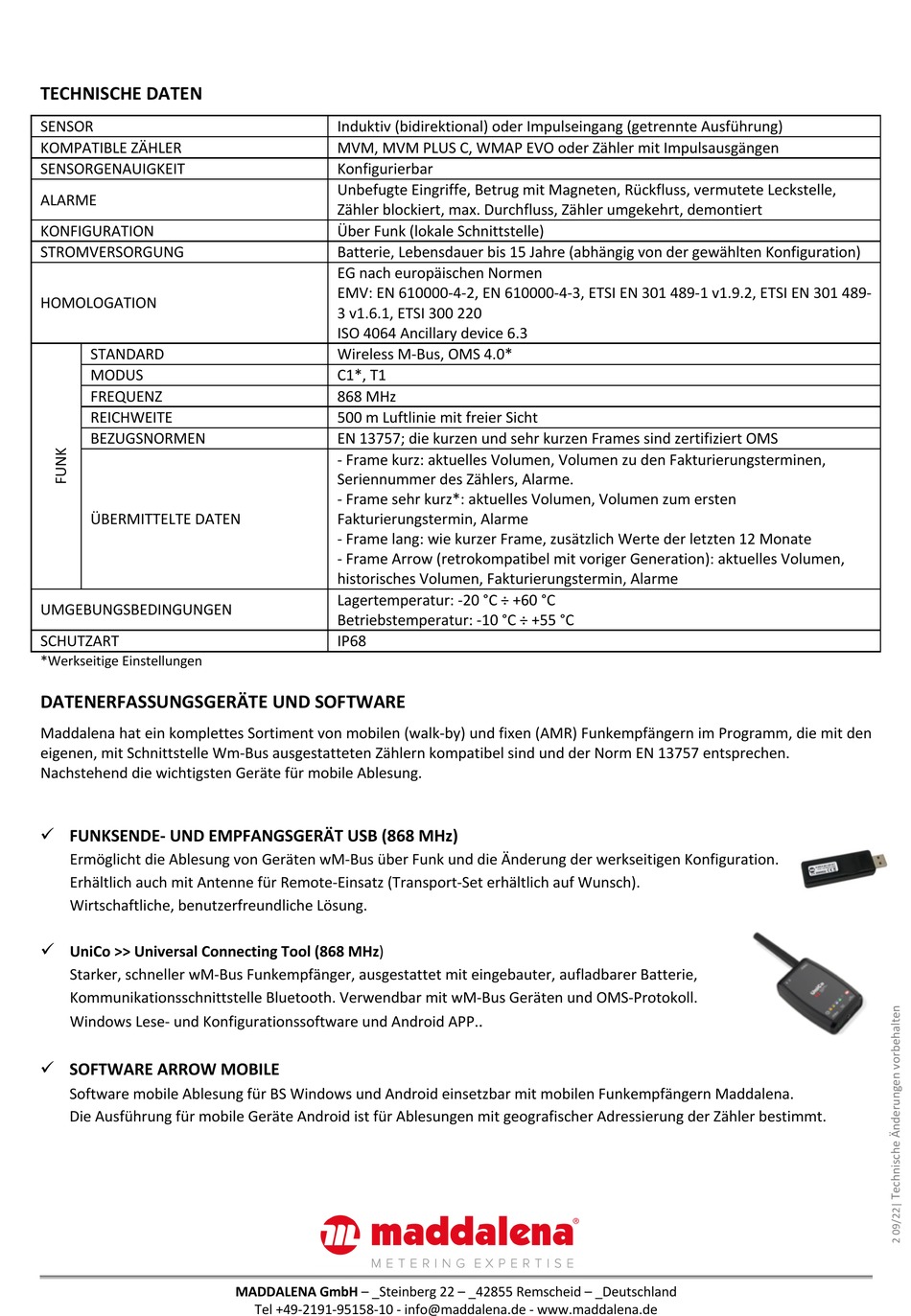

Maddalena ARROW EVO Bedienungsanleitung Seite 2

TECHNISCHE DATEN
SENSOR
KOMPATIBLE ZÄHLER
SENSORGENAUIGKEIT
ALARME
KONFIGURATION
STROMVERSORGUNG
HOMOLOGATION
STANDARD
MODUS
FREQUENZ
REICHWEITE
BEZUGSNORMEN
ÜBERMITTELTE DATEN
UMGEBUNGSBEDINGUNGEN
SCHUTZART
*Werkseitige Einstellungen
DATENERFASSUNGSGERÄTE UND SOFTWARE
Maddalena hat ein komplettes Sortiment von mobilen (walk-by) und fixen (AMR) Funkempfängern im Programm, die mit den
eigenen, mit Schnittstelle Wm-Bus ausgestatteten Zählern kompatibel sind und der Norm EN 13757 entsprechen.
Nachstehend die wichtigsten Geräte für mobile Ablesung.
ü FUNKSENDE- UND EMPFANGSGERÄT USB (868 MHz)
Ermöglicht die Ablesung von Geräten wM-Bus über Funk und die Änderung der werkseitigen Konfiguration.
Erhältlich auch mit Antenne für Remote-Einsatz (Transport-Set erhältlich auf Wunsch).
Wirtschaftliche, benutzerfreundliche Lösung.
ü
UniCo >> Universal Connecting Tool (868 MHz)
Starker, schneller wM-Bus Funkempfänger, ausgestattet mit eingebauter, aufladbarer Batterie,
Kommunikationsschnittstelle Bluetooth. Verwendbar mit wM-Bus Geräten und OMS-Protokoll.
Windows Lese- und Konfigurationssoftware und Android APP.
ü SOFTWARE ARROW MOBILE
Software mobile Ablesung für BS Windows und Android einsetzbar mit mobilen Funkempfängern Maddalena.
Die Ausführung für mobile Geräte Android ist für Ablesungen mit geografischer Adressierung der Zähler bestimmt.
Induktiv (bidirektional) oder Impulseingang (getrennte Ausführung)
MVM, MVM PLUS C, WMAP EVO oder Zähler mit Impulsausgängen
Konfigurierbar
Unbefugte Eingriffe, Betrug mit Magneten, Rückfluss, vermutete Leckstelle,
Zähler blockiert, max. Durchfluss, Zähler umgekehrt, demontiert
Über Funk (lokale Schnittstelle)
Batterie, Lebensdauer bis 15 Jahre (abhängig von der gewählten Konfiguration)
EG nach europäischen Normen
EMV: EN 610000-4-2, EN 610000-4-3, ETSI EN 301 489-1 v1.9.2, ETSI EN 301 489-
3 v1.6.1, ETSI 300 220
ISO 4064 Ancillary device 6.3
Wireless M-Bus, OMS 4.0*
C1*, T1
868 MHz
500 m Luftlinie mit freier Sicht
EN 13757; die kurzen und sehr kurzen Frames sind zertifiziert OMS
- Frame kurz: aktuelles Volumen, Volumen zu den Fakturierungsterminen,
Seriennummer des Zählers, Alarme.
- Frame sehr kurz*: aktuelles Volumen, Volumen zum ersten
Fakturierungstermin, Alarme
- Frame lang: wie kurzer Frame, zusätzlich Werte der letzten 12 Monate
- Frame Arrow (retrokompatibel mit voriger Generation): aktuelles Volumen,
historisches Volumen, Fakturierungstermin, Alarme
Lagertemperatur: -20 °C ÷ +60 °C
Betriebstemperatur: -10 °C ÷ +55 °C
IP68
