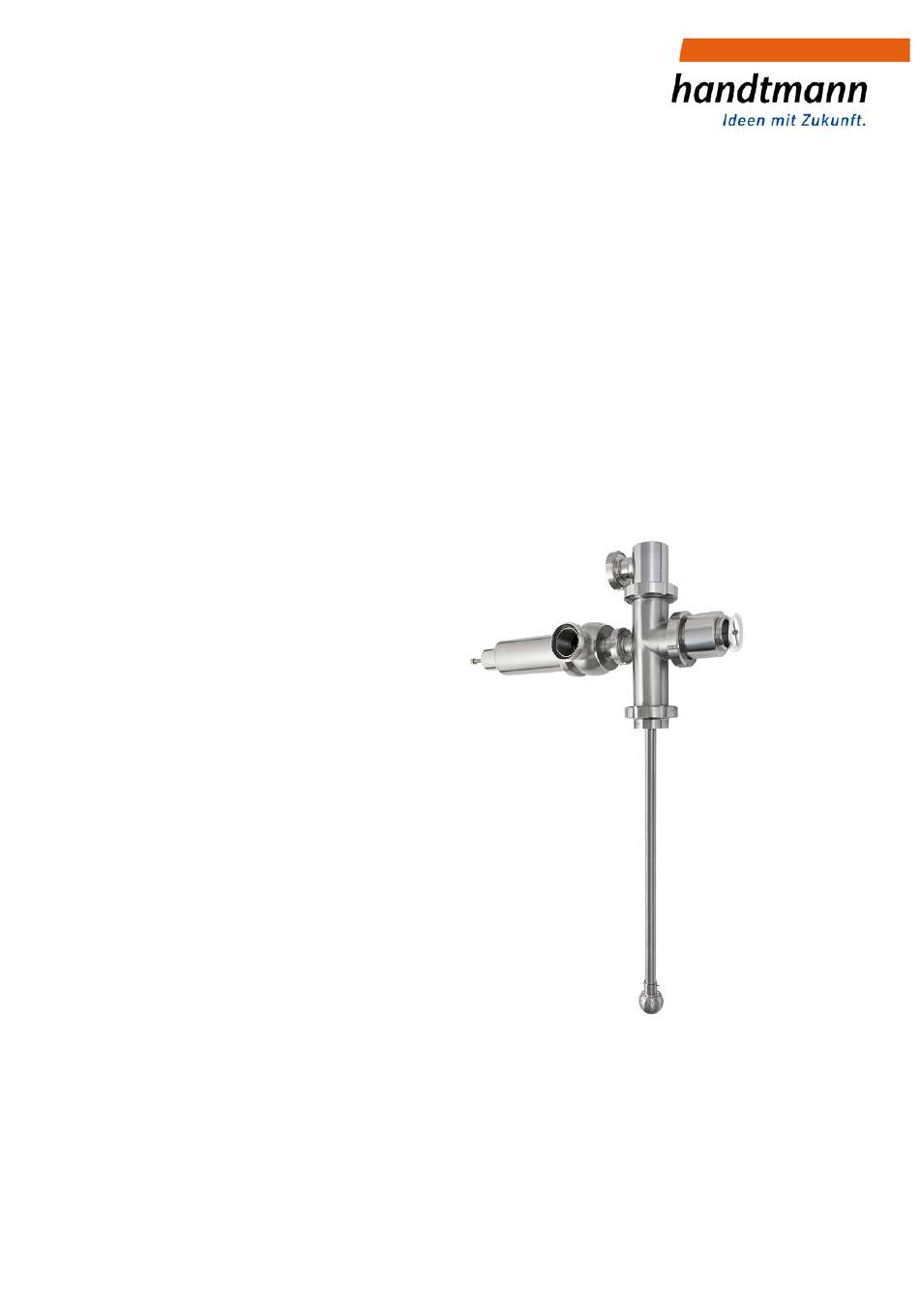

- Seite 1 Betriebsanleitung Reinigungs-Luft-Ventilkombination RLV-Einheit (Typ 09708, 09709, 09712, 09713) BA 009700.04 DE...
-
Seite 2: Inhaltsverzeichnis
Es dürfen keine Kapitel aus dieser Anleitung entfernt werden. Eine fehlende Bedienungsanleitung oder fehlende Seiten sind umgehend zu ersetzen. Änderungsdienst Diese Dokumentation unterliegt nicht dem Änderungsdienst der Firma Albert Handtmann Armaturenfabrik GmbH & Co. KG. Änderungen in dieser Dokumentation können ohne Bekanntgabe durchgeführt werden. Urheberrecht Diese Dokumentation enthält urheberrechtlich geschützte Informationen. -
Seite 3: Allgemeines
• RLV-Einheiten finden Verwendung in der Lebensmittel- und Getränkeindustrie. • Die auf einen Prozesstank oder Domdeckel aufgebaute RLV-Einheit erfüllt Aufgaben bei der /Gasverteilung und der CIP-Reinigung des Tankinnenraums. • Die an die RLV-Einheit angebauten Sicherheitsarmaturen dienen zur Überdruck- und Unterdruck-absicherung geschlossener Prozesstanks. -
Seite 4: Sicherheitsinformation
Installations- und Instandhaltungsarbeiten, sowie Bedienhandlungen dürfen nur von autorisiertem, qualifiziertem Fachpersonal mit geeignetem Werkzeug ausgeführt werden. • Das Gerät darf nur in einwandfreiem Zustand und unter Beachtung der Betriebsanleitung eingebaut und betrieben werden. BA_009700.04_DE Albert Handtmann Armaturenfabrik GmbH & Co. KG 2016-10-14 4 / 15... -
Seite 5: Lieferung Und Leistung, Lagerung
Niemals unter schwebende • besteht Verletzungsgefahr durch Herabfallen Lasten treten bzw. den oder bei unkontrollierter Schwenkbewegung. Schwenkbereich meiden. Wird die RLV-Einheit im Freien betrieben, so • kann diese Heizelemente enthalten. Stellen Sie sicher, dass diese bei Wartungsarbeiten elektrisch abgeschaltet sind. -
Seite 6: Funktion Und Betrieb
Reinigungsbohrungen im Sprühkopfrohr. Die RLV-Einheit ist so auszurichten, dass die Reinigungsbohrungen auf die jeweilige Armatur weisen. Die RLV-Einheit selbst sollte so installiert werden, dass eine äußere Verschmutzung durch die Umgebung ausgeschlossen oder minimiert wird. Eine Außenreinigung von Hand sollte turnusmäßig durchgeführt werden. -
Seite 7: Ausführungsvarianten
Betriebsanleitung RLV-Einheit 09708 / 09709 / 09712 / 09713 4.3 Ausführungsvarianten * 009708 / 009709 • 1-Loch RLV-Einheit, bestehend aus Umschaltventil für CIP/CO Verteilung und mit/ohne Vakuumventil >> Einsatz für einfache Prozesse >> Einsatz für kleinere Tankvolumina 009712 • 1-Loch RLV-Einheit, bestehend aus Umschaltventil für CIP/CO... -
Seite 8: Montage Und Demontage
Bedienungsanleitung. Vorsicht – Funktionsbeeinträchtigung oder Materialschaden! Einbauhinweise: • Die RLV-Einheit ist spannungsfrei zu installieren - bei größeren Einheiten mit Hilfe einer geeigneten und sicheren Hebevorrichtung. • Verbindungsflächen säubern und auf den richtigen Sitz der Dichtung achten. • Schweißarbeiten (WIG, Formiergas) dürfen nur von geprüften Schweißern (EN 287-1) ausgeführt werden. -
Seite 9: Einzelmontagen, Ersatzteile
Das Umschaltventil ist verschleißfrei und bei Bedarf einfach zu demontieren: • RLV Gehäuse abnehmen > Sprühkopfrohr (6) nach oben aus dem Tankanschluss (8) ziehen, eventuell vorher den Sprühkopf abnehmen > Dichtung (11) austauschen BA_009700.04_DE Albert Handtmann Armaturenfabrik GmbH & Co. KG 2016-10-14 9 / 15... - Seite 10 Tankanschluss [DN 1] DN 65-100 (Kegel/Nutmutter) DN 80-100 (Flansch 11301) Sicherheitsventil SV (DGRL/PED) 032504, 032604 033501, 033601 Sicherheitsventil SV (ASME UV) 033551, 033651 Sprühkopf SK [DN 2] 009515 BA_009700.04_DE Albert Handtmann Armaturenfabrik GmbH & Co. KG 2016-10-14 10 / 15...
- Seite 11 Das Umschaltventil ist verschleißfrei und bei Bedarf einfach zu demontieren: • RLV Gehäuse abnehmen > Sprühkopfrohr (6) nach oben aus dem Tankanschluss (8) ziehen, eventuell vorher den Sprühkopf abnehmen > Dichtung (11) austauschen BA_009700.04_DE Albert Handtmann Armaturenfabrik GmbH & Co. KG 2016-10-14 11 / 15...
- Seite 12 Sicherheitsventil SV (ASME UV) 033551, 033651 CIP Anschluss [DN 3] Tankanschluss [DN 1] DN 80 -100 (Kegel/Nutmutter) DN 80 - 200 (Flansch 11301) Sprühkopf SK [DN 2] 009515, 009516 BA_009700.04_DE Albert Handtmann Armaturenfabrik GmbH & Co. KG 2016-10-14 12 / 15...
- Seite 13 Position 11 Position 12 - 14 Umschaltventil Dichtring mit Bund Dichtring (DIN 11851) (Sprühkopfrohr) Artikel-Nr. Artikel-Nr. 105054 103344 105055 103345 105056 103346 103347 103348 103349 103350 Dichtungen: Material EPDM BA_009700.04_DE Albert Handtmann Armaturenfabrik GmbH & Co. KG 2016-10-14 13 / 15...
-
Seite 14: Wartung
6. Wartung 6.1 Wartungshinweise Vorsicht – Funktionsbeeinträchtigung oder Materialschaden! Inspektions- und Wartungsintervalle: • Visuelle Prüfung der RLV-Einheit sollte kontinuierlich alle 4 Wochen durchgeführt werden. >> Undichtigkeit prüfen, manuelle Funktion prüfen • Aus Gründen der Betriebsbereitschaft und Funktionssicherheit sollte die RLV-Einheit bzw. die angebauten Armaturen im Rahmen der allgemeinen betrieblichen Wartung jährlich überprüft werden. -
Seite 15: Störungsbeseitigung
• siehe Bedienungsanleitung der • Störungen sind sofort zu Sicherheitsarmaturen jeweiligen Armatur beseitigen 6.3 Ersatzteile Hinweis Ersatzteile für die Sicherheitsarmaturen sind der jeweiligen Bedienungsanleitung der Armatur zu entnehmen. BA_009700.04_DE Albert Handtmann Armaturenfabrik GmbH & Co. KG 2016-10-14 15 / 15...
