Inhaltszusammenfassung für KOMPAN Basic613000-3013

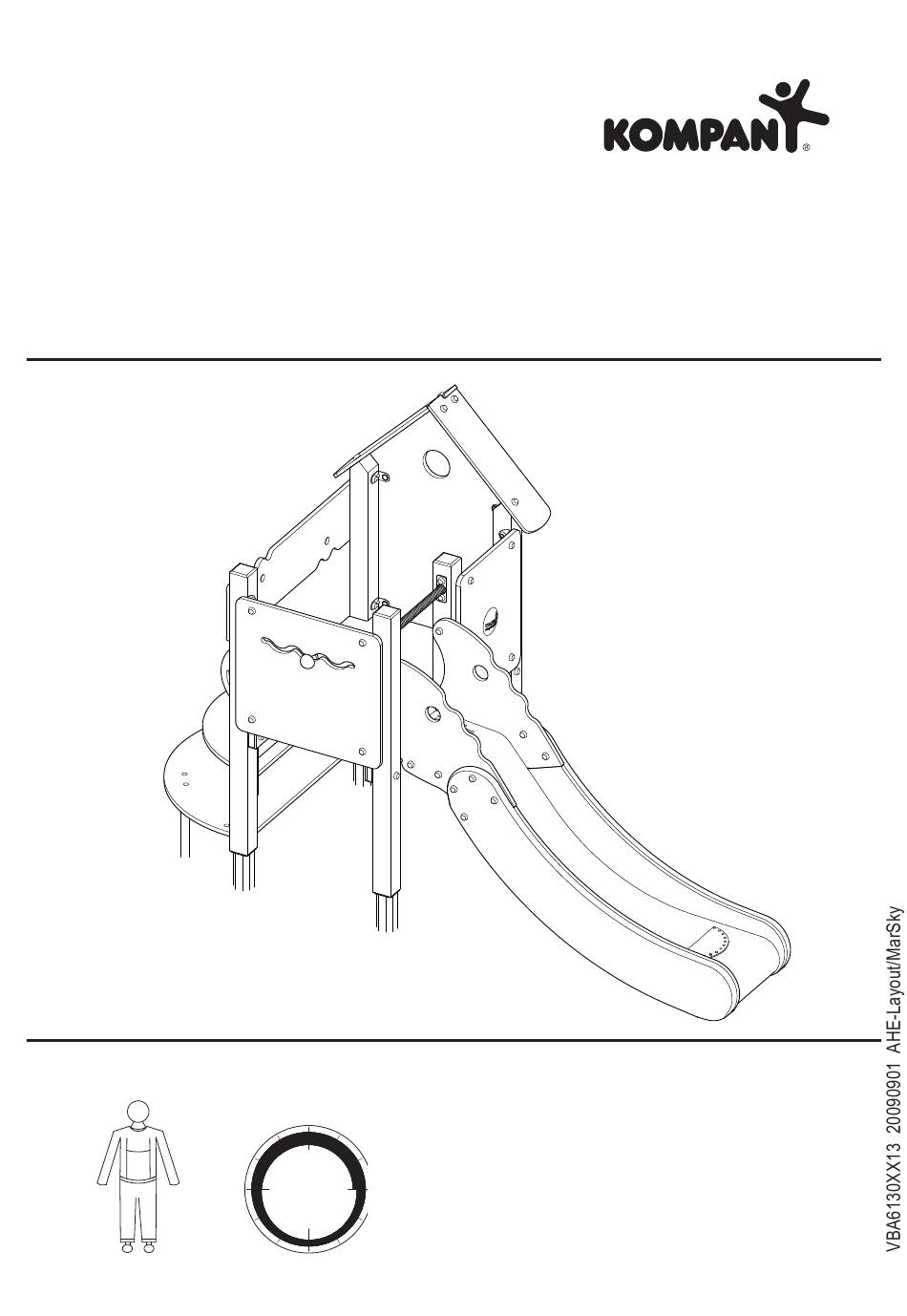

Seite 1
Basic613000-3013 Basic613000-3413 TIMER TIMER TIMER Copyright©KOMPAN A/S 1/14...
Seite 3
Внимание: Зона безопасности указана в соответствии с EN 1176. Возможны случаи, когда требуется увеличение зоны безопасности. В затруднительных случаях обращайтесь к Вашему консультанту. Huom: Tämän piirustuksen turva-alue on EN1176-normin mukainen. Joissain sijoituspaikoissa saatetaan edellyttää suurempaa turva-aluetta. Jos olet epävarma, otathan yhteyttä KOMPANiin. Copyright©KOMPAN A/S 3/18...
Seite 4
A200066-06 A200040-51 Max. 18 Nm. A54017-51 Copyright©KOMPAN A/S 4/18...
Seite 5
D613-02 D613-01 D613-03 D613-05 D613-04 Copyright©KOMPAN A/S 5/18...
Seite 6
56 cm. (22 in.) 28 cm. (11 in.) 20 X 24 cm. (7 7/8 X 9 1/2 in.) 20 cm. (7 7/8 in.) 112 cm. (44 1/8 in.) 28 cm. ( 11 in.) 60 cm. ( 23 5/8 in.) Copyright©KOMPAN A/S 6/18...
Seite 7
400317 A54017-51 ø16 mm 0,63 " 90 mm 3,54" 140 mm 5,51" Copyright©KOMPAN A/S 7/18...
Seite 8
310060 A100-37 A320-05 400210 105550 105550 A100-39 A58109-51 (x8) D613-02 D613-01 (x4) D613-05 D613-03 D613-04 B610044-09 (x5) B810-59 210153 B780-10 (x4) Copyright©KOMPAN A/S 8/18...
Seite 9
110038-A2 110040-A2 A521-01 A100-37 400010-A2 (x1) (x12) B610002-11 B610040-15 A52506-12 B610003-11 A52507-06 (x1) Copyright©KOMPAN A/S 9/18...
Seite 10
110030-A2 310060 A100-37 400010-A2 (x4) B67011-09 B67010-09 (x2) Copyright©KOMPAN A/S 10/18...
Seite 11
310060 A100-37 110038-A2 400010-A2 A320-05 (x1) 110335-A2 B610047-09 A209005-23 B610046-09 (x4) (x2) Copyright©KOMPAN A/S 11/18...
Seite 12
310060 A100-37 310080 (x1) B610021-12 B610048-11 (x4) B610006-12 Copyright©KOMPAN A/S 12/18...
Seite 13
A200004-51 BASIC613000-3413 210065 702530 400315 A209028-99 A209025-60 BASIC613000-3013 A209026-51 Copyright©KOMPAN A/S 13/18...
Seite 14
110065-A2 A100-37 400010-A2 110060-A2 A600018-52 110100-A2 A100-39 B610007-12 F220102-05 (x4) (x2) Copyright©KOMPAN A/S 14/18...
Seite 15
310080 A100-37 110070-A2 A100-39 400010-A2 310060 (x4) A780-41 (x2) A220007-51 (x2) BASIC613000-3413 A209032-51 BASIC613000-3013 Copyright©KOMPAN A/S 15/18...
Seite 16
BASIC613000-3413 Copyright©KOMPAN A/S 16/18...
Seite 17
210065 702530 400315 BASIC613000-3013 Copyright©KOMPAN A/S 17/18...
Seite 18
A100-15 Copyright©KOMPAN A/S 18/18...
