Inhaltszusammenfassung für KOMPAN Basic812000-3013

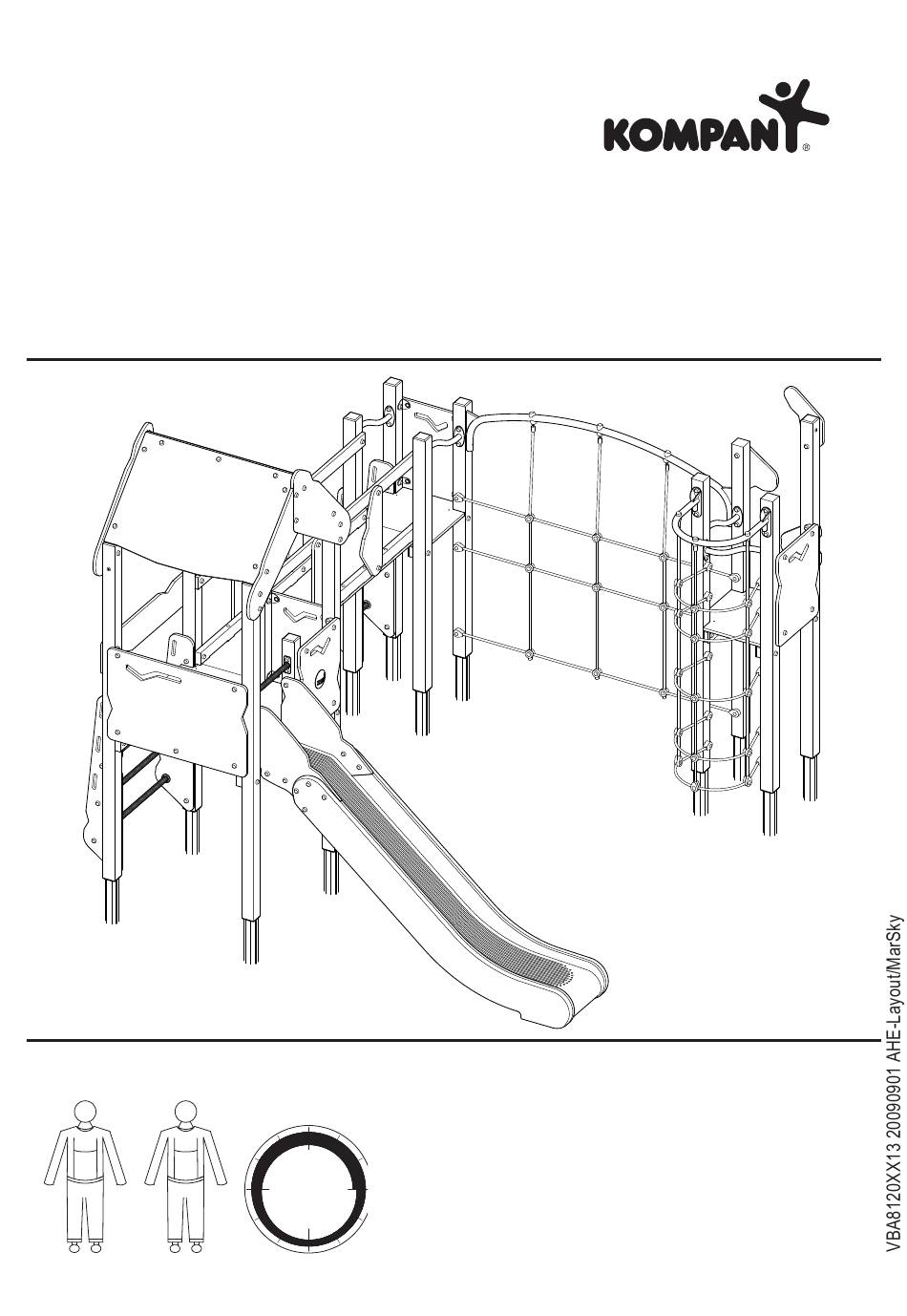

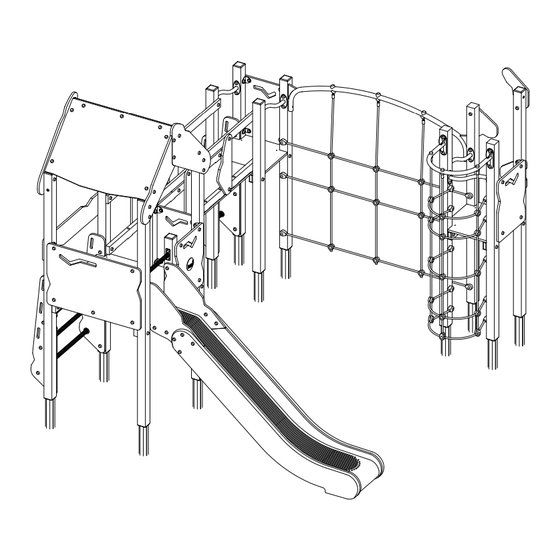

Seite 1
Basic812000-3013 Basic812000-3713 TIMER TIMER TIMER Copyright©KOMPAN A/S 1/14...
Seite 3
Внимание: Зона безопасности указана в соответствии с EN 1176. Возможны случаи, когда требуется увеличение зоны безопасности. В затруднительных случаях обращайтесь к Вашему консультанту. Huom: Tämän piirustuksen turva-alue on EN1176-normin mukainen. Joissain sijoituspaikoissa saatetaan edellyttää suurempaa turva-aluetta. Jos olet epävarma, otathan yhteyttä KOMPANiin. Copyright©KOMPAN A/S 3/29...
Seite 4
A200066-06 A200041-51 Max. 18 Nm. A54017-51 Copyright©KOMPAN A/S 4/29...
Seite 5
D812-12 D812-11 D812-09 D812-07 D812-10 D812-05 D812-08 D812-06 Copyright©KOMPAN A/S 5/29...
Seite 6
D812-14 D812-04 D812-01 D812-02 D812-13 D812-03 Copyright©KOMPAN A/S 6/29...
Seite 7
112 cm. ( 44 1/8 in.) 20 cm. ( 7 7/8 in.) 46 cm. ( 18 in.) 28 cm. ( 11 in.) 56 cm. ( 22 in.) 50 cm. ( 20 in.) 60 cm. ( 23 5/8 in.) Copyright©KOMPAN A/S 7/29...
Seite 8
400317 A54017-51 ø16 mm 0,63 " 90 mm 3,54" 140 mm 5,51" Copyright©KOMPAN A/S 8/29...
Seite 9
310060 A100-37 A320-05 400210 105550 A100-39 A58109-51 (x6) (x4) D812-14 (x1) D812-04 D812-02 D812-01 A854200-06 D812-03 310100 (x6) D812-13 (x5) 210153 B810-59 B610050-09 B780-10 Copyright©KOMPAN A/S 9/29...
Seite 10
110038-A2 A320-05 A100-37 400010-A2 (x12) (x1) B610022-27 B610023-11 B610041-27 Copyright©KOMPAN A/S 10/29...
Seite 11
210040 A100-37 400210 310080 210132 (x4) B610025-12 (x4) B610024-11 B610024-11 B610025-12 (x4) A854200-06 Copyright©KOMPAN A/S 11/29...
Seite 12
110038-A2 310060 A100-37 400010-A2 A320-05 110030-A2 (x1) (x3) B610036-09 (x8) (x11) Copyright©KOMPAN A/S 12/29...
Seite 13
310080 A100-37 210070 B610026-12 (x6) B610028-12 (x4) A370-01 B610026-12 (x6) Copyright©KOMPAN A/S 13/29...
Seite 14
310060 A100-37 A320-05 400210 105550 A100-39 A58109-51 (x4) (x2) D812-06 D812-08 (x2) D812-05 D812-07 (x4) B850200-09 T850200-0001 210153 Copyright©KOMPAN A/S 14/29...
Seite 15
110038-A2 400010-A2 A100-37 (x4) B610022-27 Copyright©KOMPAN A/S 15/29...
Seite 16
310080 A100-37 210070 310060 (x8) B610026-12 A854802-12 (x6) A360-01 B610026-12 (x6) Copyright©KOMPAN A/S 16/29...
Seite 17
310100 A100-37 310080 400010-A2 A600018-52 110130-A2 (x4) (x4) T610011-0001 (x12) B820-50 T610012-0001 Copyright©KOMPAN A/S 17/29...
Seite 18
110060-A2 A100-37 400010-A2 110080-A2 A600018-52 (x4) (x4) B610029-11 Copyright©KOMPAN A/S 18/29...
Seite 19
310060 A100-37 A320-05 400210 105550 A100-39 A58109-51 (x2) (x2) D812-12 D812-10 D812-09 D812-11 (x4) (x4) B850200-09 D812-12 T850200-0001 Copyright©KOMPAN A/S 19/29...
Seite 20
110038-A2 400010-A2 A100-37 B610022-27 (x4) Copyright©KOMPAN A/S 20/29...
Seite 21
310080 A100-37 310060 400210 210132 B610031-11 (x1) A854200-06 A855101-52 B610030-12 (x1) B610030-12 (x1) Copyright©KOMPAN A/S 21/29...
Seite 22
BASIC812000-3013 911020 A900185-128 A900186-128 400317 A900184-51 400210 210055 710000 BASIC812000-3713 A400221-128 10x20 911020 A900186-128 10x20 601020-A2 A801055-06 A400222-51 Copyright©KOMPAN A/S 22/29...
Seite 23
210115 A100-39 703510 310100 A100-33 (x2) A864001-11 A831-03 A866100-51 (x3) A10016-11 400108 708524 A864002-11 F866401-01 A864002-11 A866102-11 900895 (x6) A866101-11 Copyright©KOMPAN A/S 23/29...
Seite 24
310060 A100-37 400210 310090 A100-33 210115 (x8) A854802-12 (x3) A831-03 (x2) A83104-51 F862501-01 (x10) Copyright©KOMPAN A/S 24/29...
Seite 25
110065-A2 A100-37 400010-A2 110060-A2 A600018-52 110100-A2 A100-39 B610027-12 F36571-07 (x4) (x2) Copyright©KOMPAN A/S 25/29...
Seite 26
110060-A2 310080 A100-37 110070-A2 400010-A2 310060 A100-39 2 x ø12 mm (0,47”) (x1) (x1) (x4) A780-41 A220007-51 A209032-51 (x2) (x2) BASIC812000-3713 BASIC812000-3013 Copyright©KOMPAN A/S 26/29...
Seite 27
BASIC812000-3713 Copyright©KOMPAN A/S 27/29...
Seite 28
210065 702530 400315 BASIC812000-3013 Copyright©KOMPAN A/S 28/29...
Seite 29
A100-15 Copyright©KOMPAN A/S 29/29...
