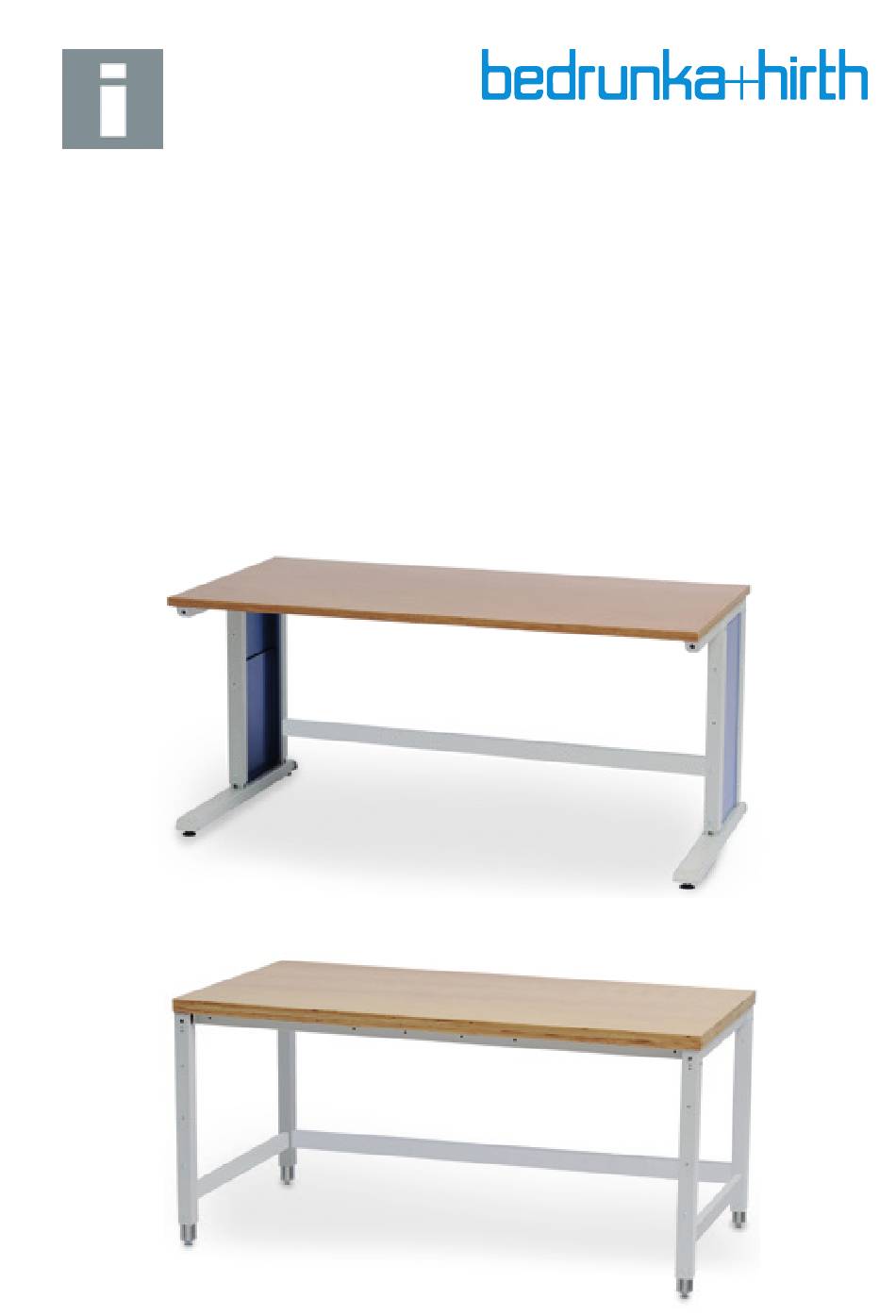

- Seite 1 Workplace up to date – mehr Raum zum Arbeiten Betriebsanleitung WORKERGO Höhenverstellbarer Arbeitstisch C-Fuß und 4-Fuß Stand: November 2022...
-
Seite 3: Inhaltsverzeichnis
Workplace up to date – mehr Raum zum Arbeiten Inhalt 1. Allgemeiner Gefahrenhinweis 1.1 Bestimmungsgemäße Verwendung 1.2 Nicht bestimmungsgemäße Verwendung 1.3 Personalqualifikation 1.4 Warnhinweise 2. Produktbeschreibung 3. Betriebsdaten 4. Höhenverstellbaren Arbeitstisch aufstellen 4.1 Umgebungsbedingungen 4.2 Ausrichten allgemein 5. Elektrischer Anschluß 6. -
Seite 4: Allgemeiner Gefahrenhinweis
1. Allgemeiner Gefahrenhinweis Die Daten und Angaben in der Betriebsanleitung dienen der Pro- Wir behalten uns das Recht auf technische Änderungen, die der duktbeschreibung und dem Zusammenbau. Weiterentwicklung dienen, vor. Bitte die Anleitung so aufzube- Die Angaben entbinden den Benutzer nicht von eigenen Prüfun- wahren, dass sie jederzeit für alle Benutzer zugänglich ist. -
Seite 5: Bestimmungsgemäße Verwendung
Quetsch-und Scherstellen. Nur Original-Zubehör des Herstellers verwenden. Eine andere oder erweiterte Nutzung des Tischunter- gestelles gilt als nicht bestimmungsgemäß und damit sachwidrig. In diesem Fall kann die Sicherheit beeinträchtigt werden. Für hieraus entstehende Schäden haftet das Unternehmen Bedrunka+Hirth GmbH nicht. Zeitliche Grenzen: Voraussichtliche Lebensdauer: 10 Jahre abhängig von der Abnutzung. -
Seite 6: Personalqualifikation
1.3 Personalqualifikation Die Montage, Inbetriebnahme und Bedienung, Demontage, Instandhaltung (inkl. Wartung und Pflege) erfordern grundlegende me- chanische und elektrische Kenntnisse sowie Kenntnisse der zugehörigen Fachbegriffe. Um die Betriebssicherheit zu gewährleisten, dürfen diese Tätigkeiten daher nur von einer entsprechenden Fachkraft oder einer unterwiesenen Person unter Leitung einer Fachkraft durchgeführt werden. -
Seite 7: Produktbeschreibung
Workplace up to date – mehr Raum zum Arbeiten 2. Produktbeschreibung Arbeitstisch C-Fuß Ein ergonomisches Tischsystem mit einer individuell einstellbaren, stufenlosen Höhenverstellung, welche eine komfortable Anpassung der Arbeitshöhe H von 670 bis 1015 mm (ohne Arbeitsplatte) bietet. Ausführung mit zwei Tischfüßen im hinteren Bereich des Tisches um Beinfreiheit zu erhöhen. - Seite 8 Arbeitstisch 4-Fuß Ein ergonomisches Tischsystem mit einer individuell einstellbaren, stufenlosen Höhenverstellung, welche eine komfortable Anpassung der Arbeitshöhe H von 670 bis 1015 mm (ohne Arbeitsplatte) bietet. Ausführung mit 4 Tischfüßen um die Standfestigkeit zu erhöhen. Stabile Schweiß- und Schraubkonstruktion aus 45x45 mm Stahlrohren, Aluminiumprofilen 40x40 mm für die Höhenverstellung und Blech in den Stärke 1 - 2 - 2,5 mm für die Verkleidung und Stege.
- Seite 9 Workplace up to date – mehr Raum zum Arbeiten Gültig für beide Arbeitstische, C-Fuß und 4-Fuß Umgebungsbedingungen: Temperaturbereich von 5° C bis 40° C Betrieb: nur in Innenräumen keine Feuchträume keine explosionsgefährdete Umgebung Transport: nur mit geeignetem Transportmittel Anforderungen an den Aufstellort: Ausreichende Bodenbelastung Ebene Aufstellfläche Aus unserer Zubehörpalette können zahlreiche...
-
Seite 10: Betriebsdaten
3. Betriebsdaten Arbeitstisch Max. Belastung Klemmverstellung 200 kg ƒ Kurbelverstellung 200 kg ƒ mit einem E-Motor 180 kg ƒ mit zwei E-Motoren 300 kg ƒ Hubgeschwindigkeit mit E-Motoren 12 mm/s Gestell unbelastet Temperaturbereich für E-Motoren und Steuerung 5°C - 30°C Relative Luftfeuchtigkeit 5 % - 75 % Hubbereich Gestelle ohne Tischplatte... -
Seite 11: Höhenverstellbaren Arbeitstisch Aufstellen
Workplace up to date – mehr Raum zum Arbeiten 4. Höhenverstellbaren Arbeitstisch aufstellen 4.1 Umgebungsbedingungen Der höhenverstellbare Arbeitstisch ist für den ortsfesten Einsatz in wettergeschütztem Bereich. Nicht in unmittelbarer Nähe zu Anlagen mit chemischen Emissionen, Sand- oder Staubquellen, stark vibrierende Bereiche und stark salziger Luft aufstellen. -
Seite 12: Elektrischer Anschluß
5. Elektrischer Anschluß Das Bild zeigt die Seite des Controllers, an der die Antriebe angeschlossen werden. 1. Motor 1 2. Motor 2 3. Motor 3 (nur SYNCONTROL 383 und SYNCONTROL 384) 4. Motor 4 (nur SYNCONTROL 384) 5. Bedienteil- und Busanschluss Hinweis: Die Motoren müssen mit einem 8-poligen Molex Stecker versehen sein und den unter „Anschließbare Motoren“... -
Seite 13: Inbetriebnahme
Workplace up to date – mehr Raum zum Arbeiten Bei der Montage und dem Betrieb der Steuerung ist zu beachten: Es ist darauf zu achten, dass Anschlusskabel und elektrische Leitungen nicht geknickt, gezogen oder ƒ Mechanisch belastet werden. Besonders an und um die Tischfüße. Öffnen und Reparatur der Steuerung ist nicht gestattet. -
Seite 14: Betrieb
7. Betrieb 7.1 Tischhöhe mit Klemmfeststellung einstellen Arbeitstisch entlasten und gegen Kippen sichern, bevor man die Verstellung vornimmt. Feststellschrauben lösen und die verstellbare Fußteile auf das gewünschte Maß herausziehen, danach wieder mit 6 Nm festziehen. Auf gleichmäßige Verstellung achten. Tisch ausrichten. -
Seite 15: Tischhöhe Mit Elektromotor Einstellen
Workplace up to date – mehr Raum zum Arbeiten 7.3 Tischhöhe mit Elektromotor einstellen 7.3.1 Handschalter Speichertasten Auf-Ab Taste Display Funktion: Mit Taste Auf aufwärts fahren, mit Taste Ab abwärts fahren. Der Arbeitstisch fährt mit normaler Geschwindigkeit aufwärts oder abwärts, so lange die Taste gedrückt gehalten wird. Die Speichertasten ermöglichen dem Benutzer individuelle Tischhöhen zu speichern und diese dann durch Drücken der jeweiligen Taste abzurufen Speichertaste konfigurieren:... -
Seite 16: Fehlermeldungen Bei Arbeitstischen Mit E-Antrieb
8. Fehlermeldungen bei Arbeitstischen mit E-Antrieb 8.1 Mögliche Störungen und deren Behebung Antriebe funktionieren nicht mögliche Ursache: Behebung: Stromversorgungskabel ist nicht angesteckt ƒ Stecken Sie das Stromversorgungskabel der Steuerung an. ƒ Antriebe sind nicht angesteckt ƒ Stecken Sie die Motorkabel an der Steuerung an. ƒ... -
Seite 17: Durch Die Bedienteile Angezeigte Fehlercodes
Workplace up to date – mehr Raum zum Arbeiten Angezeigter Code. Bedeutung Lösungemöglichkeit Controller ist angeschaltet und/oder Wenn die LED nicht leuchtet die Netzver- Dauerhaft an Motoren laufen sorgung des Controllers überprüfen Einmaliges Aufleuchten etwa alle 5 Controller ist im Standby-Modus Sekunden Auf- oder Abtaste drücken, um Referenz Controller befindet sich im Referenz-... - Seite 18 Fehler zurücksetzen durch Drücken einer Taste Sollte der Fehler weiterbestehen, Control- EEPROM Inkonsistenz ler für 20 Sekunden vom Netzt trennen Wird der Fehler dadurch nicht behoben, muss der Service kontaktiert werden Fehler zurücksetzen durch Drücken einer Kollision erkannt Taste Die Belastung des Tisches muss reduziert Der Motorstrom hat das eingestellte werden F6 / F7...
-
Seite 19: Akustische Signale
Workplace up to date – mehr Raum zum Arbeiten Der Controller geht automatisch in den Referenzmodus Der maximal zulässige Höhenunterschied Referenzfahrt durchführen indem der der Antriebe wurde überschritten Auf- oder Ab Knopf gedrückt gehalten wird bis die Referenzfahrt vollständig abgeschlossen ist Die Belastung des Tisches muss reduziert werden oder das Tischgestell muss Motor blockiert oder so überlastet, dass... -
Seite 20: Instandhaltung - Instandsetzung
9. Instandhaltung - Instandsetzung Der höheneinstellbare Arbeitstisch ist wartungsfrei. Regelmäßig den Arbeitstisch auf Beschädigungen prüfen ƒ Defekte Teile ersetzen ƒ Nur Original Ersatzteile verwenden. ƒ Bei elektrisch verstellbaren Arbeitstischen: Vor Durchführung von Instandsetzungsarbeiten die Stromversorgung abschalten oder trennen. ƒ Geeignete Maßnahmen treffen, um unbeaufsichtigtes Einschalten zu verhindern ƒ... -
Seite 21: Ce-Erklärung
Workplace up to date – mehr Raum zum Arbeiten 12. CE-Erklärung... -
Seite 22: Typenschild
13. Typenschild RL 2006/42/EG RL 2004/108/EG Bedrunka & Hirth GmbH Gießnaustr. 8, D 78199 Bräunlingen Workergo Höhenverstellbarer Arbeitstisch Modell: Baujahr: C-Fuß und 4-Fuß Max. Belastung bei: Klemm-Verstellung: 200 kg Kurbel-Verstellung: 200 kg elektrischer Verstellung 1 M / 2 M: 180 kg / 300 kg Anschluß: ~230V/50Hz /5A... -
Seite 23: Notizen
Workplace up to date – mehr Raum zum Arbeiten Notizen... - Seite 24 WORKPLACE UP TO DATE ... mehr Raum zum Arbeiten Bedrunka+Hirth Gerätebau GmbH Giessnaustraße 8 D-78199 Bräunlingen Tel.: +49 (0) 771/ 9201-0 Tel.: +49 (0) 771/ 9201-50 info@bedrunka-hirth.de www.bedrunka-hirth.de Workplace up to date – mehr Raum zum Arbeiten...
