 BEACHTE

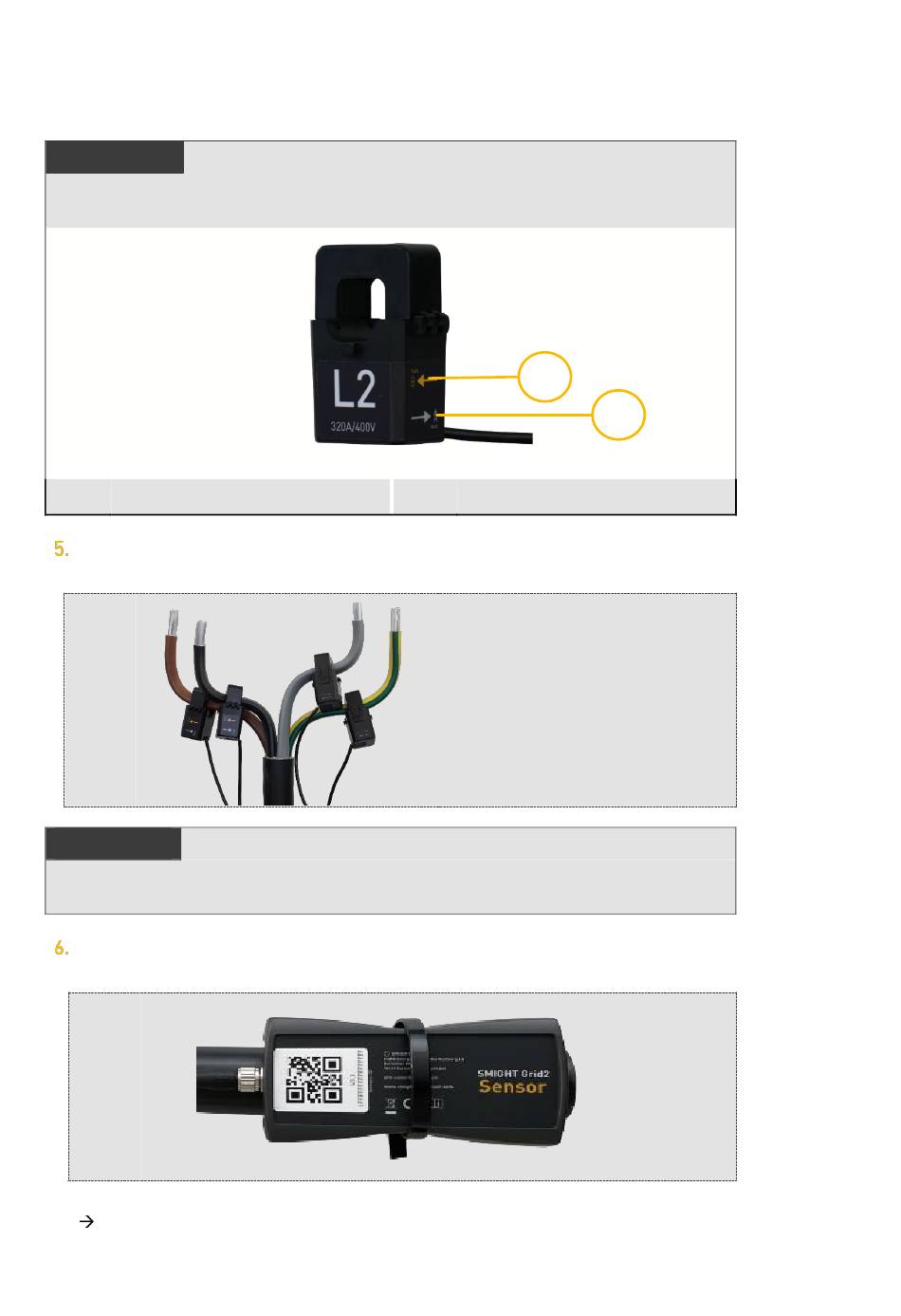

Die Flussrichtung auf den Stromwandlern ist unbedingt einzuhalten. Auf dem Aufkleber
sind zwei Pfeile zu sehen, die die korrekte Anbringung der Stromwandler vorgibt.
1 Richtung: Trafo-Station
Klemmen Sie die 4 Stromwandler entsprechend der Beschriftung (L1, L2, L3,
PEN) an die isolierten Leiter des Energiekabels.
Detail:
 BEACHTE
Das Sensorgehäuse muss so positioniert werden, dass der QR-Code mit der Sensor-ID
sichtbar ist.
Befestigen Sie das Sensorgehäuse mit Kabelbindern am Kabelmantel oder
einer anderen geeigneten Stelle.
Detail:
Der Sensor ist befestigt.
© SMIGHT GmbH
2
Grid2_Betriebsanleitung_DE-22.09.05
1
2
Richtung: Netz
