Verwandte Anleitungen für Tchibo Dia-Scanner
Inhaltszusammenfassung für Tchibo Dia-Scanner

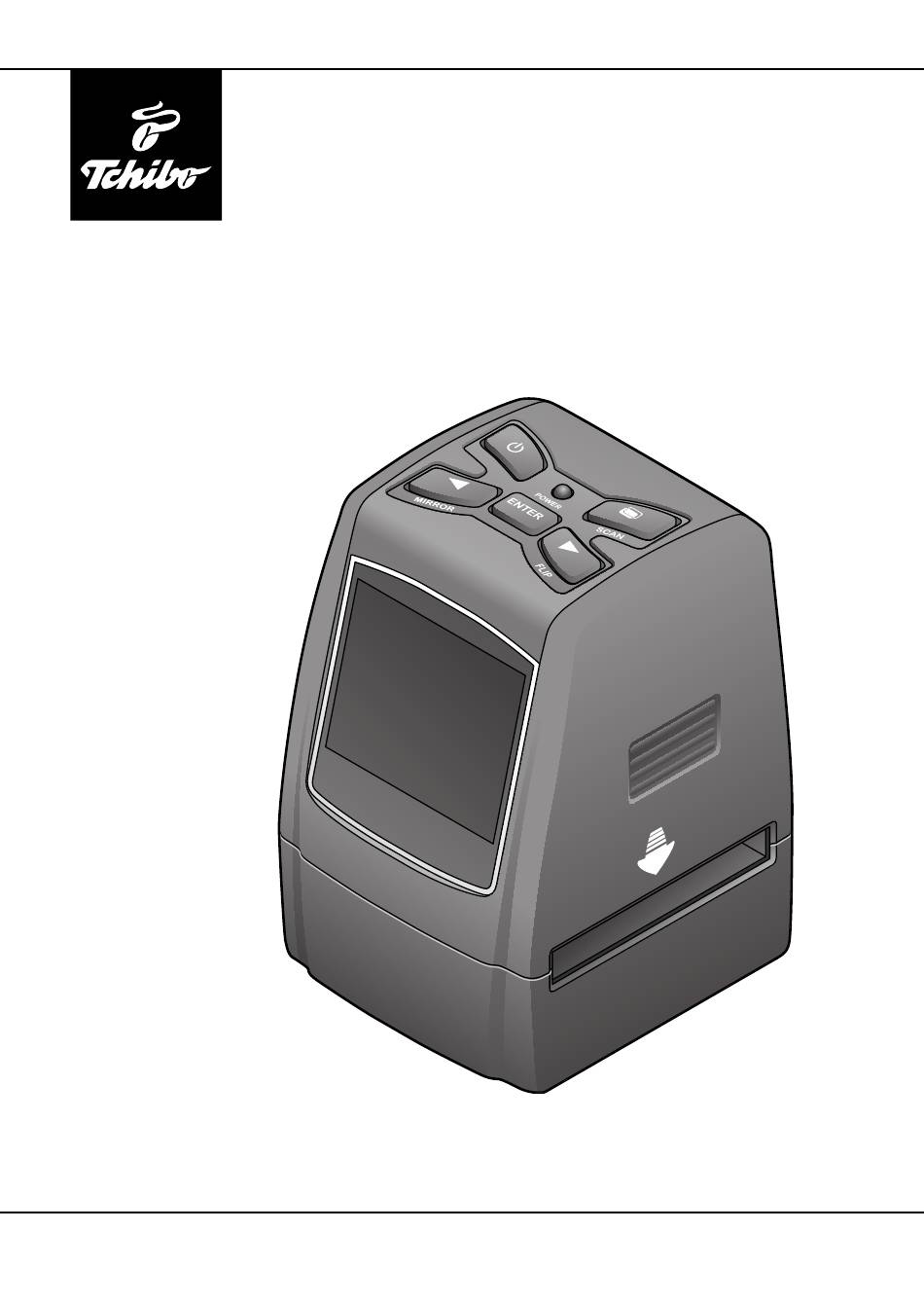

- Seite 1 Dia-Scanner Bedienungsanleitung und Garantie Tchibo GmbH D-22290 Hamburg • 62861ABHA6X6II...
-
Seite 2: Ihr Tchibo Team
Liebe Kundin, lieber Kunde! Mit Ihrem neuen Dia-Scanner können Sie schnell und einfach Dias und Foto-Negative scannen, ohne dass ein PC dafür erforderlich ist. Die Bedienung der auf dem Scanner installierten Software ist einfach und intuitiv, so dass Sie nach kürzester Zeit schon die ersten Dias gescannt haben. -
Seite 3: Inhaltsverzeichnis
Auf einen Blick (Lieferumfang) Bedientasten Reinigen Inbetriebnahme 10 Gerahmte Dias scannen 15 Negativfilme scannen 16 Eingescannte Bilder betrachten und bearbeiten 18 Bilder übertragen 20 Scanner-Einstellungen 24 Störung und Abhilfe 25 Entsorgen 26 Technische Daten 27 Garantie 28 Tchibo Service Center und Kundenberatung... -
Seite 4: Zu Dieser Anleitung
Zu dieser Anleitung Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie den Artikel nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Artikels ist auch diese Anleitung mitzu- geben. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Verwendungszweck Der Dia-Scanner dient zum Digitalisieren von Dias und Foto- Negativen. Der Scanner ist für den privaten Gebrauch konzipiert und für die gewerbliche Nutzung nicht geeignet. GEFAHR für Kinder • Halten Sie Kinder von Verpackungsmaterial und Artikel fern. Es besteht u.a. Erstickungsgefahr! GEFAHR durch Elektrizität... - Seite 6 VORSICHT - Sachschäden • Setzen Sie das Gerät keinen starken Temperaturschwan- kungen, Feuchtigkeit, direkter Sonnenstrahlung, Staub oder Stößen aus. • Das USB-Kabel darf nicht geknickt oder gequetscht werden. Halten Sie es fern von heißen Oberflächen und scharfen Kanten. • Benutzen Sie das Gerät nicht mehr, wenn es sichtbare Schäden aufweist.
-
Seite 7: Auf Einen Blick (Lieferumfang)

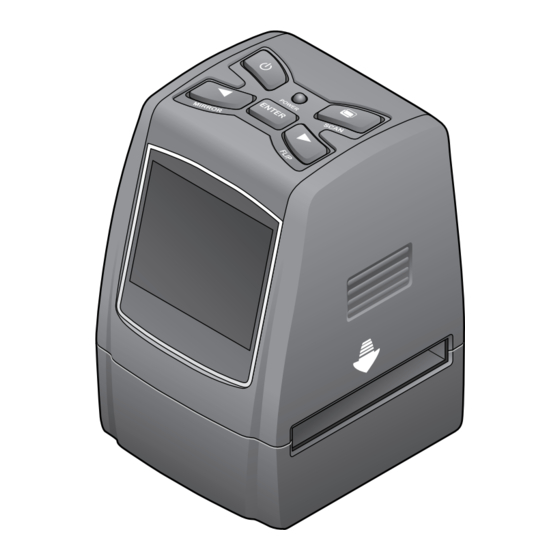

Auf einen Blick (Lieferumfang) Bedienfeld Kontrollleuchte (siehe nächste Seite) Ausgabeseite Einsteckseite Display Schacht für Dia- und Filmhalter Filmhalter Dia-Scanner Diahalter Reinigungsfilz Reinigungsstab USB-Kabel Netzadapter Rückseite SD-Kartenschacht USB-Anschlussbuchse... -
Seite 8: Bedientasten
Bedientasten Taste Funktion • Scanner ein- und ausschalten ENTER • Menü öffnen • Auswahl bestätigen /SCAN • Dia/Film scannen • Vorgang abbrechen /MIRROR • vorheriges Bild bzw. vorherige Option wählen • Bild horizontal spiegeln /FLIP • nächstes Bild bzw. nächste Option wählen •... -
Seite 9: Inbetriebnahme
Inbetriebnahme Entfernen Sie die Schutzfolie vom Display. Stromversorgung herstellen Sie könnnen das Gerät über eine USB-2.0-Buchse eines Computers oder über den Netzadapter an einer normalen Steckdose betreiben. 1. Stecken Sie den kleinen Stecker des USB-Kabels in die USB- Anschlussbuchse auf der Rückseite des Gerätes. -
Seite 10: Gerahmte Dias Scannen
Gerahmte Dias scannen Gerahmte Dias vorbereiten • Dia-Scanner und Filmmaterial müssen möglichst staubfrei sein, um eine gute Bildqualität zu erhalten. Ggf. müssen Sie diese Teile erst reinigen (siehe Kapitel „Reinigen“). • In diesem Abschnitt wird das Scannen gerahmter Dias beschrieben. Informationen zum Scannen von Nega- tiven finden Sie im Abschnitt „Negativfilme scannen“. - Seite 11 Beachten Sie die Markierungen auf Halter und Dia-Scanner: • Beim Diahalter muss die Seite mit dem Pfeil und dem Aufdruck OPEN nach oben zeigen. Der Pfeil zeigt die Einsteckrichtung an. • Die Einsteckseite am Gerät ist mit einem Pfeil gekennzeichnet.
- Seite 12 • Bild horizontal/ vertikal spiegeln • Lichtwert EV (Helligkeit) ändern • Farbwerte RGB (rot/grün/blau) ändern. Wie das im Einzelnen geht, lesen Sie im folgenden Abschnitt „Bildkorrekturen durchführen“. 4. Drücken Sie /SCAN. Im Display ist das Symbol Speichern standardmäßig ausgewählt (gelb markiert). Erscheint stattdessen kurz das Speicherkartensymbol mit Vorhängeschloss und die Anzeige springt zurück ins Hauptmenü, ist die Speicherkarte gesperrt.
- Seite 13 Bildkorrekturen durchführen • Bild horizontal spiegeln: Drücken Sie /MIRROR. • Bild vertikal spiegeln: Drücken Sie /FLIP. • Lichtwert EV / Farbwerte RGB ändern: 1. Drücken Sie ENTER. Auf dem Display erscheinen 4 Skalen: EV für den Lichtwert (Helligkeit) R für den Rotanteil G für den Grünanteil B für den Blauanteil.
- Seite 14 3. Drücken Sie im Setup Options gleichzeitig /SCAN und /MIRROR. Im Bild erscheint ein Fadenkreuz und in der ersten Zeile <Move Cursor>. Ihnen stehen 3 Optionen zur Wahl: CenterX: Bild horizontal verschieben <Move Cursor> CenterX = 668 CenterY: Bild vertikal verschieben CenterY = 496 WinRage = 89 WinRage: Zoomfunktion...
-
Seite 15: Negativfilme Scannen
1. Legen Sie den Negativfilm in den Filmhalter und schieben Sie diesen in den Scanner. Beachten Sie die Markierungen auf Halter und Dia-Scanner: • Beim Filmhalter muss die Seite mit dem Pfeil und dem Aufdruck OPEN nach oben zeigen. Der Pfeil zeigt die Einsteckrichtung an. -
Seite 16: Eingescannte Bilder Betrachten Und Bearbeiten
Eingescannte Bilder betrachten und bearbeiten 1. Drücken Sie , um den Scanner einzuschalten. Der Scanner schaltet nach einigen Sekunden automa- tisch in den Scanmodus. Drücken Sie dann 2x die Taste SCAN, um wieder ins Startmenü zu gelangen. 2. Wählen Sie im angezeigten Startmenü mit /MIRROR bzw. - Seite 17 Folgende Funktionen stehen zur Verfügung: Drehen+90°:Bild im Uhrzeigersinn 1x um 90° drehen Drehen–90°: Bild gegen den Uhrzeigersinn 1x um 90° drehen Löschen: Bild löschen (es erfolgt keine Sicherheitsabfrage) Beenden : zur Dia-Show zurückkehren (vorgenommene Änderungen werden nicht gespeichert) Speichern: vorgenommene Änderungen speichern Startmenü: ins Startmenü...
-
Seite 18: Bilder Übertragen
Dia-Scanner. Wenn Sie Bilder auf dem eingebauten Speicher des Dia-Scanners gespeichert haben und diese übertragen wollen, müssen Sie die SD-Karte entfernen. 2. Verbinden Sie Computer und Dia-Scanner mit dem USB- Kabel. 3. Drücken Sie , um den Scanner einzuschalten. 4. Wählen Sie im angezeigten Startmenü mit /MIRROR bzw. - Seite 19 5. Drücken Sie ENTER. Abhängig vom Betriebssystem Ihres Computers wird die Speicherkarte entweder direkt als externer Datenspeicher angezeigt oder Sie erhalten zuvor noch einen Dialog ange- zeigt. Beachten Sie die Bildschirmanzeige. 6. Anschließend können Sie die JPG-Dateien auf dem Computer weiterbearbeiten, betrachten, ausdrucken oder in ein Dokument einfügen.
-
Seite 20: Scanner-Einstellungen
Scanner-Einstellungen Die Qualität der eingescannten Bilder hängt wesentlich von den Einstellungen der auf dem Dia-Scanner installierten Software ab. Die Einstellungen können Sie über das Startmenü ändern. Bedienung und Navigation im Menü Die grundsätzliche Vorgehensweise beim Ändern oder Prüfen der Einstellungen ist dabei gleich. - Seite 21 Startmenü öffnen Drücken Sie die Taste , um den Scanner einzuschalten. Sie erhalten das Startmenü für einige Sekunden angezeigt. Danach schaltet der Scanner automatisch in den Scan- modus. Drücken Sie in dem Fall 2x /SCAN, um wieder das Startmenü zu öffnen. Das Startmenü...
- Seite 22 Drücken Sie im Aufnahmemodus gleichzeitig /SCAN und /FLIP, um das Untermenü Setup Options aufzurufen. Wiedergabe Diese Funktion ist bereits an anderer Stelle ausführlich beschrieben, siehe Kapitel „Eingescannte Bilder betrachten und bearbeiten“. Filmtyp Wählen Sie den Filmtyp aus, den Sie einscannen möchten, und bestätigen Sie mit ENTER.
- Seite 23 Auf Werkseinstellungen zurücksetzen Im Menüpunkt Default setzen Sie alle Einstellungen auf die Werkseinstellungen zurück. 1. Drücken Sie im Aufnahmemodus gleichzeitig /SCAN /FLIP. Das Untermenü Setup Options mit dem Menüpunkt Default öffnet sich. 2. Öffnen Sie Default mit ENTER und wählen Sie Yes, um die Werkseinstellungen aufzurufen, oder No, um den Vorgang abzubrechen.
-
Seite 24: Störung Und Abhilfe
Haben Sie im Startmenü unter Filmtyp den richtigen Typ für Ihr Filmmaterial gewählt? • Sind die Dias/Negative sauber und staubfrei? • Steht der Dia-Scanner auf einem festen und vibrations- freien Untergrund? Der Computer erkennt den angeschlossenen Dia-Scanner nicht • Erfüllt Ihr Computer die Systemanforderungen? Windows 98, ME und 2000 werden ggf. -
Seite 25: Entsorgen
Entsorgen Der Artikel und seine Verpackung wurden aus wertvollen Materialien hergestellt, die wiederverwertet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und Leicht ver packungen. Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden! Sie sind gesetzlich dazu verpflichtet, Altgeräte... -
Seite 26: Technische Daten
12 Bit pro Farbkanal Speicher: 32 MB intern SD-Speicherkarte, max. 32 GB Belichtungssteuerung: automatisch Umgebungstemperatur: +10 bis +40 °C Made exclusively for: Tchibo GmbH, Überseering 18, D-22297 Hamburg, www.tchibo.de Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor. -
Seite 27: Garantie
Rufnummer bestellen. Nichtgarantiereparaturen können Sie gegen individuelle Berechnung zum Selbstkostenpreis vom Tchibo Service Center durchführen lassen. Der Artikel wird in dem genannten Tchibo Service Center repariert. Bitte senden Sie ihn direkt an das für Ihr Land zuständige Service Center. Nur dann kann eine zügige Bearbeitung und Rücksendung erfolgen. -
Seite 28: Tchibo Service Center Und Kundenberatung
Tchibo Service Center und Kundenberatung D 288 304 Artikelnummer: Deutschland Österreich Schweiz Deutschland 01805 - 38 33 38 14 Cent/Min. a. d. Festnetz; maximal 42 Cent/Min. a. d. Mobilfunk TCHIBO FAX: 01805 - 38 33 39 SERVICE CENTER 14 Cent/Min. a. d. Festnetz;... - Seite 29 DHL-Versandschein - nur innerhalb Deutschlands 1. Schneiden Sie dieses Blatt aus. 2. Schreiben Sie Ihren Namen und Ihre Adresse darauf. 3. Kleben Sie das Blatt auf Ihr Paket. 4. Bringen Sie das Paket zur Post, lassen eine Paketnummer aufbringen und versenden es kostenfrei per DHL.
- Seite 31 Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. Name Straße, Nr. PLZ, Ort Land Tel. (tagsüber) Liegt kein Garantiefall vor: (bitte ankreuzen) Artikel bitte unrepariert zurücksenden. Bitte Kostenvoranschlag erstellen, wenn Kosten von über EUR 10,-/SFR 17,- entstehen.
- Seite 32 Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. D 288 304 Artikelnummer: Deutschland Österreich Schweiz Fehlerangabe Kaufdatum Datum/Unterschrift...
