Verwandte Anleitungen für Tchibo D 270 064
Inhaltszusammenfassung für Tchibo D 270 064

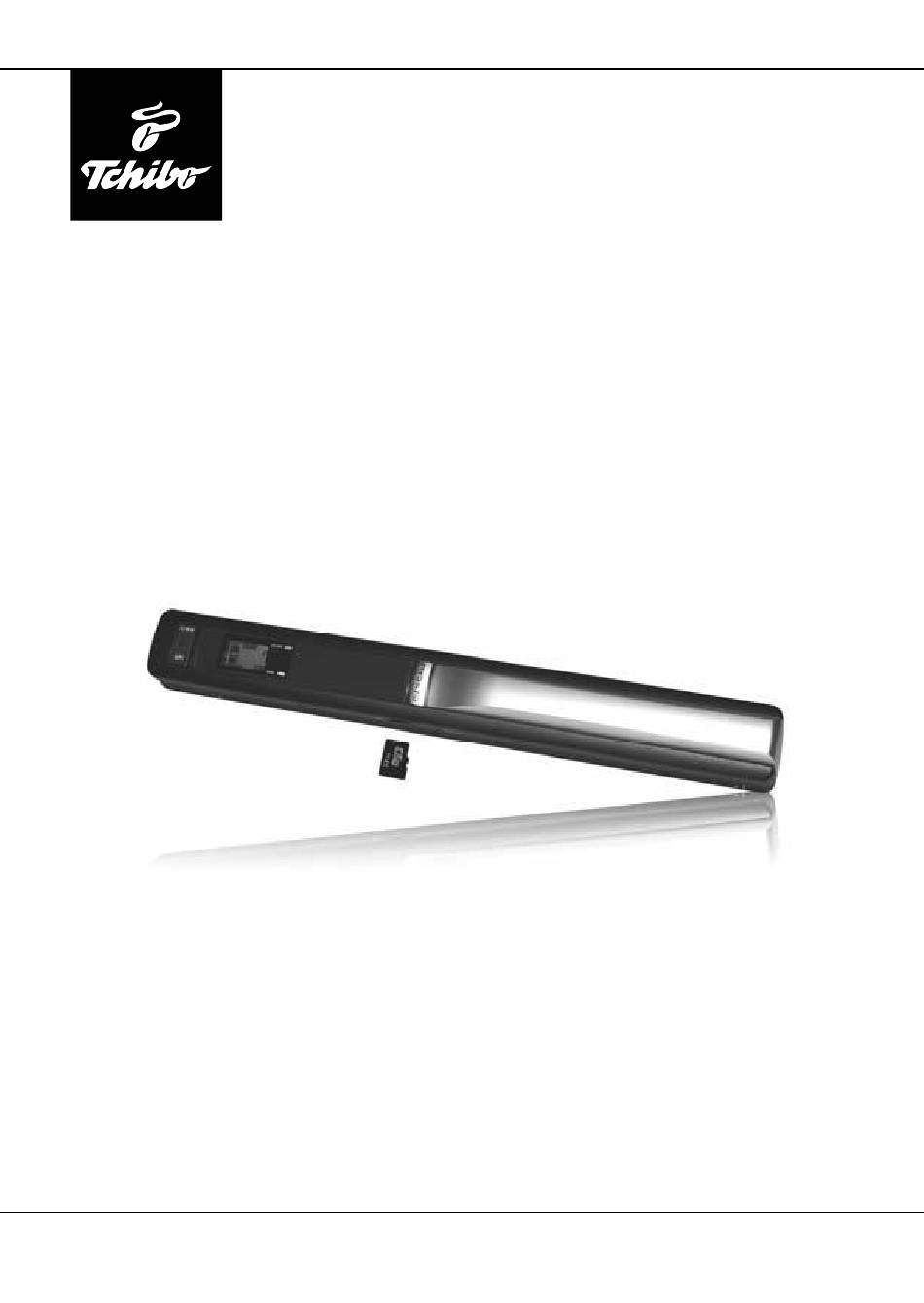

- Seite 1 Handscanner Bedienungsanleitung und Garantie Tchibo GmbH D-22290 Hamburg • 58120HAMO6X42-270064...
-
Seite 2: Ihr Tchibo Team
über die Zwischenablage Ihres Computers in andere Dokumente eingefügt werden. Wir wünschen Ihnen viel Freude mit diesem tollen Produkt. Ihr Tchibo Team Ausgezeichnete Produktqualität, sorgsame Auswahl und exklusive Herstellung. Nur ein Produkt, das diese Kriterien erfüllt, trägt das Qualitätssiegel von Tchibo. -
Seite 3: Inhaltsverzeichnis
17 Datenübertragung mit Mikro-SD-Karte 17 Auf gescannte Dateien zugreifen 18 Zusatzprogramm Screenshot Reader nutzen 18 Installation 19 Erste Schritte 22 Reinigen und Pflegen 23 Störung / Abhilfe 25 Technische Daten 26 Entsorgen 27 Garantie 28 Tchibo Service Center und Kundenberatung... -
Seite 4: Zu Dieser Anleitung
Zu dieser Anleitung Der Artikel ist mit Sicherheitsvorrichtungen ausgestattet. Lesen Sie trotzdem aufmerksam die Sicherheitshinweise und benutzen Sie den Artikel nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Artikels ist auch diese Anleitung mitzu- geben. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Verwendungszweck Der Handscanner ist zum Einscannen von Dokumenten aller Art vorgesehen. Die so erfassten Daten können nach dem Erfassen an einen Computer übertragen werden. Dieser Artikel ist für den privaten Gebrauch konzipiert. GEFAHR für Kinder • Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Artikel für Kleinkinder unerreichbar auf. - Seite 6 benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können. • Das USB-Kabel darf nicht geknickt oder gequetscht werden. Halten Sie es fern von heißen Oberflächen und scharfen Kanten. • Benutzen Sie den Artikel nicht, wenn er sichtbare Schäden aufweist. •...
-
Seite 7: Systemvoraussetzungen
Systemvoraussetzungen Datenübertragung Um die gescannten Daten vom Handscanner auf einen PC übertragen zu können, sind folgende Systemvoraussetzungen erforderlich: • Windows XP (SP2) / Windows Vista / Windows 7 • Prozessor ab 1 GHz oder besser • 256 MB RAM • USB-Schnittstelle 2.0 oder SD-Kartenleser. -
Seite 8: Auf Einen Blick (Lieferumfang)
Auf einen Blick (Lieferumfang) Schalter C/BW DPI Display LEDs Ein- /Aus- und /SCAN-Taste Scan- Kante* Batteriefachkappe Mini-USB-Buchse Kartenschacht für Mikro-SD-Karte Formatier-Taste FORMAT Scan-Kante* * Die Scan-Kanten befinden sich Kartenadapter auf beiden Seiten des Gerätes und zeigen die maximal einzu- scannende Dokumentenbreite Mikro-SD-Karte an (entspricht der Breite einer DIN A4-Seite). - Seite 9 Anzeigen Scan-Modus COLOR (Farbe) oder Anzeige für Micro-SD-Karte MONO (schwarzweiß) Anzahl der Batterie- gescannten Dateien Ladezustandsanzeige geringe Auflösung (LOW = 300 dpi) oder hohe Auflösung (HIGH = 600 dpi) LED-Anzeigen grüne SCAN-LED leuchtet: - Scanvorgang wurde gestartet/läuft grüne SCAN-LED leuchtet nicht: - Scannen ist beendet rote ERR-LED leuchtet: - Scangeschwindigkeit zu hoch...
-
Seite 10: So Funktioniert Ihr Neuer Handscanner
So funktioniert Ihr neuer Handscanner Während Sie den Handscanner über die Vorlage schieben, tastet ein lichtempfindlicher Sensor die Vorlage ab und wandelt die so gewonnenen Signale in digitale Daten um. Das Ergebnis eines Scan-Vorgangs wird in Form einer JPG-Datei auf der Mikro-SD-Karte im Handscanner gespeichert. Diese JPG-Datei kann auf einen Windows-PC übertragen werden. -
Seite 11: Inbetriebnahme
Inbetriebnahme Batterien einlegen Schieben Sie die Batteriefachkappe seitlich vom Gerät in Pfeilrichtung. 2. Legen Sie die Batterien wie im Fach abgebildet ein. Beachten Sie die richtige Polarität (+/—). 3. Schieben Sie die Batteriefachkappe wieder in das Gerät. Die Kappe muss hörbar einrasten. Mit zwei voll geladenen Batterien können Sie ca. -
Seite 12: Speicherkarte Einsetzen Und Herausnehmen
Speicherkarte einsetzen und herausnehmen Vor dem allerersten Scannen muss die Speicherkarte formatiert werden, siehe „Speicherkarte formatieren“. 1. Ziehen Sie die Mikro-SD- Karte vorsichtig aus dem SD-Kartenadapter nach unten heraus. 2. Drehen Sie die Speicher- karte so, dass die Kontakte nach oben und zum Karten- schacht zeigen. -
Seite 13: Speicherkarte Formatieren
Speicherkarte formatieren Die Speicherkarte muss nur vor ihrem ersten Gebrauch forma- tiert werden. Wenn Sie die Speicherkarte später formatieren, werden alle darauf gespeicherten Daten gelöscht. 1. Stecken Sie die Mikro-SD-Speicherkarte in den Karten- schacht des Handscanners. 2. Schalten Sie den Handscanner ein, indem Sie /SCAN ca. -
Seite 14: Scannen
Scannen 1. Die Speicherkarte muss eingesetzt und formatiert sein, wie zuvor beschrieben. Schalten Sie den Handscanner ein. 2. Setzen Sie den Scanner vollflächig oben auf das zu scannende Dokument. • Halten Sie mit einer Hand das Dokument fest. • Die maximale Scanbreite beträgt eine DIN-A4-Seite. 3. -
Seite 15: Scanner-Einstellungen Ändern
Wenn während des Scannens die rote ERR-LED leuchtet, haben Sie den Scanner zu schnell bewegt. In diesem Fall: 1. Warten Sie, bis die rote und die grüne LED erloschen sind. 2. Drücken Sie erneut die Taste /SCAN. 3. Wiederholen Sie den Scan-Vorgang. Scanner-Einstellungen ändern Mit dem Schalter C/BW DPI stellen Sie Auflösung und Farbe ein. -
Seite 16: Gescannte Dokumente Auf Einen Pc Übertragen
Gescannte Dokumente auf einen PC übertragen Sie können die gespeicherten Dateien auf zwei Arten auf Ihren PC übertragen: • Mit der Mikro-SD-Karte (und ggf. SD-Kartenadapter) oder • indem Sie Handscanner und PC mit dem mitgelieferten USB-Kabel verbinden. Datenübertragung mit USB 1. -
Seite 17: Datenübertragung Mit Mikro-Sd-Karte
Datenübertragung mit Mikro-SD-Karte Schieben Sie die Mikro-SD-Karte in den SD-Kartenleser Ihres PCs. Nach wenigen Sekunden erkennt das Betriebssystem den neuen Wechseldatenträger, die Installation eines Treibers ist nicht erforderlich. • Falls Ihr SD-Kartenleser keinen Schacht für Mikro-SD- Karten besitzt, können Sie auch den SD-Karten- adapter nutzen, um die Daten zu übertragen. -
Seite 18: Zusatzprogramm Screenshot Reader Nutzen
Zusatzprogramm Screenshot Reader nutzen Installation • Die Beschreibung in diesem Kapitel orientiert sich am Betriebssystem Windows 7. Bei anderen Betriebs - systemen kann es geringfügige Abweichungen geben. • Eine Registrierung der Software ist nicht erforderlich. Falls Ihr Computer Sie auffordert, eine Lizenznummer o.Ä. -
Seite 19: Erste Schritte
Erste Schritte Nachfolgend erfahren Sie, wie Sie schnell und einfach Text aus einem gescannten Dokument „herausfiltern“. Für weitere und ausführlichere Informationen nutzen Sie bitte die sehr informative Online-Hilfe von „ABBYY Screenshot Reader“ (Taste F1 drücken oder auf das Fragezeichen-Symbol klicken). 1. - Seite 20 In diesem Beispiel: Erfassen > Bereich: Der zu erfassende Bereich wird mit einem Auswahlrahmen selbst festgelegt. Sprache > Deutsch: Der zu erfassende Text ist in deutsch geschrieben. Senden > Text in Datei: Der erfasste Text soll als eigen- ständige Datei gespeichert werden, z.B.
- Seite 21 7. Bestimmen Sie den Speicherort der Datei auf Ihrem PC. 8. Tragen Sie im Feld Dateiname den gewünschten Namen für das Dokument ein. 9. Wählen Sie über das Listenfeld Dateityp das gewünschte Format (in diesem Beispiel *.doc). 10. Klicken Sie abschließend auf Speichern. Anschließend können Sie die Datei mit MS-Word oder einer anderen Textverarbeitung, die das doc-Format unterstützt, öffnen, bearbeiten und ausdrucken.
-
Seite 22: Reinigen Und Pflegen
Reinigen und Pflegen Reinigen Schützen Sie den Artikel vor Feuchtigkeit und übermäßiger Wärme. Lassen Sie ihn nicht in der Sonne liegen. Entstauben Sie den Handscanner mit dem mitgelieferten Reinigungstuch. Batterien wechseln Wenn ein leeres Batteriesymbol angezeigt wird, müssen Sie die Batterien wechseln. Gehen Sie vor, wie unter „Batterien einlegen“... -
Seite 23: Störung / Abhilfe
Störung / Abhilfe • Keine Funktion. • Batterien erschöpft? Prüfen Sie die Ladezu- standsanzeige im Display. • Batterien richtig eingelegt? • Gescannte Dateien können • Speicherkarte in den nicht gespeichert werden. Scanner gesteckt? • Speicherkarte ist voll. Übertragen Sie die Dateien auf einen PC und löschen Sie die Dateien auf der Speicherkarte. - Seite 24 • Bereits beim Einschalten • Die Lichtverhältnisse sind leuchtet die rote ERR-LED auf. zu schlecht (sehr hell oder sehr dunkel). Führen Sie einen Weißabgleich durch (siehe nächsten Abschnitt). • Abbyy Screenshot Reader • Prüfen Sie, ob ein Öffnen lässt sich nicht öffnen. über die Windows-Taskleiste möglich ist.
-
Seite 25: Technische Daten
600 dpi: max: 63,5 cm Datei-Format: USB-Schnittstelle: Speicher: externe Mikro-SD-Karte (max. 32 GB) Umgebungstemperatur: +10 bis +40 °C Made exclusively for: Tchibo GmbH, Überseering 18, D-22297 Hamburg, www.tchibo.de Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor. -
Seite 26: Entsorgen
Entsorgen Der Artikel, seine Verpackung und die mitgelieferten Batterien wurden aus wertvollen Materialien hergestellt, die wiederver- wertet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und Leicht ver packungen. -
Seite 27: Garantie
Herstellfehler. Sollte sich wider Erwarten ein Mangel herausstellen, füllen Sie bitte den beigefügten Service-Scheck aus. Schicken Sie ihn zusammen mit einer Kopie des Kaufbe- legs und dem sorgfältig verpackten Artikel an das Tchibo Service Center. Von der Garantie ausgenommen sind Schäden, die auf unsach- gemäßer Behandlung beruhen, sowie Verschleißteile /... -
Seite 28: Tchibo Service Center Und Kundenberatung
Tchibo Service Center und Kundenberatung D 270 064 Artikelnummer: Deutschland/Österreich/Schweiz Deutschland TCHIBO SERVICE CENTER RTS Erfurter Höhe 105 D-99610 Sömmerda 01805 - 38 33 38 14 Cent/Min. a. d. Festnetz; maximal 42 Cent/Min. a. d. Mobilfunk FAX: 01805 - 38 33 39 14 Cent/Min. - Seite 29 SERVICE CENTER SÖMMERDA Paketfach 90 A-4005 Linz 0800 - 711 020 012 (gebührenfrei) Montag – Sonntag (auch an Feiertagen) von 8.00 bis 22.00 Uhr E-Mail: kundenservice@tchibo.at Schweiz TCHIBO SERVICE CENTER SCHWEIZ Birsfelderstrasse 46 CH-4132 Muttenz 0844 - 22 55 82 (Ortstarif) Montag –...
- Seite 31 Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. Name Straße, Nr. PLZ, Ort Land Tel. (tagsüber) Liegt kein Garantiefall vor: (bitte ankreuzen) Artikel bitte unrepariert zurücksenden. Bitte Kostenvoranschlag erstellen, wenn Kosten von über EUR 10,-/SFR 17,- entstehen.
- Seite 32 Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. D 270 064 Artikelnummer: Deutschland/Österreich/Schweiz Fehlerangabe Kaufdatum Datum/Unterschrift...
